Фильтры для газовых и жидких сред

Сертификаты

Назначение

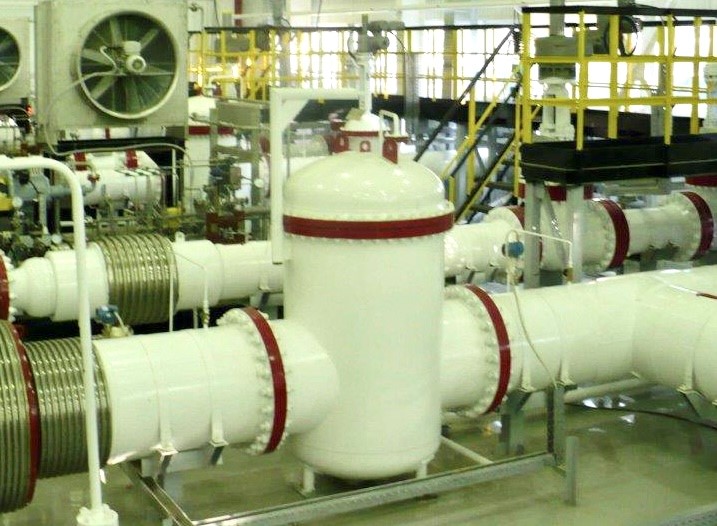

Фильтр для газовых и жидких сред (далее – фильтр) предназначен для защиты оборудования в технологических и промысловых установках нефтяной и газовой промышленности, нефтеперерабатывающих предприятиях.
Климатическое исполнение и категория размещения фильтров: У1, ХЛ1 по ГОСТ 15150.

Изготовление фильтров предусмотрено без термообработки и с термообработкой для применения со средами, вызывающими коррозионное растрескивание, и при наличии указания в заказе. Допустимая сейсмичность района установки фильтров не более 6 баллов по шкале Рихтера.

Допускается эксплуатация фильтров в районах с сейсмичностью свыше 6 баллов при подтверждении специальным расчетом на сейсмостойкость в соответствии с требованиями ГОСТ 30546.1, СП 14.13330, с учетом конкретного типоразмера. Обоснование сейсмостойкости фильтра прикладывается к расчету на прочность.

Изготавливаются несколько конструктивных исполнений фильтров по способу соединения с трубопроводом:
– исполнение 1 – на фланцах;
– исполнение 2 – с помощью сварки;
– исполнение 3 – с помощью муфт.

Комплектность

В комплект изделия входят:
– фильтр в сборе со всеми внутренними устройствами и ответными фланцами к штуцерам;
– комплект приборов КИП и А (по требованию заказчика);
– технологический блок (по требованию заказчика);
– интерфейс для передачи данных с блока управления в систему АСУ ТП (по требованию заказчика);
– комплект запасных прокладок.

По согласованию с заказчиком, в комплект поставки могут включаться:
– металлоконструкции (площадки обслуживания, лестницы, рама и т.д.);
– трубная обвязка с запорной и регулирующей арматурой (технологический блок);
– контрольно-измерительные приборы, в том числе: датчики температуры, датчики давления, сигнализаторы уровня жидкости, регуляторы уровня (включая первичные приборы и преобразовательный блок), влагомер и т.д.

Технические характеристики

Наименование параметра
Значение
Условный диаметр сосуда, Ду, мм
15…1220
Давление, МПа - рабочее, не более
0,1 ... 16
Давление, МПа - расчетное
1,0 ... 16
Давление, МПа - пробное при гидроиспытании
1,25... 20
Температура, °С - рабочей среды
В соответствии с требованиями заказчика
Температура, °С - расчетная стенки
В соответствии с требованиями заказчика
Температура, °С
минимальная стенки
под давление
-
- 45
- 60
Наименование рабочей среды
природный газ с газовым конденсатом, примесями нефти и воды, ингибиторы, нефть; конденсат; технологические, оборотные, речные, подтоварные, сеноманские и сточные воды; растворы пенообразователя; мультифазные эмульсии; химреагенты; метанол; светлые и темные
Группа сосуда по ПБ 03-584, ГОСТ Р 52630
В соответствии с требованиями заказчика
Производительность, м3/час, при тонкости фильтрации 200 мкм
Определяется по номограмме в зависимости от вязкости и перепада давления
Производительность, м3/час, при тонкости фильтрации 4 мм
Для Ду 400 – 2000
Для Ду 500 – 2500
Номинальная тонкость фильтрации, мкм
200
Тонкость фильтрации для нефти, не более, мм
4
Максимальный перепад давления при чистом фильтрующем элементе, МПа
0,03
Максимальный перепад давления при загрязненном фильтрующем элементе, МПа, при тонкости фильтрации 200 мкм
0,1
Максимальный перепад давления при загрязненном фильтрующем элементе, МПа, при тонкости фильтрации 4 мм
0,05
Прибавка для компенсации коррозии, мм
2
Вместимость, м3
0,01…1,65
Наружный диаметр, мм
273…1028
Поверхность фильтрации, м2, не менее
0,18…3,75
