Блок-боксы утилизации бочкотары

Сертификаты

Назначение

Блок-бокс утилизации бочкотары (далее – блок) предназначен для пропарки и прессования стальных бочек емкостью 200 литров из-под химреагентов.

Блок представляет собой здание, монтируемое на месте из отдельных блоков. Блок состоит из основания, крыши, каркаса, ограждающих панелей. Стены и перегородки помещений блока укрыты трехслойными стеновыми панелями, и потолок из профилированного листа. Блок оборудован водяным отоплением, освещением, механической вентиляцией.

В составе блока предусмотрены следующие&nbsp;производственные и вспомогательные помещения:<br>
 – участок пропарки бочек;<br>
 – участок прессования бочек;<br>
 – парогенераторная;<br>
 – венткамера;<br>
 – тепловой узел;<br>
 – тамбур. <br>

Принцип работы

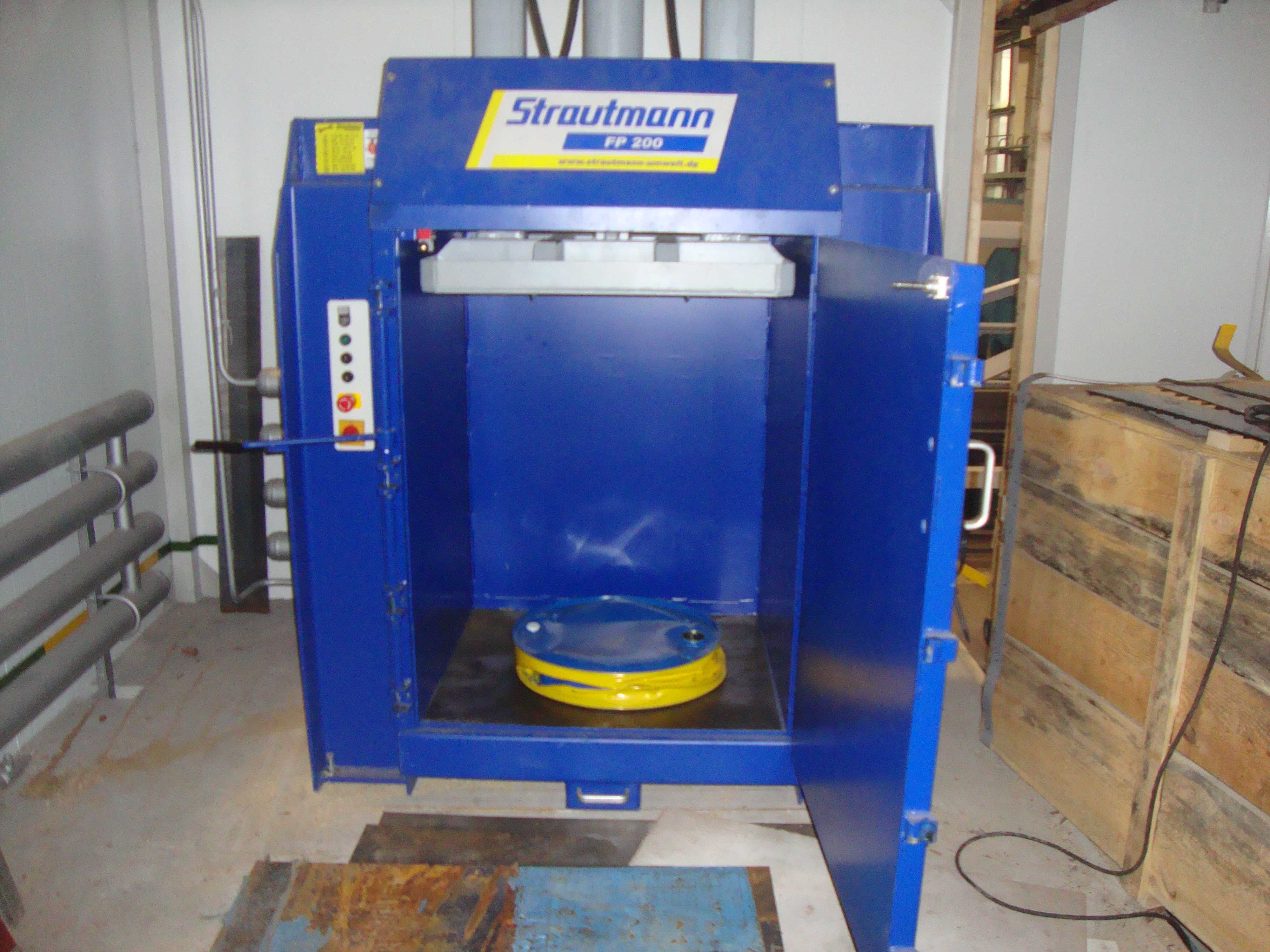

Технологический процесс утилизации бочкотары включает в себя пропарку (очистка от химреагентов) и прессование очищенных бочек гидравлическим прессом. Пропарка бочек осуществляется паром с температурой от 115 °C до 158 °C на установке для пропаривания, представляю-щей собой установленный на опорах металлический шкаф с распашными дверями для загрузки бочек, с патрубками для подвода пара, слива продуктов пропарки и вентиляционным патрубком. Смятие бочек осуществляется гидравлическим прессом с усилием в 30 т, загрузка бочек в рабочую камеру пресса производится вручную, бочки устанавливаются вертикально, крышкой вверх. Высота спрессованной бочки 100 мм.

Технические характеристики

Наименование параметра
Значение
Климатическое исполнение
ХЛ
Температура воздуха в помещении, °С, не менее
- участок пропарки бочек
- участок прессования бочек
- помещение парогенераторной
- помещение вент. камеры и теплового узла
-
16
18
5
10
Расчетные параметры наружного воздуха, °С
-49
Расчетная температура наиболее хол. пятидневки обеспеченностью, °С
- 0,92
- 0,98
-
-49
-50
Расчетная температура наиболее хол. суток обеспеченностью, °С
- 0,92
- 0,98
-
-53
-54
Средняя суточная амплитуда температуры воздуха наиболее холодного месяца, °С
9,2
Средняя суточная амплитуда температуры воздуха наиболее теплого месяца, °С
9,9
Барометрическое давление воздуха расчетное, мм. рт. ст.
760
Ветровая нагрузка, кгс/м2, не более
38
Снеговая нагрузка, кгс/м2, не более
400
Средняя годовая скорость ветра, м/с
4
Наибольшая высота снежного покрова 5% обеспеченностью, м
0,9
Зона влажности
нормальная
Сейсмичность района, по шкале Рихтера, менее
6
Класс функциональной пожарной опасности по СНиП 21-01-97
Ф3.6
Степень огнестойкости по СНиП 21-01-97
IV
Температура проварки, °С
от 115 до 158
Давление, МПа
от 0,1 до 0,5
Производительность, кг пара в час
50
Габаритные размеры здания, мм, не более
- длина
- ширина
- высота
-
12360
6200
5600
Размеры здания по основанию, мм, не более
- длина
- ширина
-
12000
5900
