Установки дозирования химреагента

глаз глаз глаз глаз

Сертификаты

Назначение

Установка дозирования химреагента (далее – УДХ) предназначена для химической обработки продукции нефтяных и газовых скважин в системах сбора, транспорта и подготовки нефти и газа.

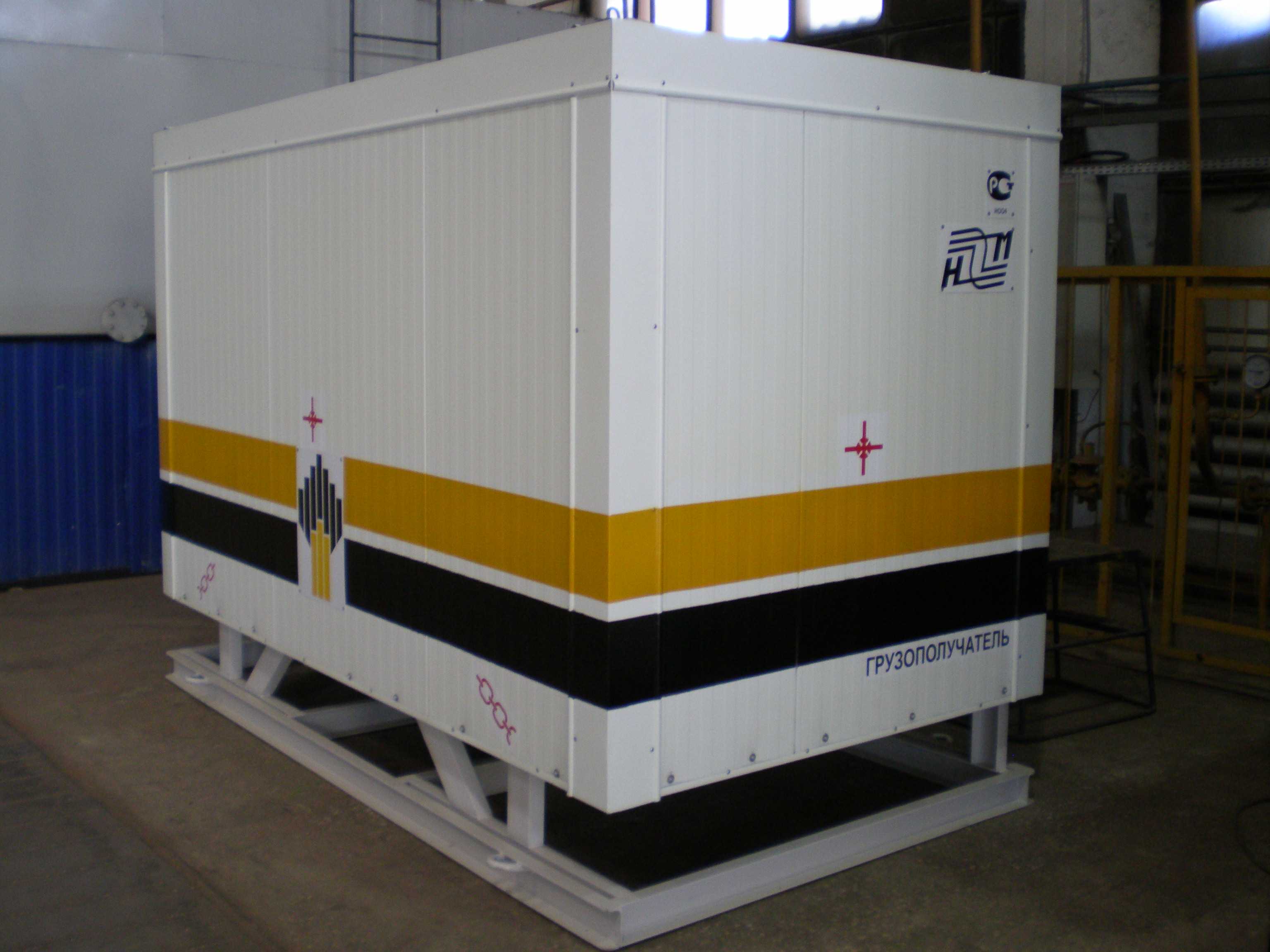

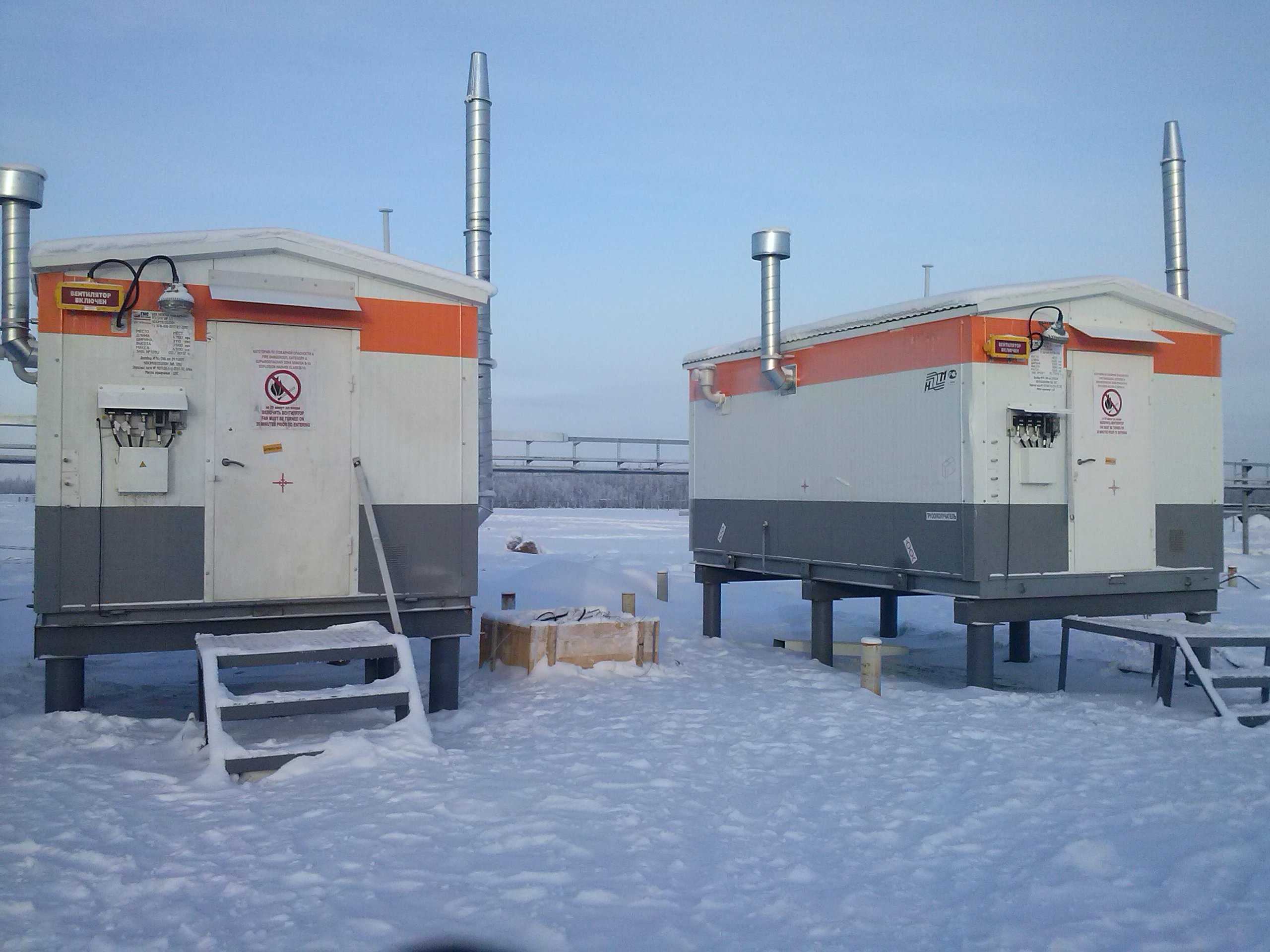

Используется на кустовых площадках, площадках дожимных насосных станций и установках комплексной подготовки нефти, газа и воды.

Установки имеют различные исполнения в зависимости от:
– производительности насоса-дозатора и его типа;
– количества насосов-дозаторов;
– наличия и количества расходных емкостей;
– наличия шкафа или блока управления;
– наличия контроллера;
– наличия расходомера.

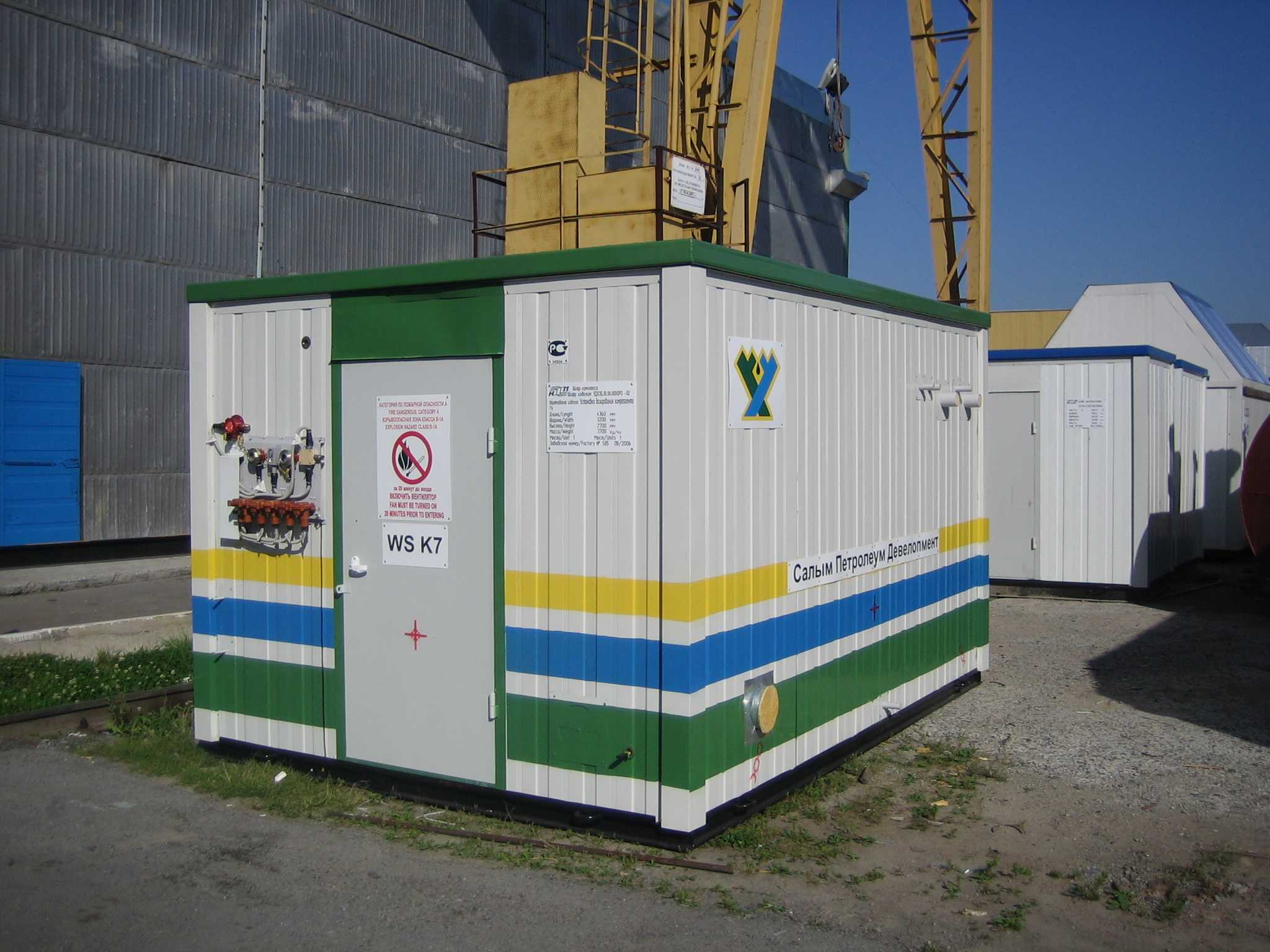

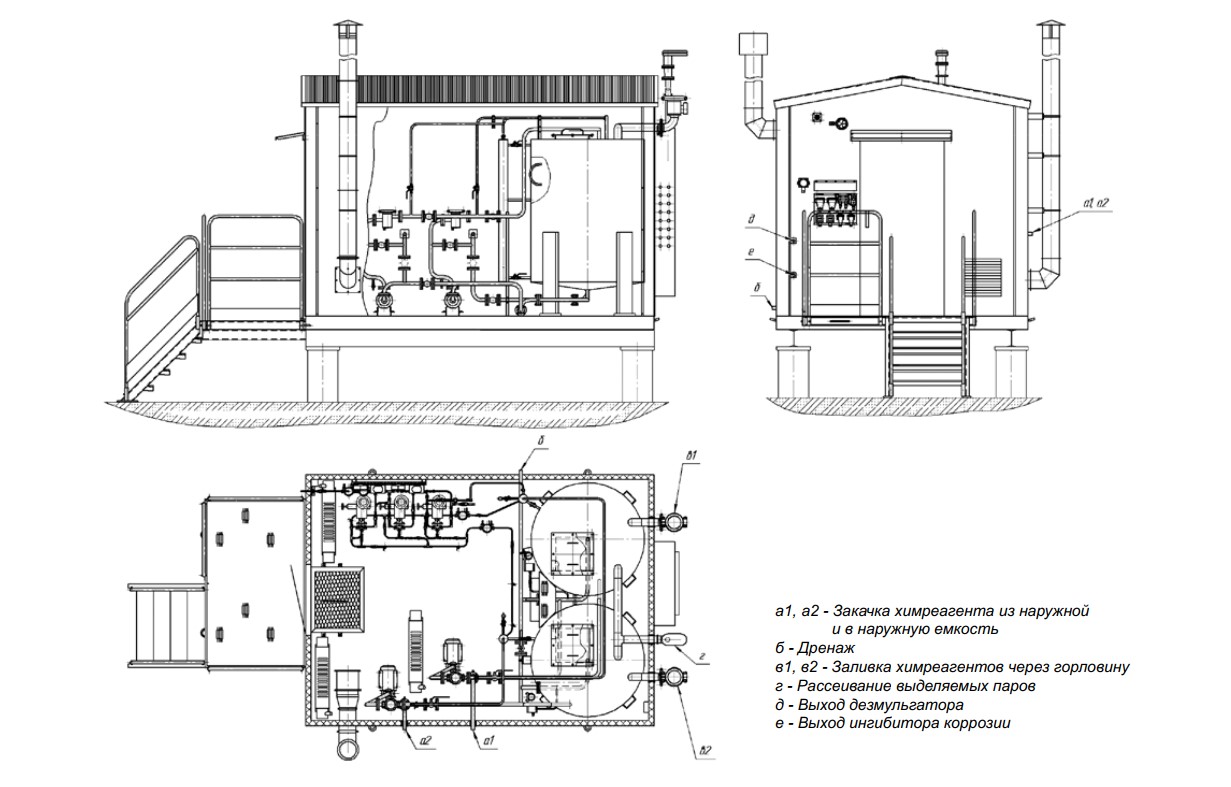

Принцип работы

Установка дозирования химреагентов выполняет следующие функции:
– прием концентрированного химреагента из передвижной заправочной емкости в бак с помощью внешнего насоса;
– прием концентрированного химреагента из передвижной заправочной емкости в бак с помощью собственного насоса;
– перемешивание химреагента в баке;
– закачка химреагента в емкость для настройки производительности насоса-дозатора;
– подогрев химреагента в баке до температуры от +20 до +60 °С;
– дозированная подача химреагента в обрабатываемую эмульсию через распыляющее устройство.

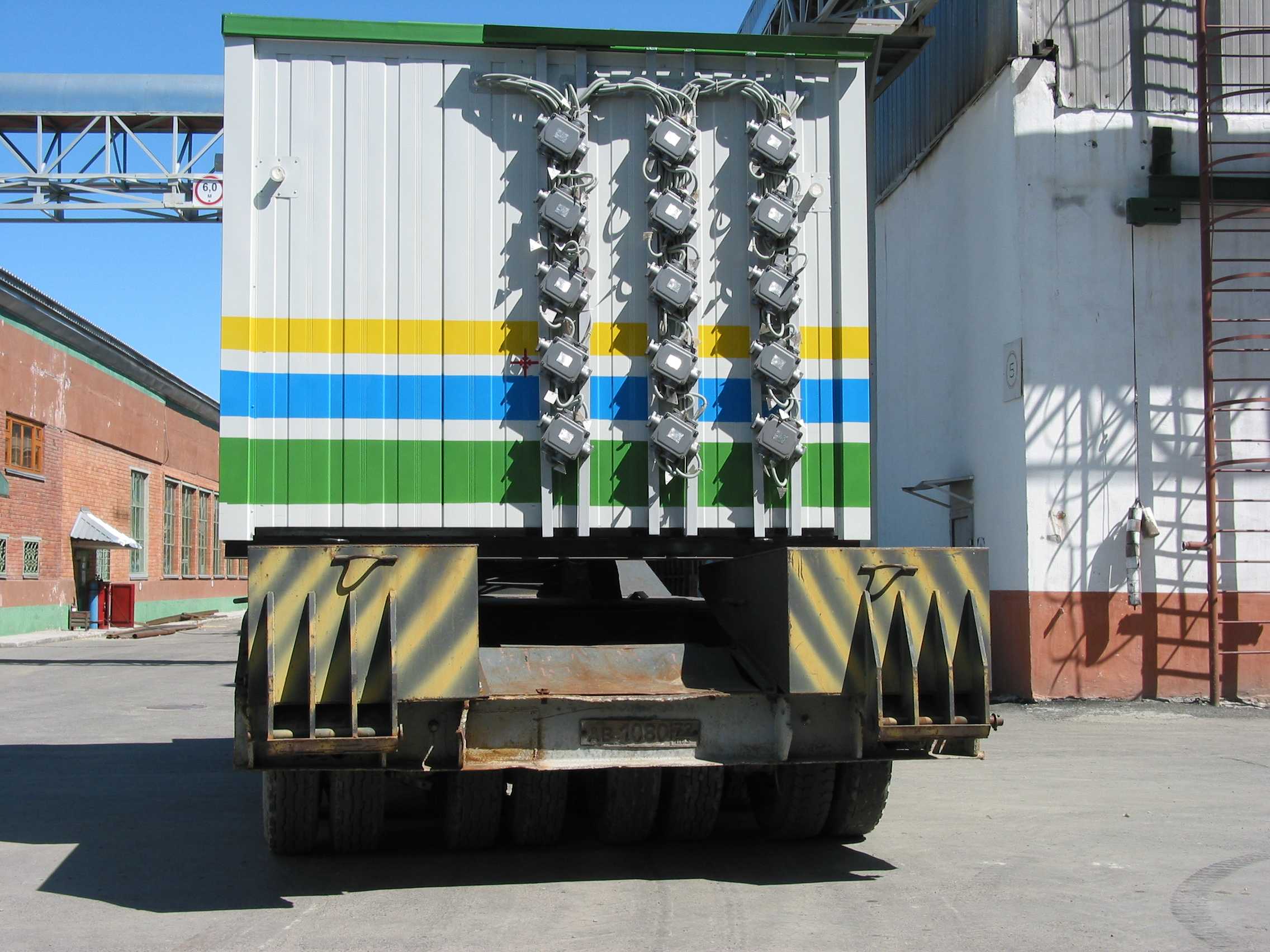

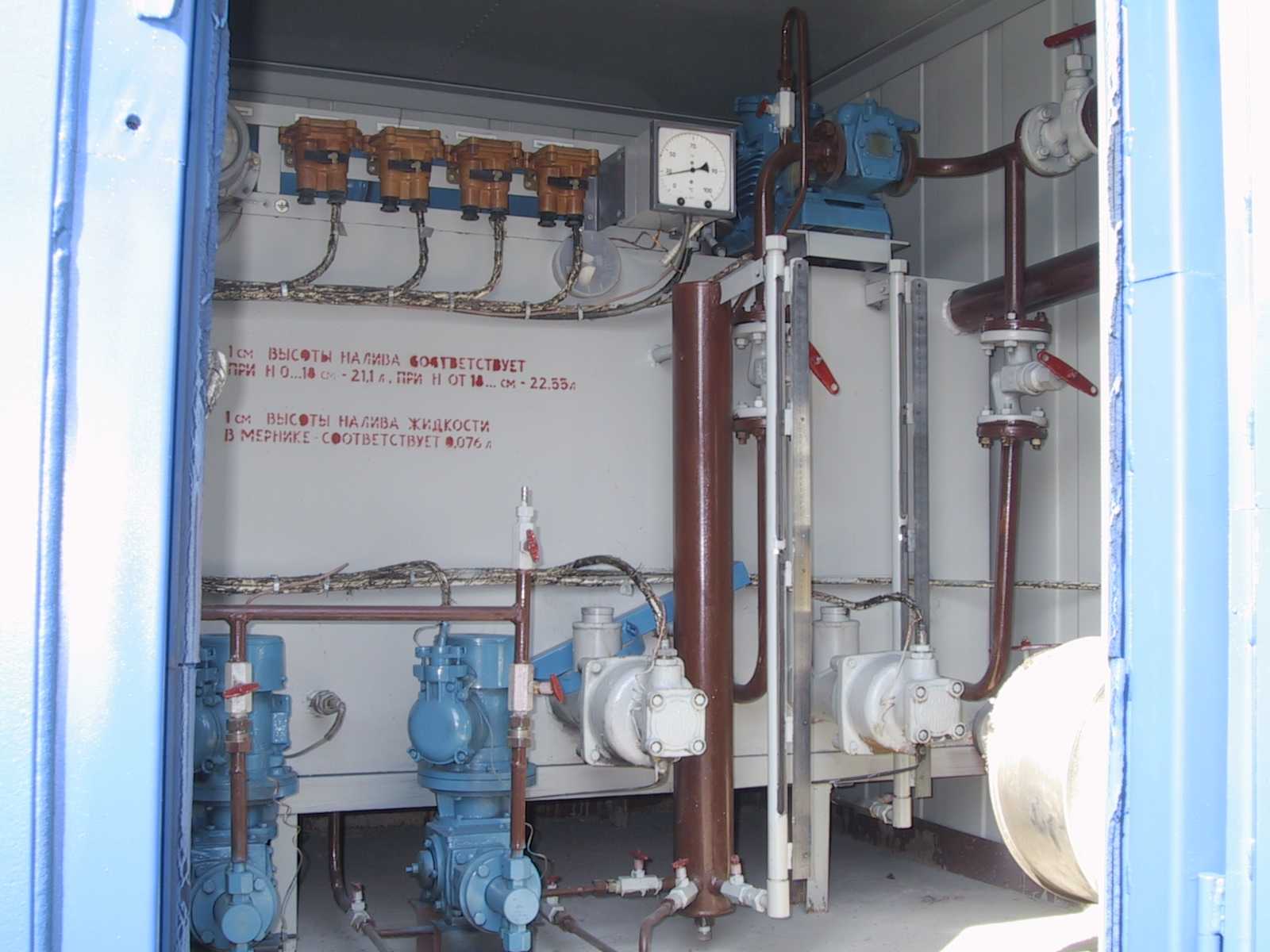

В шкафу управления (утепленный с электрообогревом) расположена пусковая аппаратура всех электроприемников установки. Шкаф размещен на наружной стене блока. При необходимости возможно изготовление блока управления на единой раме с техническим отсеком. Электрооборудование и средства КИПиА применены во взрывозащищенном исполнении, а провода и кабели – с медными жилами. Объем автоматизации и контроля обеспечивает работу установки без постоянного присутствия обслуживающего персонала.

Система контроля и автоматизации предусматривает:
– ручное местное управление насосами-дозаторами, шестеренным насосом, вентилятором, электрическими обогревателями, освещением;
– местный контроль давления и температуры химреагента;
– автоматическое отключение насосов-дозаторов при повышении давления химреагента;
– автоматическое управление по температуре электрическим обогревателем, установленным в баке;
– автоматическое управление по температуре электрообогревом в шкафу управления;
– защиту всех электроприемников от короткого замыкания и перегрузок.

Подключение установки к обрабатываемому сырьевому продуктопроводу осуществляется через специальный узел ввода химреагента (форсунку), поставляемый в составе установки.

Технические характеристики

Наименование параметра
Кинематическая вязкость дозируемой среды, сСт, не более
Производительность насоса-дозатора, л/ч
Рабочее давление насоса-дозатора, МПа, не более
Температура дозируемой среды, °С
Объем расходного бака, м3
Мощность электрообогревателей расходного бака, кВт
Установленная мощность, кВт, не более
Режим работы
Давление на масле при вязкости 0,75х10-4 м3/с, МПа
Рабочая среда
Рабочая среда
Класс взрывоопасной зоны (ПУЭ)
Категория помещения установки по взрыво-пожароопасности (НПБ105)
Степень огнестойкости по СНиП 21.01
Габаритные размеры (транспортные), мм, не более (длина х ширина х высота)
Значение
УДХ
УДХ (М)
УДХ (СУДР)
800
0,4–6300
0,4–6300
0,04–4,0
1 ... 40
1 ... 40
1 ... 25
+20 до +60
+20 до +60
от 0 до +70
от 1 до 16
от 1 до 16
от 0,2 до 1
8,0
8,0
2,0
17,0
17,0
3,2
Непрерывный, без постоянного присутствия персонала
химреагенты
метанол
химреагенты
В-1а
А
III, IV
Круглосуточный автоматический, без постоянного присутствия обслуживающего персонала
А
12360 х 3975 х 3200
12360 х 3975 х 3200
3200 х 1400 х 1750
