Насосные перекачивающие станции

глаз глаз глаз глаз глаз

Сертификаты

Назначение

Насосная перекачивающая станция (далее – НПС) предназначена для перекачки нефти и жидкостей, имеющих сходство по вязкости и химической активности. В зависимости от марки насосных агрегатов станция может быть выполнена в нескольких исполнениях.

Изготовление каждой станции, подбор технологического оборудования, выбор технологической схемы выполняется с учетом качества исходной среды, условий проектной документации, условий эксплуатации и индивидуальных требований заказчика.

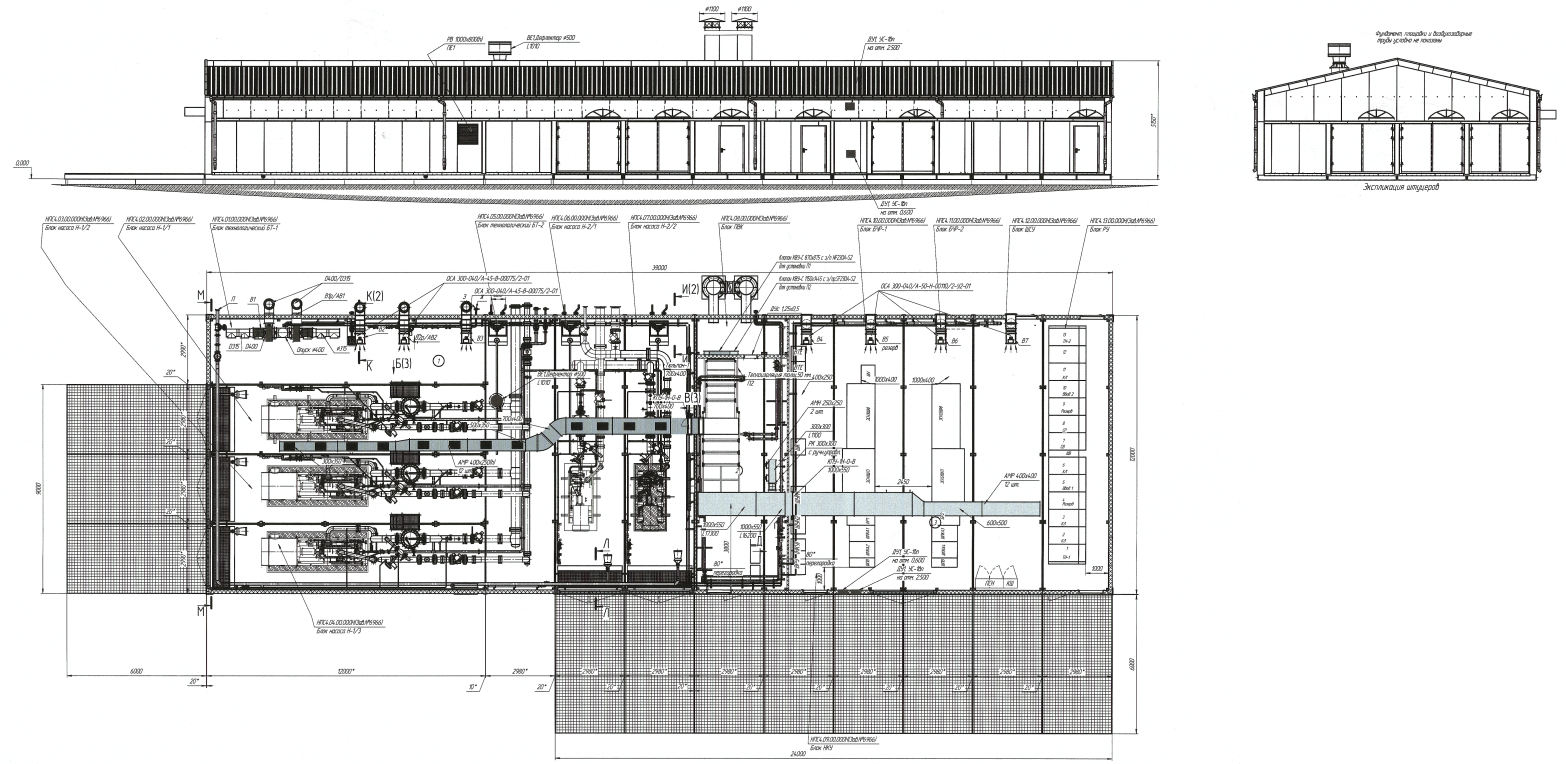

В состав станции могут входить: насосные блоки, блоки энергозала, блоки приточной вентиляции, доборные блоки, системы жизнеобеспечения. Блоки на месте эксплуатации монтируются в единое здание.

В каждом насосном блоке установлены:
– насосные агрегаты;
– приемный и нагнетательный коллекторы с запорной арматурой;
– трубопроводы слива утечек;
– стойки приборные;
– система водяного или электрического отопления;
– освещение блоков и электрооборудование;
– система пенного пожаротушения;
– приборы КИПиА;
– грузоподъемные механизмы (тали).

Принцип работы

Сточная вода или нефть через задвижку приемного коллектора и фильтр поступают в насосы. Пройдя насосные агрегаты, жидкость под давлением по напорному коллектору через обратные клапаны и задвижки поступает в напорный трубопровод. Утечки сальников насосных агрегатов самотеком поступают в дренажную емкость. При демонтаже выкатка насосных агрегатов на грузовую площадку осуществляется с помощью лебедки, такелажных и грузоподъемных устройств. Вентиляция станции смешанная: принудительная осуществляется с помощью вентилятора, установленного в насосном блоке, естественная производится с помощью дефлектора с клапаном и дверей. Загазованность в помещении контролируется датчиками загазованности.

Система контроля и автоматизации предусматривает:
– ручное местное управление насосами, вентилятором, электрическими обогревателями, освещением;
– местный и дистанционный контроль давления напорного и приемного трубопроводов;
– дистанционный контроль за температурой подшипников и сальников насосов, состоянием фильтров, утечками
сальников и гидропяты, загазованностью в помещении и
пожарной опасностью.



Опросный лист (скачать)

Комплектность

Возможна комплектация различными типами насосов: центробежные, винтовые (в том числе мультифазного исполнения), консольные,  плунжерные и другие при условии обеспечения требуемых технических характеристик станции, учета перекачиваемой среды, условий эксплуатации и индивидуальных требований заказчика.

Возможное исполнение здания: блочное или каркасно-панельное.

Технические характеристики измеряемой среды

Наименование параметров
Значение
Категория взрывоопасной среды по ГОСТ Р 51330.11
IIА
Группа взрывоопасности среды по ГОСТ Р 51330.11
Т2
Плотность кг/м3
700..1050
Кинематическая вязкость, м2/сек., не более
1,5 х 10-4
Состав среды
Газ (объемное), %, не более
1) 3
Парафин, %, не более
20
Сероводород
отсутствует
Механические примеси с размером твердых частиц до 0,2 мм, %, не более
0,2
Обводненность, %, не более
90
Температура среды, °С
2) 1..45
1) При использовании насосов ЦНСН;
2) Максимально допустимая температура перекачиваемой среды не более 60 оС при условии принудительного охлаждения подшипников.
