Назначение

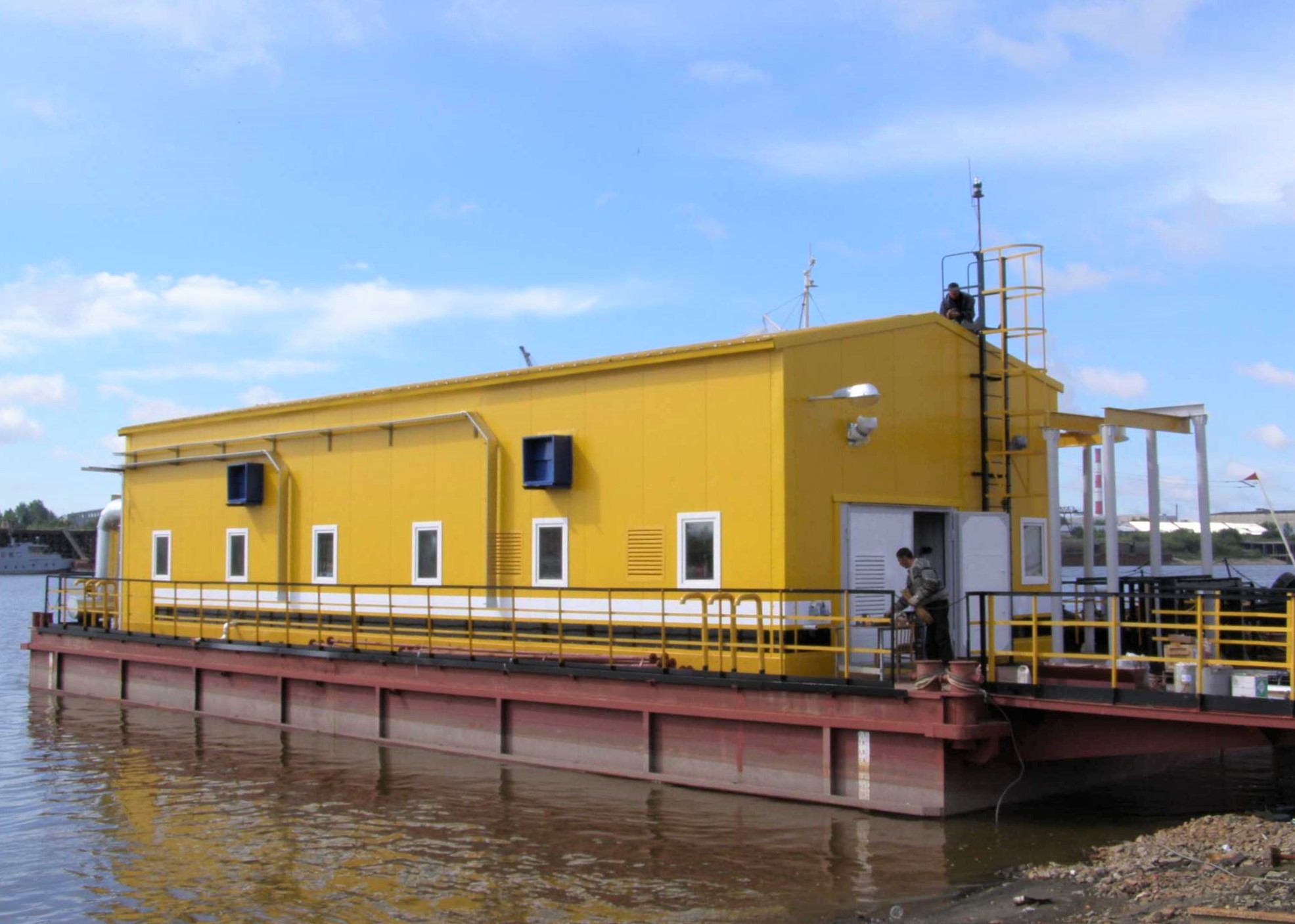

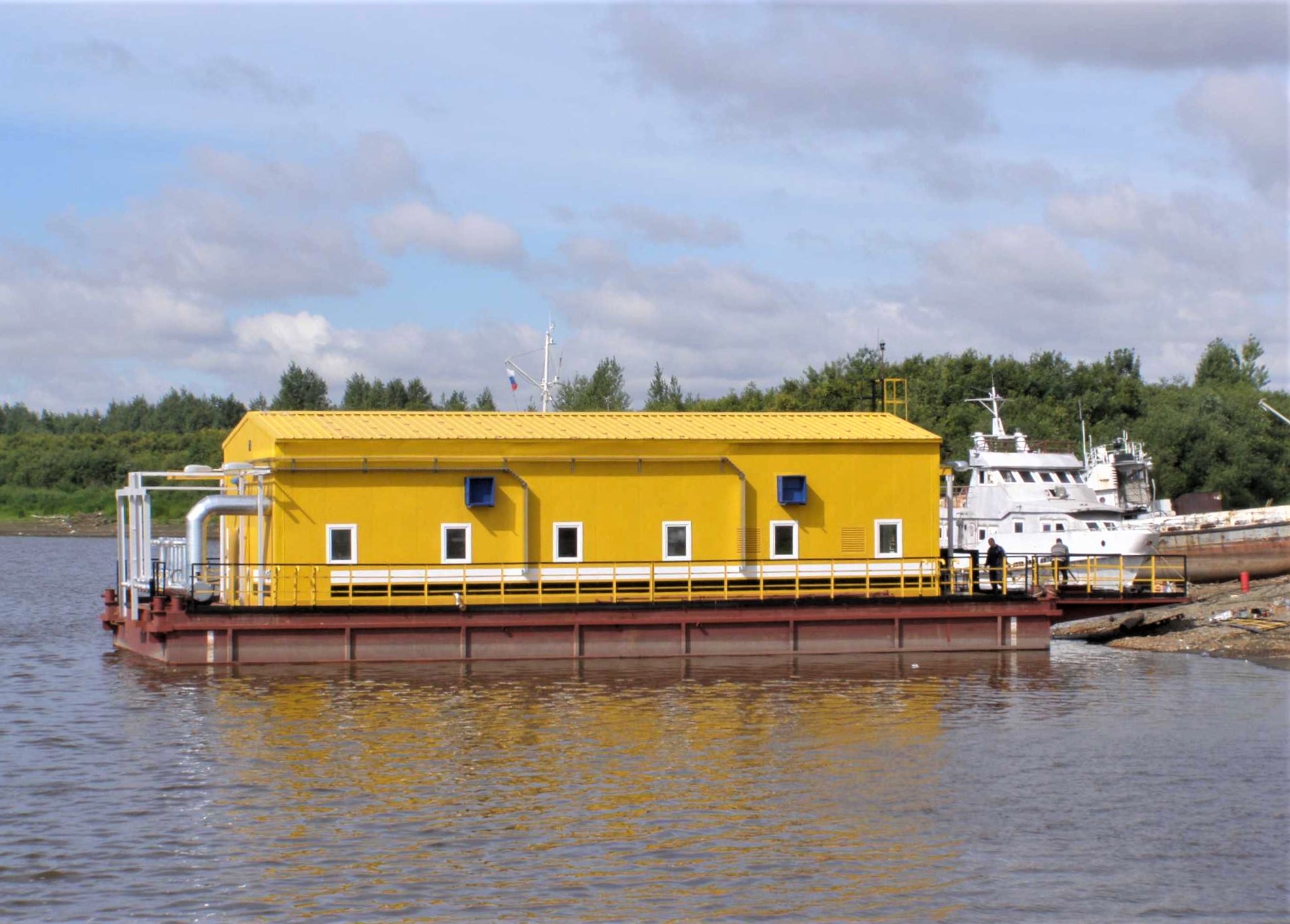

Плавучая насосная станция (далее – станция) предназначена для забора речной воды и перекачки в систему поддержания пластового давления.
Станция представляет собой смонтированное технологическое оборудование на понтоне в закрытом теплом помещении.
По согласованию с заказчиком, в комплект поставки могут быть включены: блоки энергоснабжения, кабельная продукция, блок-операторная, гребенка (устанавливаемая на берегу), комплект напорных рукавов, комплект плотов, в том числе концевой и прибрежный.
Принцип работы
Речная вода через фильтры и вакуумные баки поступает в насосы. Пройдя насосные агрегаты, жидкость под давлением по напорному трубопроводу через обратные клапаны и задвижки поступает в напорную гребенку. Утечки сальников насосных агрегатов самотеком поступают в отсек водозабора понтона. Контроль количества утечек осуществляется с помощью приборов КИПиА.
Для осушения отсеков понтона предусмотрены насосы. Для очистки пресной воды от водорослей и крупных примесей в водозаборном отсеке расположены фильтры
с наполнителем из щебня фракции 20–40 предусмотрена промывка загрязненных фильтров на палубе, с подачей воды от напорного трубопровода.
Для предотвращения вмерзания плавучей станции в лед по ее периметру предусмотрен перфорированный трубопровод диаметром 57 мм, подключенный к напорному трубопроводу. Вода, проходя под напором через отверстия в трубе, образует вокруг насосной станции незамерзающую майну.
Станция поставляется в виде объекта завершенного строительства, смонтированного на понтоне и транспортируемого по реке.
Комплектность
В помещении насосной станции установлены:
– насосный агрегат;
– приемный и нагнетательный коллекторы с запорной арматурой;
– ручной мостовой кран грузоподъемностью 3,2 т;
– трубопроводы слива утечек;
– стойки приборные; – система электрического отопления;
– освещение блоков и электрооборудование;
– приборы КИПиА.
С наружной части помещения располагаются:
– ограждение;
– две ручных тали грузоподъемностью 2 т для замены и перемещения фильтров к грузовой площадке;
– кабельная эстакада;
– грузовая площадка;
– эстакада сменных фильтров;
– гребенка.
Технические характеристики
прочее оборудование
