Сварные и сварные с разборным корпусом кожухопластинчатые теплообменники

глаз глаз глаз глаз

Сертификаты

Назначение

Сварной и сварной с разборным корпусом кожухопластинчатый теплообменник применяется для рекуперации тепла между потоками рабочих сред для нагрева, охлаждения, конденсации и испарения жидкостей, паров и их смесей высокого давления и температуры. В данных аппаратах осуществляется теплообмен между рабочими средами: жидкость – жидкость, пар – жидкость,
пар + газ – жидкость, газ – жидкость, газ – газ.

Область применения:
– нефтегазодобыча;
– нефтепереработка и нефтегазохимия;
– металлургия;
– холодильная техника;
– энергетика и ЖКХ;
– пищевая промышленность;
– другие отрасли.

Преимущества:
– высокая устойчивость аппарата к циклическим нагрузкам;
– совмещает в себе преимущества разборного пластинчатого и трубного теплообменников;
– цилиндрическая конструкция кожуха теплообменника обеспечивает возможность выдерживать высокие рабочие давления сред, а также большую разницу давления между средами;
– конструкция теплообменника позволяет проводить замену пакета пластин.

Комплектность

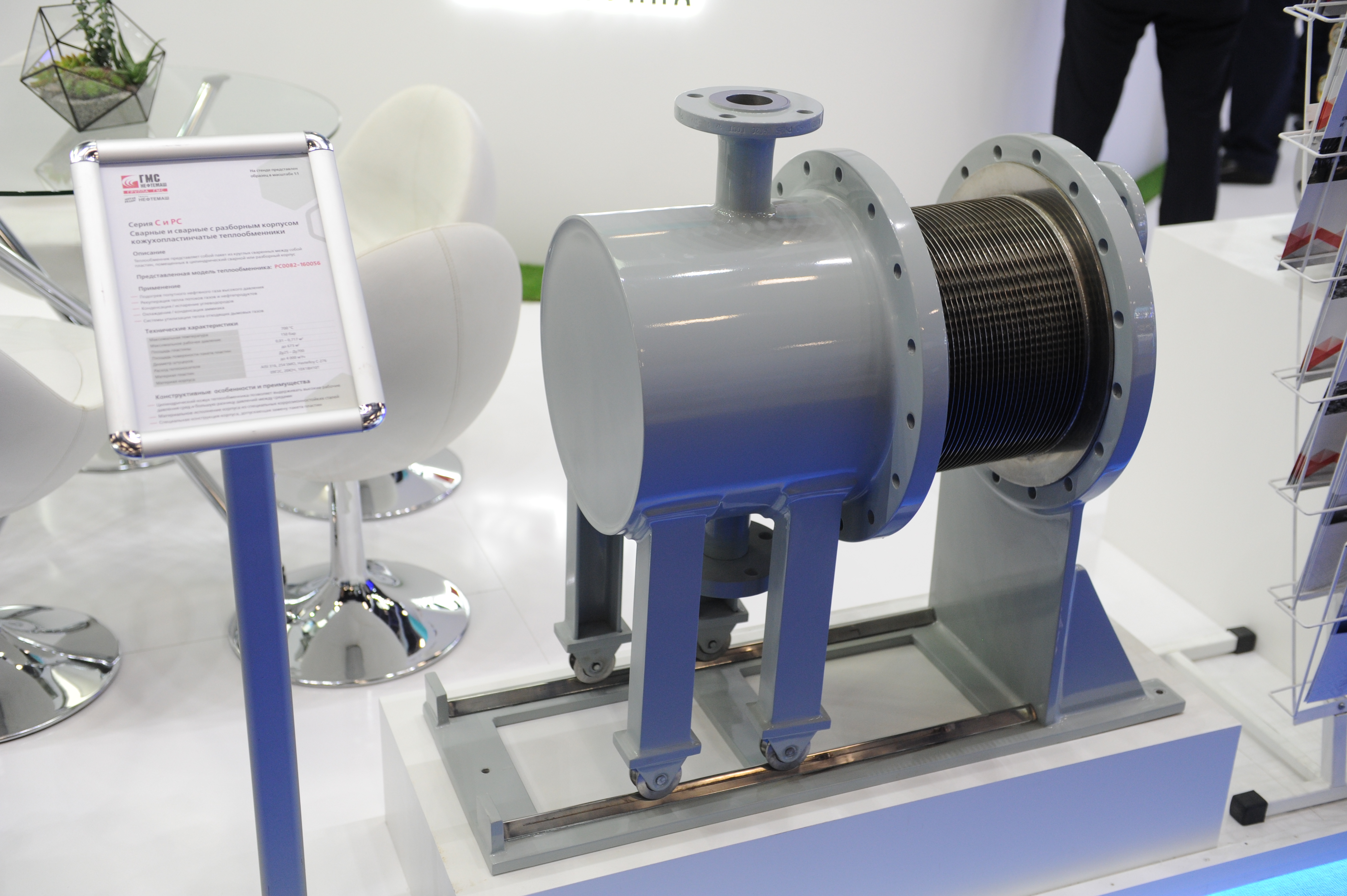

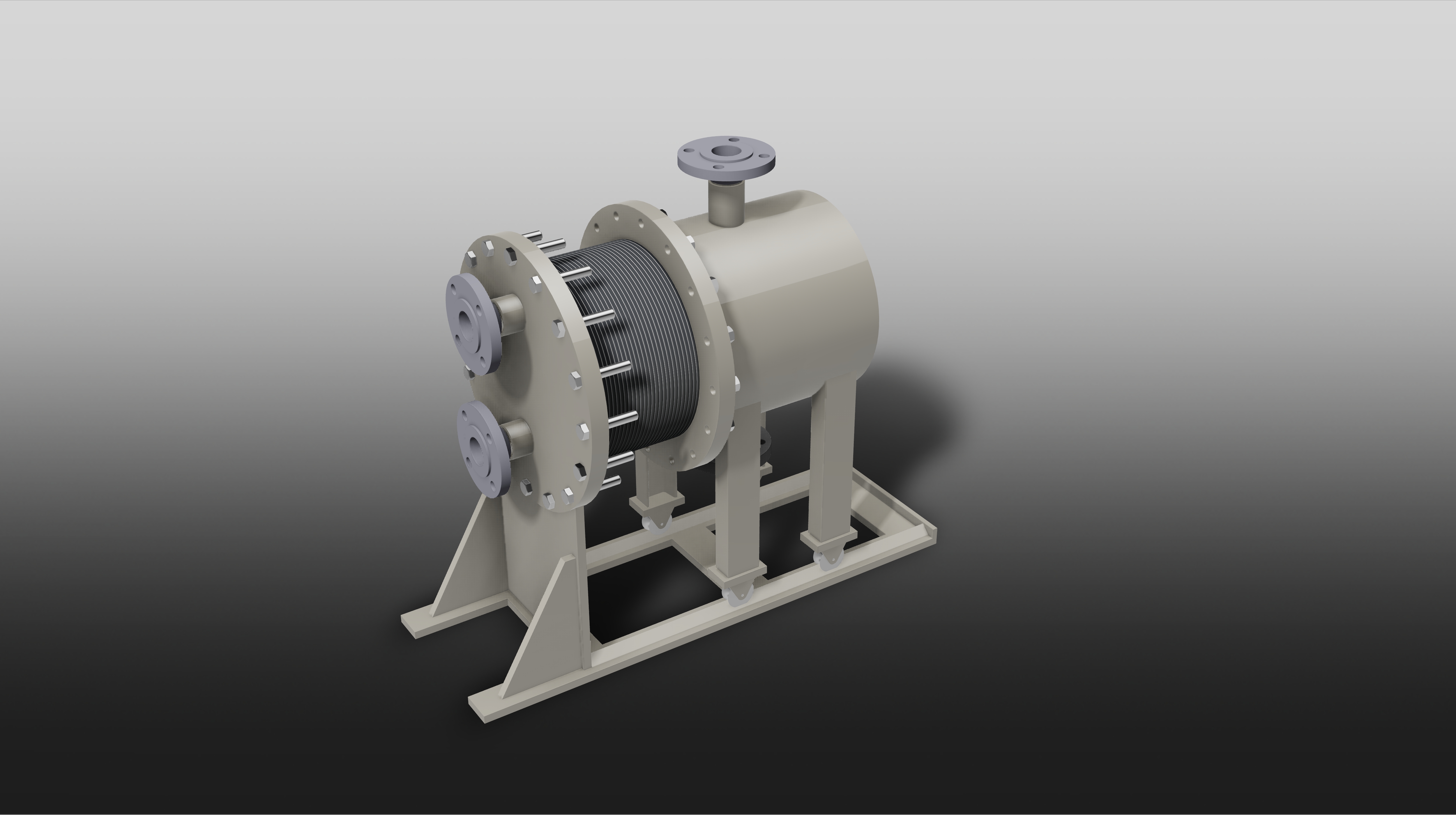

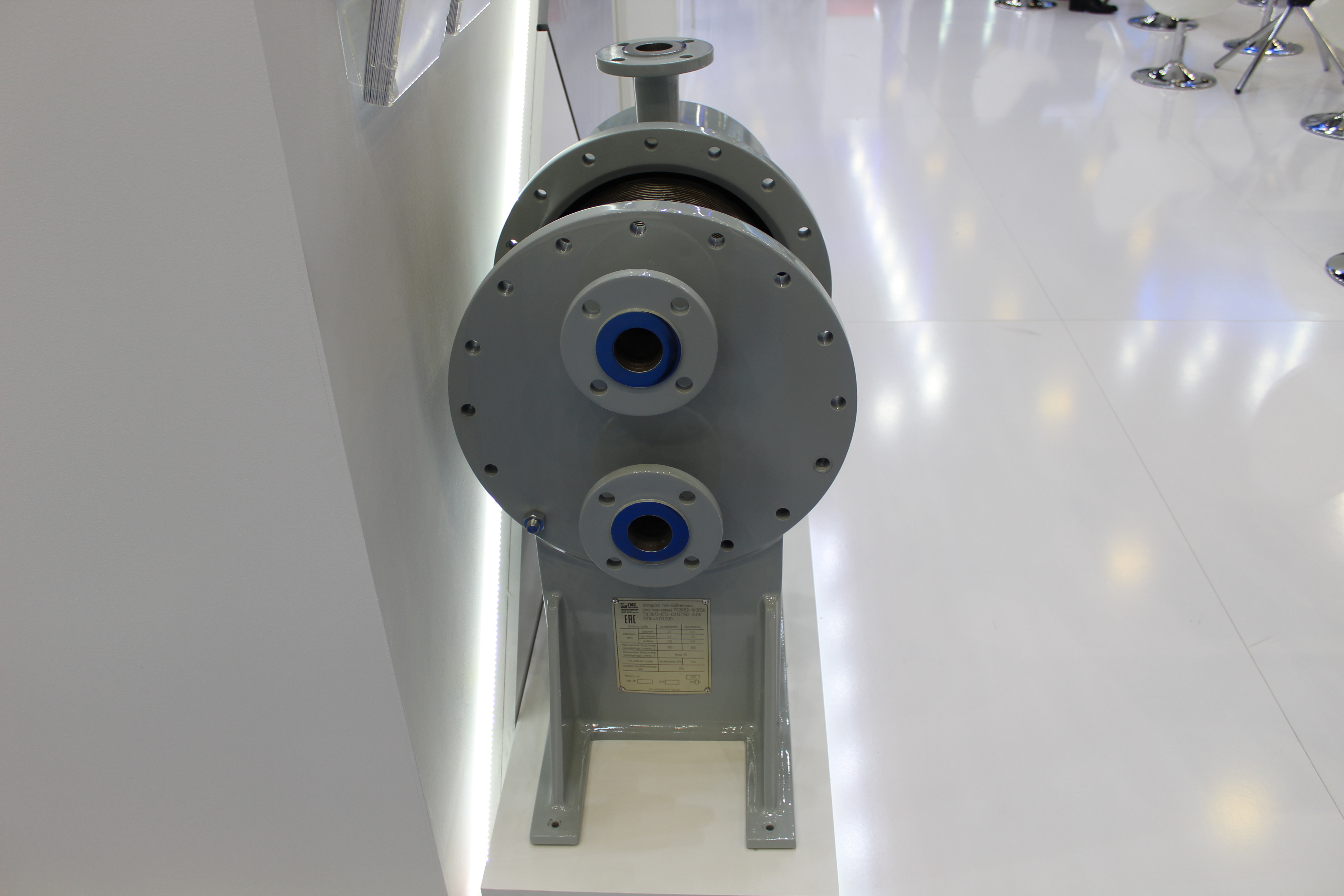

Конструкция теплообменника представляет собой пакет из круглых сварных между собой пластин, помещенных в цилиндрический корпус (кожух). Кожух теплообменника возможно выполнить как в сварном, так и в разборном варианте.

Технические характеристики

Наименование параметра
Значение
Максимальная температура, °C
315
Максимальное давление рабочее, бар
110
Площадь пластины, м2
0,01-0,717
Площадь поверхности пакета пластин, м2
до 673
Диаметр штуцеров, мм
Ду25-Ду400
Максимальный расход теплоносителя, м3/ч
4000
Материальное исполнение пластин
AISI316, SMO254, Hastelloy C-276
Материальное исполнение корпуса теплообменника выполняется из специальных коррозионностойких материалов
09Г2С, 20ЮЧ, 10Х18Н10Т
Возможно производство теплообменника в морском исполнении
Подбор материалов ведется с учетом климатических особенностей севера России:
УХЛ1 (до -60°C)
