Станции водяного пожаротушения

глаз глаз глаз глаз

Назначение

Насосная станция водяного пожаротушения (далее – станция) предназначена для подачи воды на пожаротушение объектов.

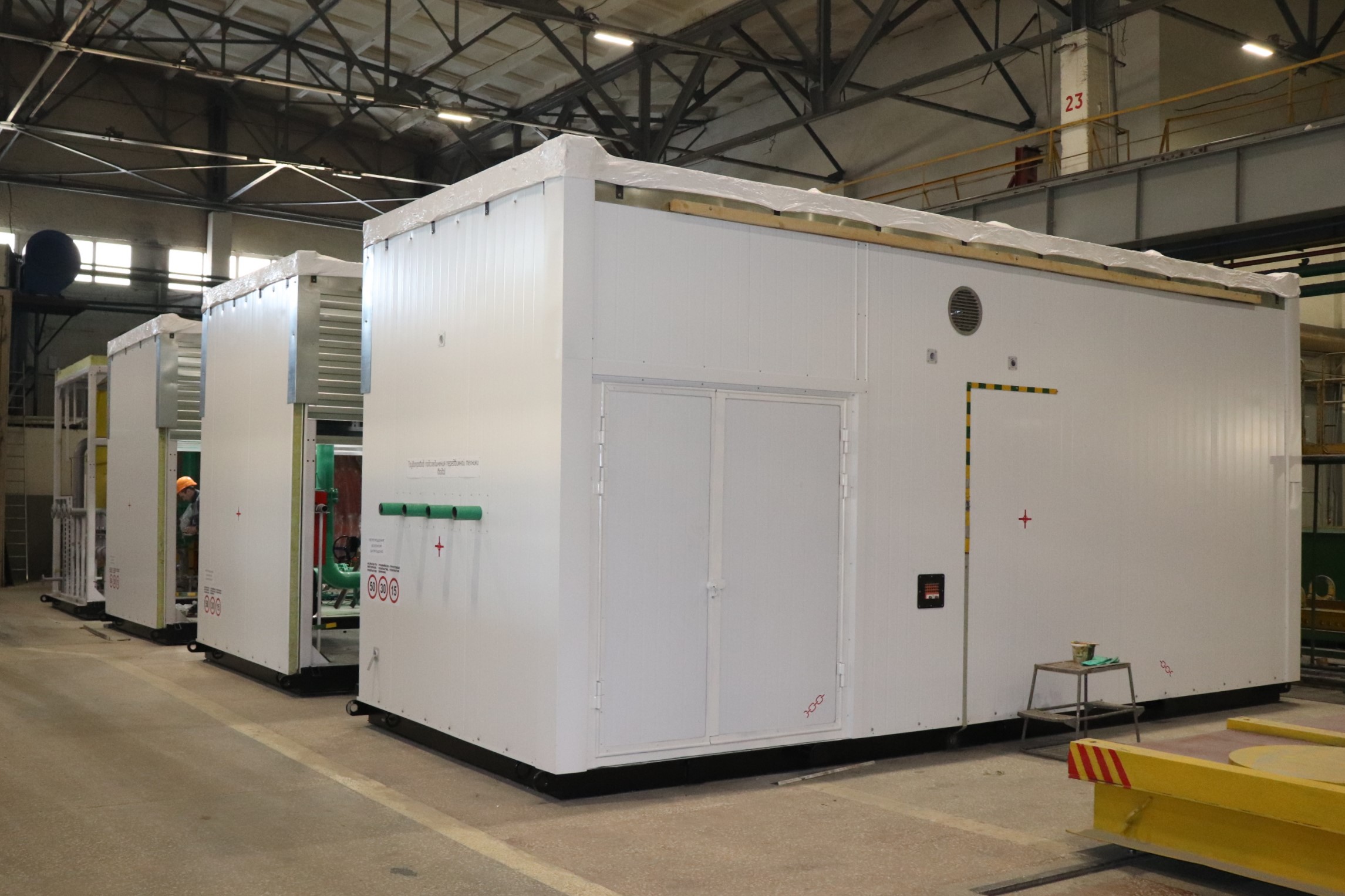

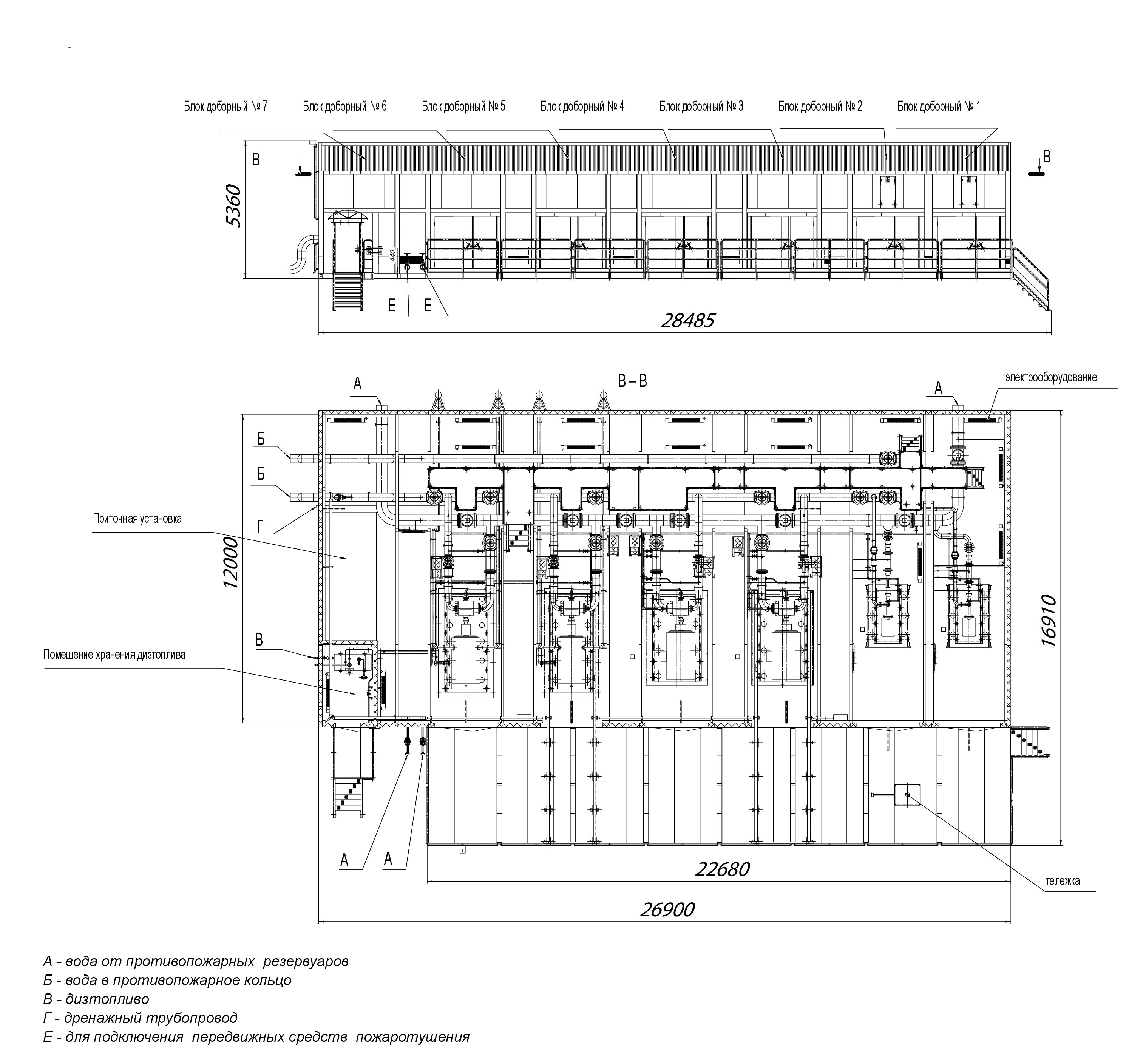

Станция представляет собой изделие, состоящее из блоков нижних и блоков доборных, монтируемых на месте эксплуатации в единое здание согласно монтажным чертежам, поставляемым с блоком. Основным входом являются ворота в насосный зал и двери в помещение для хранения дизтоплива. Поставляется отдельными блоками транспортного габарита. Устройство фундаментов, заземление и молниезащита выполняются в соответствии с конкретным проектом привязки.

Принцип работы

Вода из резервуаров противопожарного запаса воды через задвижки и приемный коллектор поступает в насосы. Пройдя насосные агрегаты, вода под давлением по напорному коллектору и через задвижки поступает в противопожарную сеть водопровода. Утечки сальников насосных агрегатов самотеком поступают в производственную канализацию. Контроль количества утечек осуществляется с помощью приборов КИП и А.

Циркуляционный насос служит для циркуляции воды в противопожарном водопроводе.

При пожаре происходит запуск электронасосных агрегатов пожаротушения и открытие электроприводных задвижек, и вода подается в противопожарную сеть.

В насосной станции предусмотрены дизельные насосы для работы на период отсутствия электроэнергии. Для питания топливом дизельного двигателя в отдельном помещении установлен топливный бак.

Из напорного коллектора вода подается также на пожарные головки для подключения переносных средств пожаротушения и на пожарные краны.

Технические характеристики

Наименование параметра
Значение
Производительность насосной станции, м3/ч
до 684
Рабочая среда
пресная вода
Рабочая температура, °С
+5
Плотность среды, кг/м3
1000
Температура в помещении, °С, не менее
+10
Степень огнестойкости блока по СНиП 21-01-03
II
Категория помещения насосного зала по НПБ 105-03
Д
Расчетная температура наружного воздуха, °С, не более
до -50
Электронасосный агрегат пожаротушения (2 рабочих):
– Тип насоса
– Количество насосов
– Производительность насоса, м3 /ч
– Марка электродвигателя
– Мощность электродвигателя, кВт
-
1Д630-125-т-Е
2
450
ДА30-500Yk1-4 У1
400
Дизельный насосный агрегат (2 резервных):
– Тип насоса
– Количество насосов
– Производительность насоса, м 3/ч
– Марка диз. двигателя
– Мощность, кВт
-
1Д630-125-т-Е
2
450
Deutz-BF8M1015CP
385
Электронасосный агрегат циркулирующий (1 раб., 1 резервный):
– Тип насоса
– Количество насосов
– Производительность насоса, м3/ч
– Марка электродвигателя
– Мощность электродвигателя, кВт
-
1К100-65-250-т-Е
2
100
4АМУ200L2
45
Отопление
электрическое
Вентиляция в помещении насосной станции
Смешанная:
- приточно-вытяжная
- прогрев воздуха электрокалорифером
- естественная, через дефлекторы и ворота
Вентиляция в помещении хранения дизельного топлива
естественная вытяжная, через дефлектор и дверь
Срок службы, лет, не менее
30
