Назначение
Камера задвижек с баками дозирования и системами смешивания пенообразователя (далее – станция) предназначена для тушения возможного пожара на площадках и резервуарах высокократной воздушно-механической пеной.
Станция представляет собой изделие, состоящее из блока емкостей, блока технологического, блока доборного и площадок обслуживания, монтируемых на месте эксплуатации в единое здание согласно монтажным чертежам, поставляемым со станцией. Основным входом являются двери в технологическое помещение, в помещение электрощитовой и контроллерной.
Принцип работы

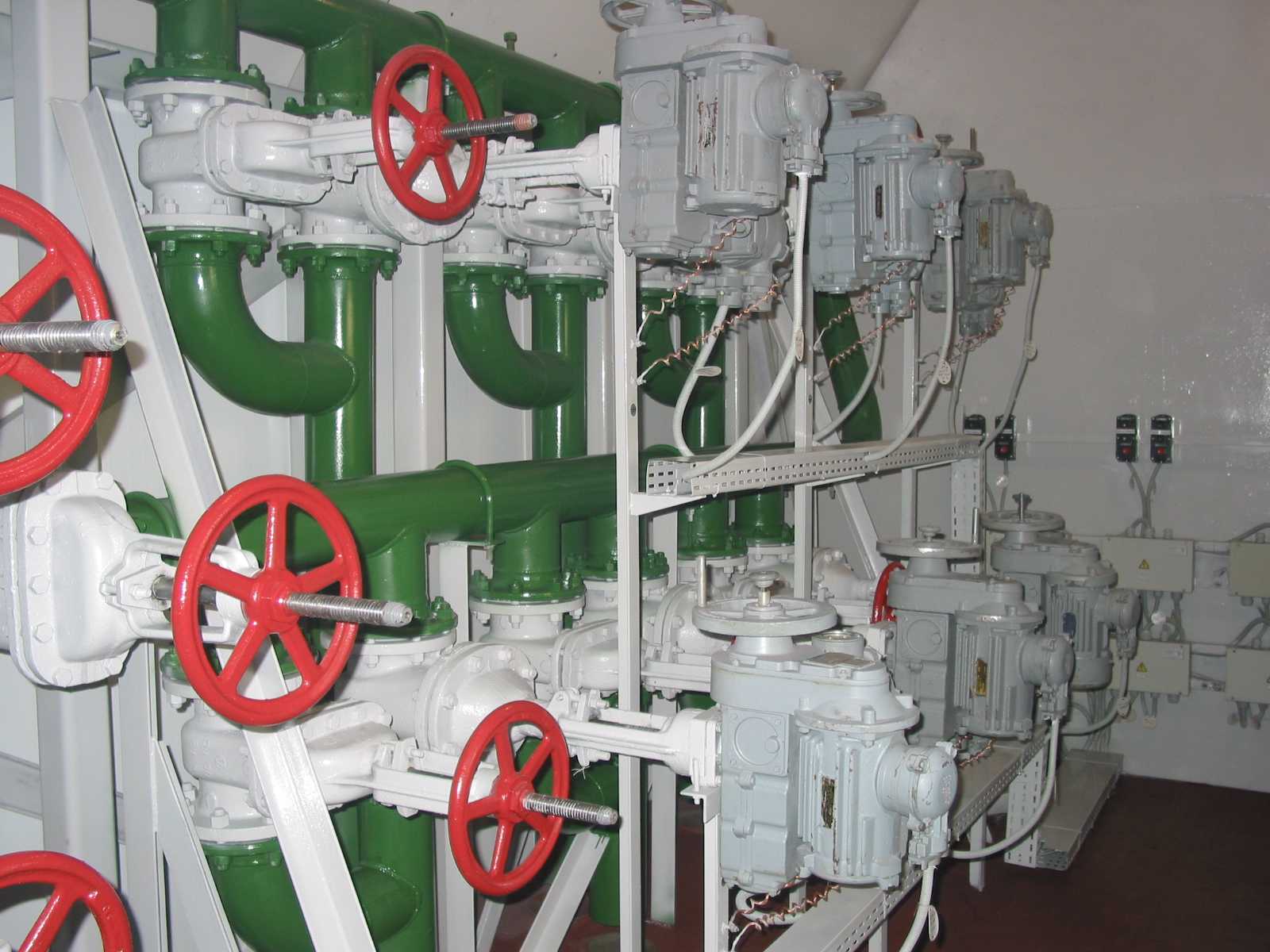

При пожаре с кнопки пульта управления подается сигнал для открытия соленоидного клапана. Происходит падение давления в побудительной системе, которая удерживала мембрану клапана контроля концентрата в закрытом положении. Клапан контроля концентрата открывается, и концентрат из эластичной камеры емкости через трубопровод с диафрагмой подается в пеносмеситель, где происходит образование раствора. Раствор через коллектор попадает на распределительную гребенку с электроприводными задвижками, которые дублируются ручными задвижками. Электроприводные задвижки открываются дистанционно, и раствор подается к пеногенераторам.
По окончании тушения пожара происходит закрытие электроприводных задвижек и прекращение подачи воды
в приемный трубопровод и раствора к пеногенераторам. После этого необходимо слить воду и раствор из системы с помощью дренажных вентилей.
Комплектность
В блоке установлены:
– система пеноводяного пожаротушения с баком-дозатором;
– приемный и нагнетательный коллекторы с запорной арматурой;
– манометровая стойка;
– система электрического отопления;
– система освещения блоков;
– приборы КИП и А;
– щит НКУ.
Технические характеристики
