Растворно-солевые узлы

Растворно-солевой узел (далее РСУ) предназначен для получения солевых растворов с различным удельным весом, свободных от всех нерастворенных, вредных для нефтяного пласта примесей взвешенных твердых частиц (которыми являются частицы, имеющие диаметр более 5 микрон).

РСУ работает в полуавтоматическом режиме, с присутствием обслуживающего персонала. Оснащение технологического оборудования контрольно-измерительными приборами и счетчиками расхода позволяет контролировать технологический процесс приготовления раствора как визуально, так и дистанционно, с архивированием всех данных в системе АСУ ТП.

Изготовление каждой установки, подбор и количество технологического оборудования, выбор технологической схемы производится с учетом качества исходной среды, требуемой производительности, условий эксплуатации и индивидуальных требований заказчика, по опросному листу.

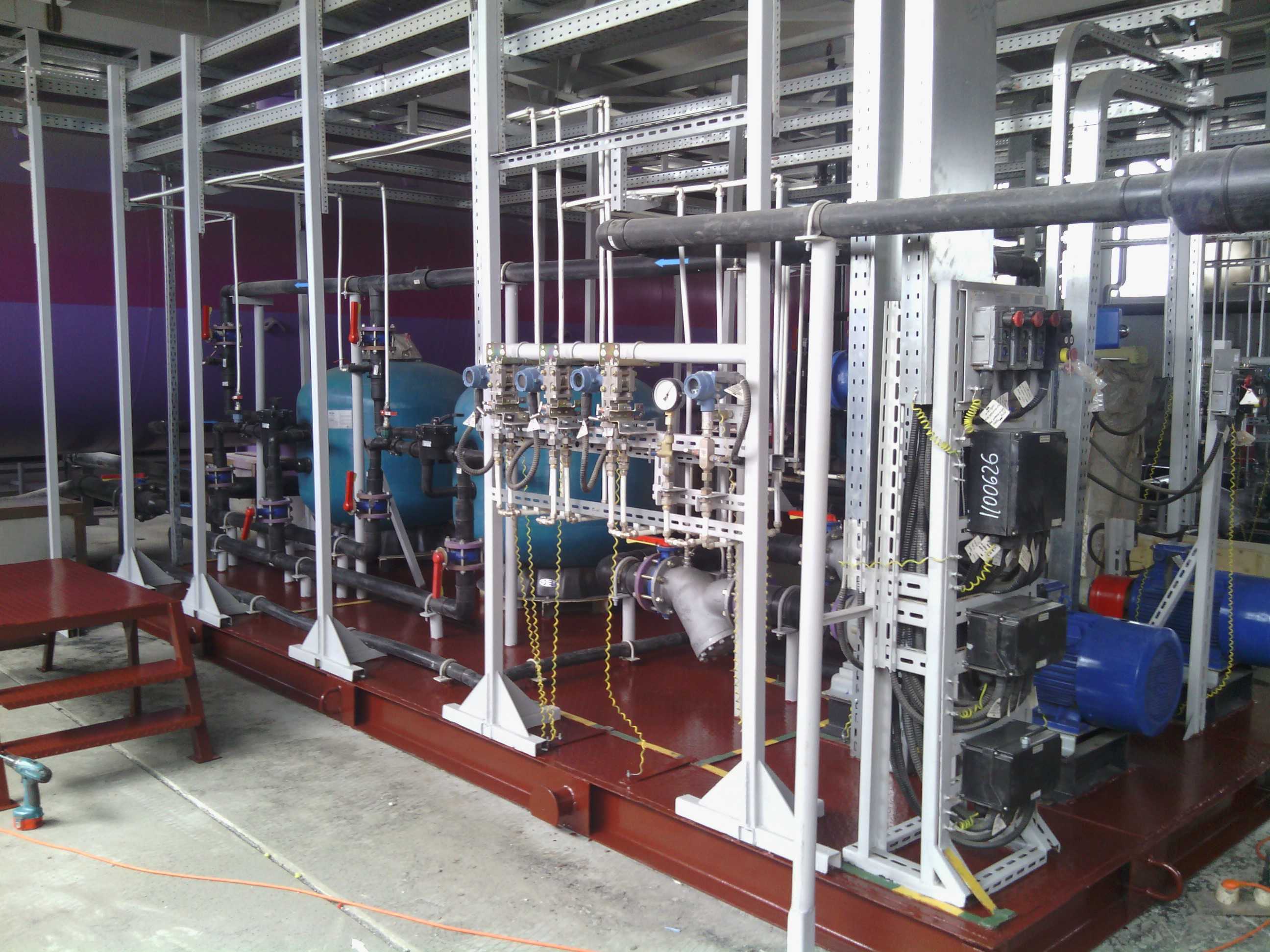

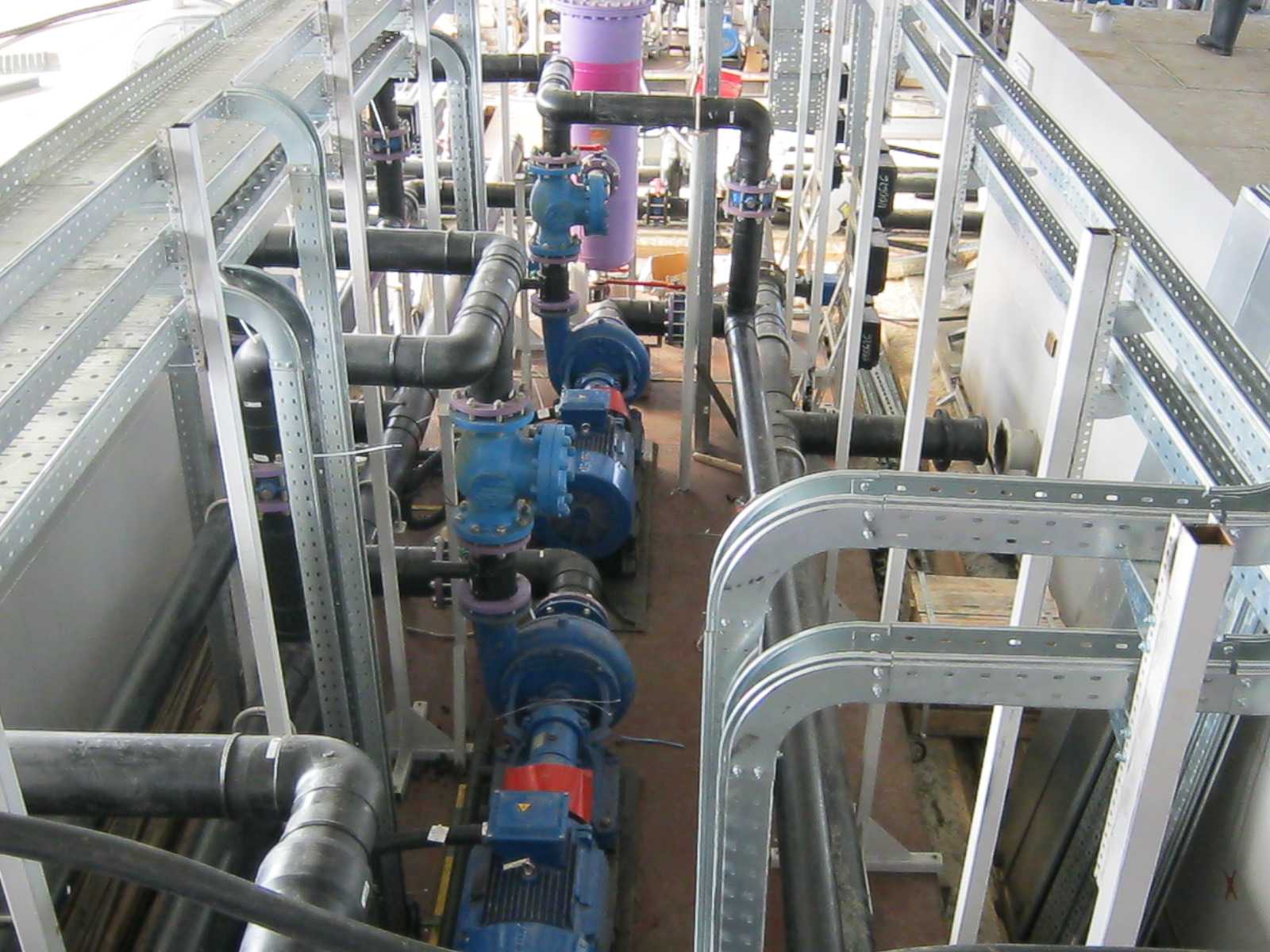

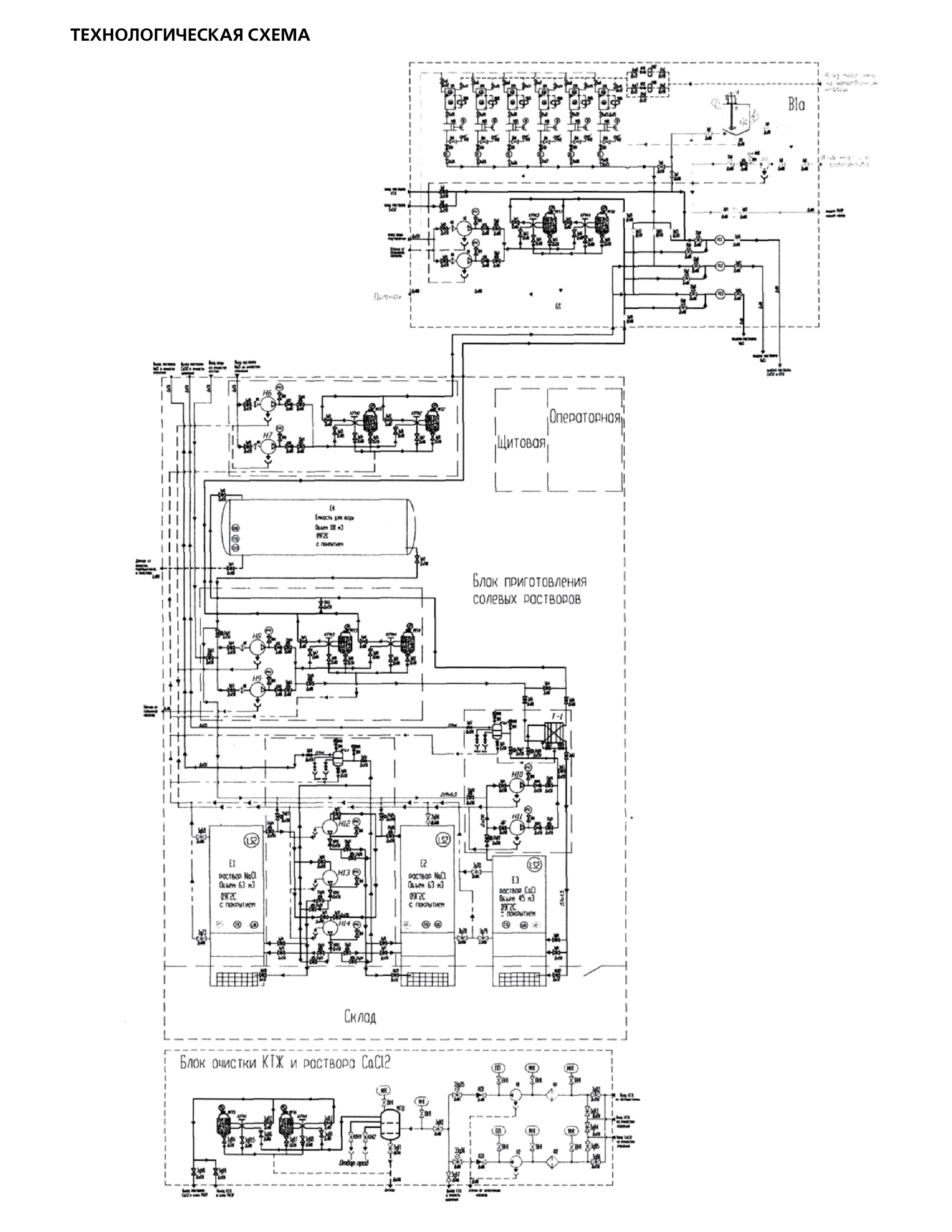

Для приготовления солевых растворов используется шесть идентичных блоков, состоящих из рамного основания, емкости приготовления, циркуляционного насоса, фильтра тонкой очистки, трубопроводной обвязки с запорной арматурой, приборами КИП и А.

Приготовление солевых растворов осуществляется в вертикальных емкостях, оборудованных бункером для приема сухой соли, перемешивателем бурового раствора, сигнализатором верхнего и нижнего уровней, датчиком температуры и плотномером. В каждую из емкостей через ультразвуковой расходомер при помощи насоса заливается техническая вода, прошедшая через фильтры тонкой очистки и отстоявшаяся в емкостях хранения. Сухая, затаренная по массе, соль из складского отсека при помощи крана доставляется в технологическое помещение и подается в приемный бункер емкостей приготовления раствора, тара вскрывается и соль высыпается в емкость.

Перед выдачей в автоцистерну раствор смешивается с химреагентами и через массовый расходомер выдается в автоцистерну. Для получения раствора используются два из четырех блоков приготовления раствора, имеющие выход на наливную эстакаду. Раствор отгружается концентрированным.
