Передвижные комплексы сепарации и перекачки нефти

глаз глаз глаз глаз

Сертификаты

Назначение

Комплекс сепарации и перекачки нефти (далее – комплекс) предназначен для автоматизированного измерения дебита нефтегазодобывающих скважин при различных давлениях с возможностью утилизации попутного газа на факел.

Комплекс представляет собой набор технологических и электротехнических блоков максимальной заводской готовности, поставляемых железнодорожным транспортом и монтируемых на месторождении.

Возможное исполнение: стационарное или мобильное.

При размещении составных частей мобильного комплекса на месте эксплуатации необходимо присоединить заземляющие провода передвижных блоков к переносному контуру заземления системы молниезащиты установки.

Комплектность

Комплекс состоит из следующих основных блоков:
– Блок сепарационно-измерительный (БСИ).

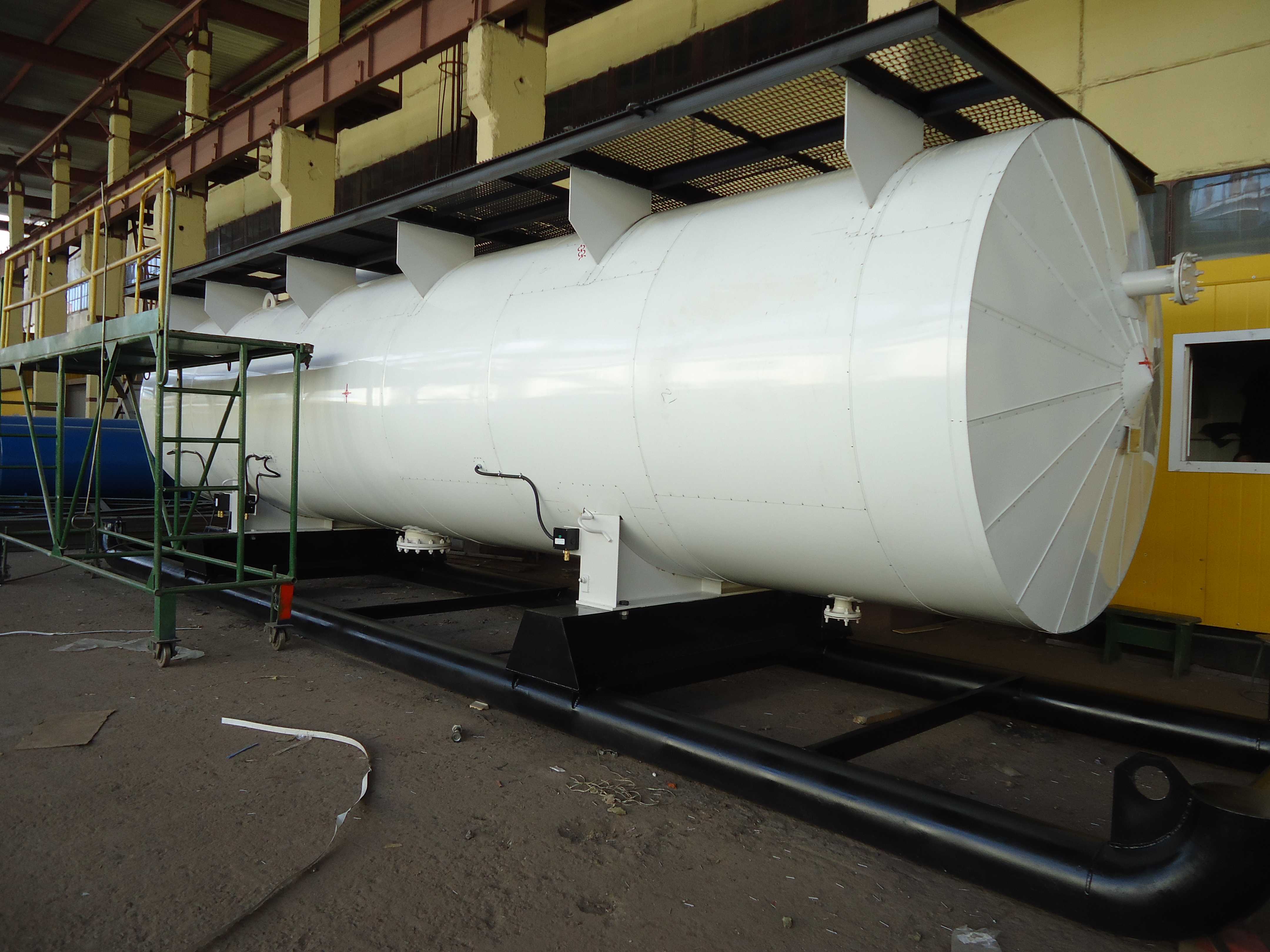

– Блоки накопительных емкостей (БНЕ).
– Блок насосный (БН).

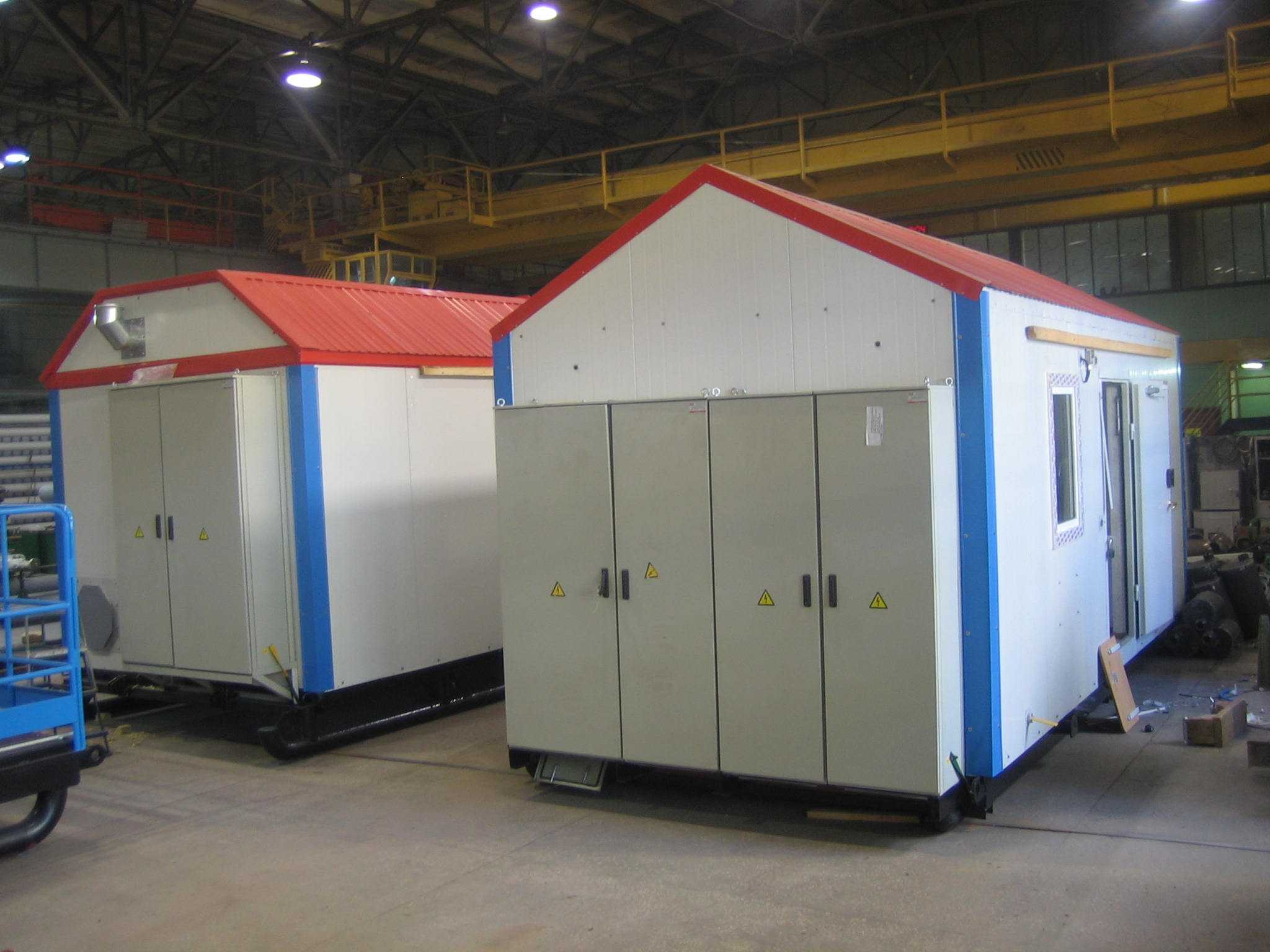

– Блок управления (БУ).
– Блок факельного хозяйства (БФХ).

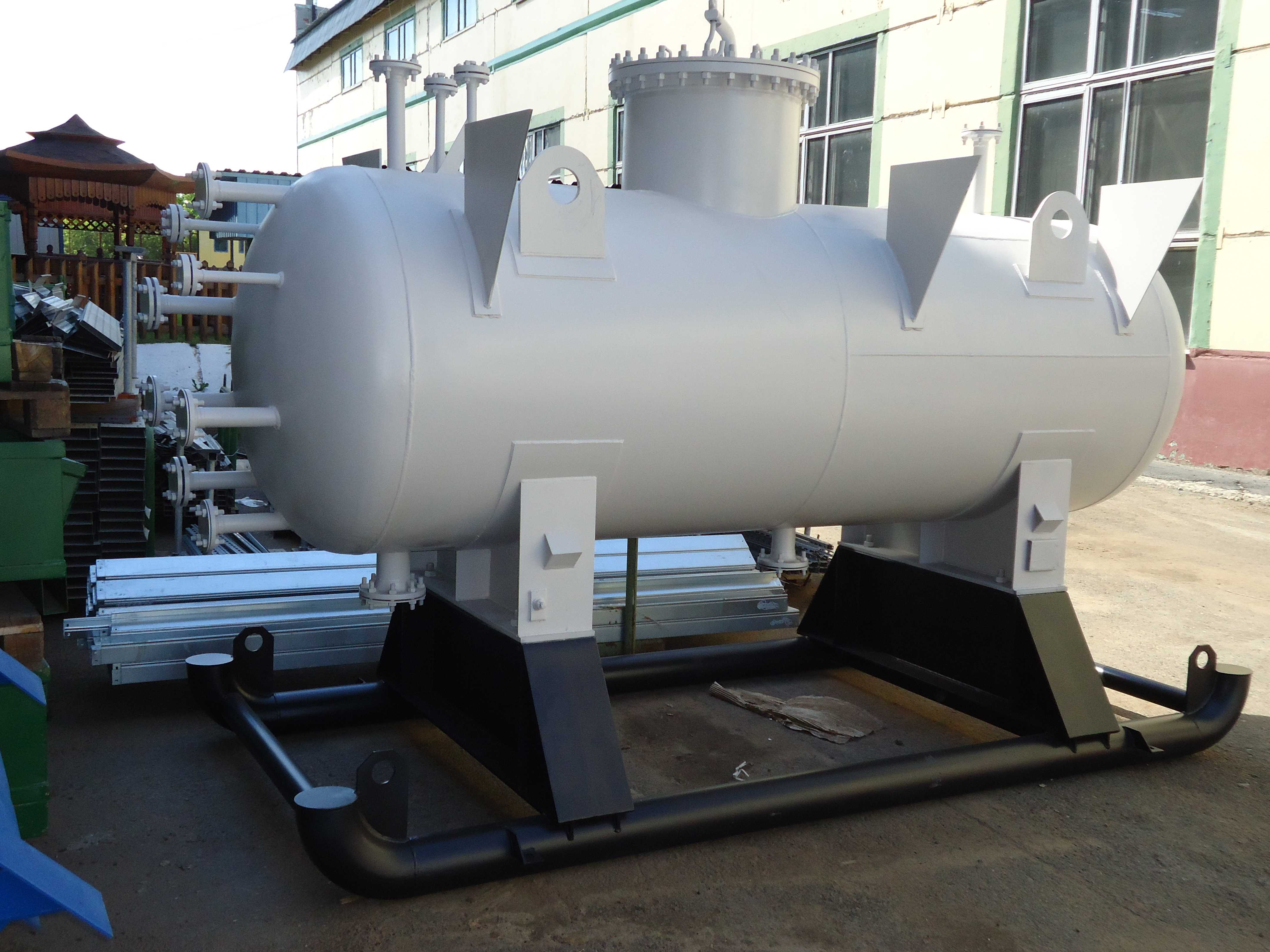

– Емкость сбора конденсата (ЕСК).
– Блок подземной емкости с насосом (БПЕ).

Технические характеристики

Наименование параметра
Значение
Измеряемый расход жидкости нефтяных скважин при рабочих условиях, т/сут., не более
1000
Измеряемый расход газа, ст. м3/сут., не более
64000
Вид климатического исполнения комплекса по ГОСТ 15150-69
ХЛ.1
Род тока
- частота, Гц
- напряжение, В
Переменный
(50±2)
(380± 57)
Габаритные размеры блоков длина х ширина х высота, мм, не более:
- блок сепарационно-измерительный
- накопительные емкости, каждая
- блок насосный
- блок управления
- блок факельного хозяйства
- емкость сбора конденсата
- блок подземной емкости с насосом
-
12360 х 3200 х 3950
13420 х 2680 х 3700
8360 х 3200 х 3950
6540 х 3200 х 3700
12360 х 3200 х 2700
2250 х 1572 х 3115
4295 х 2250 х 3580
Срок службы, лет, не менее
10


Наименование параметра
Значение
Рабочее давление, МПа:
- блок сепарационно-измерительный
- блок накопительных емкостей
- блок факельного хозяйства
-
от 0 до 1,0
от 0 до 1,0
от 0 до 1,0
Температура продукции скважин, °С
от +5 до +70
Кинематическая вязкость жидкости, м2/с
от 1х10-6 до 1,5х10-4
Плотность жидкости, кг/м3
от 550 до 1100
Содержание сероводорода, %, не более
2
