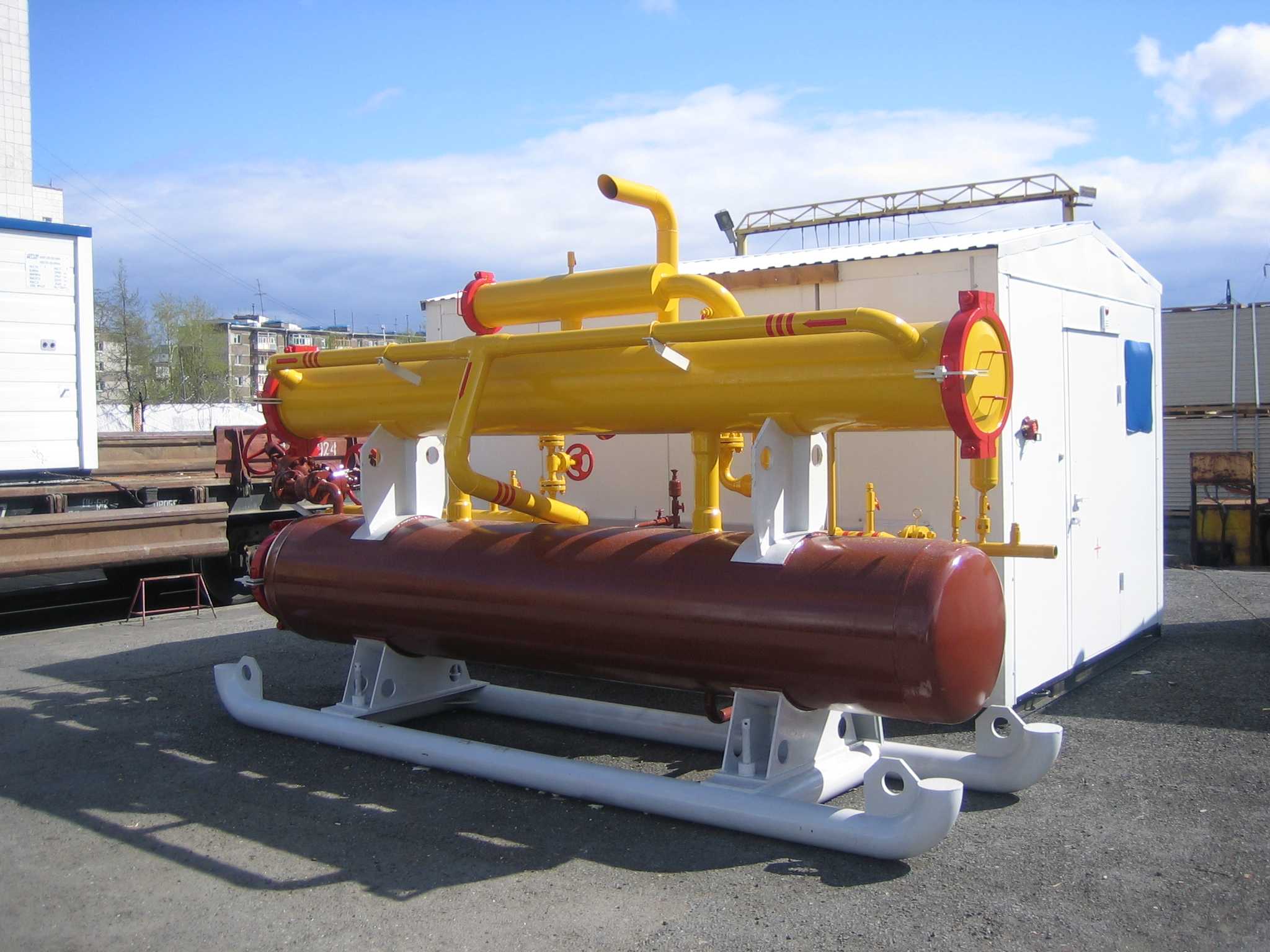

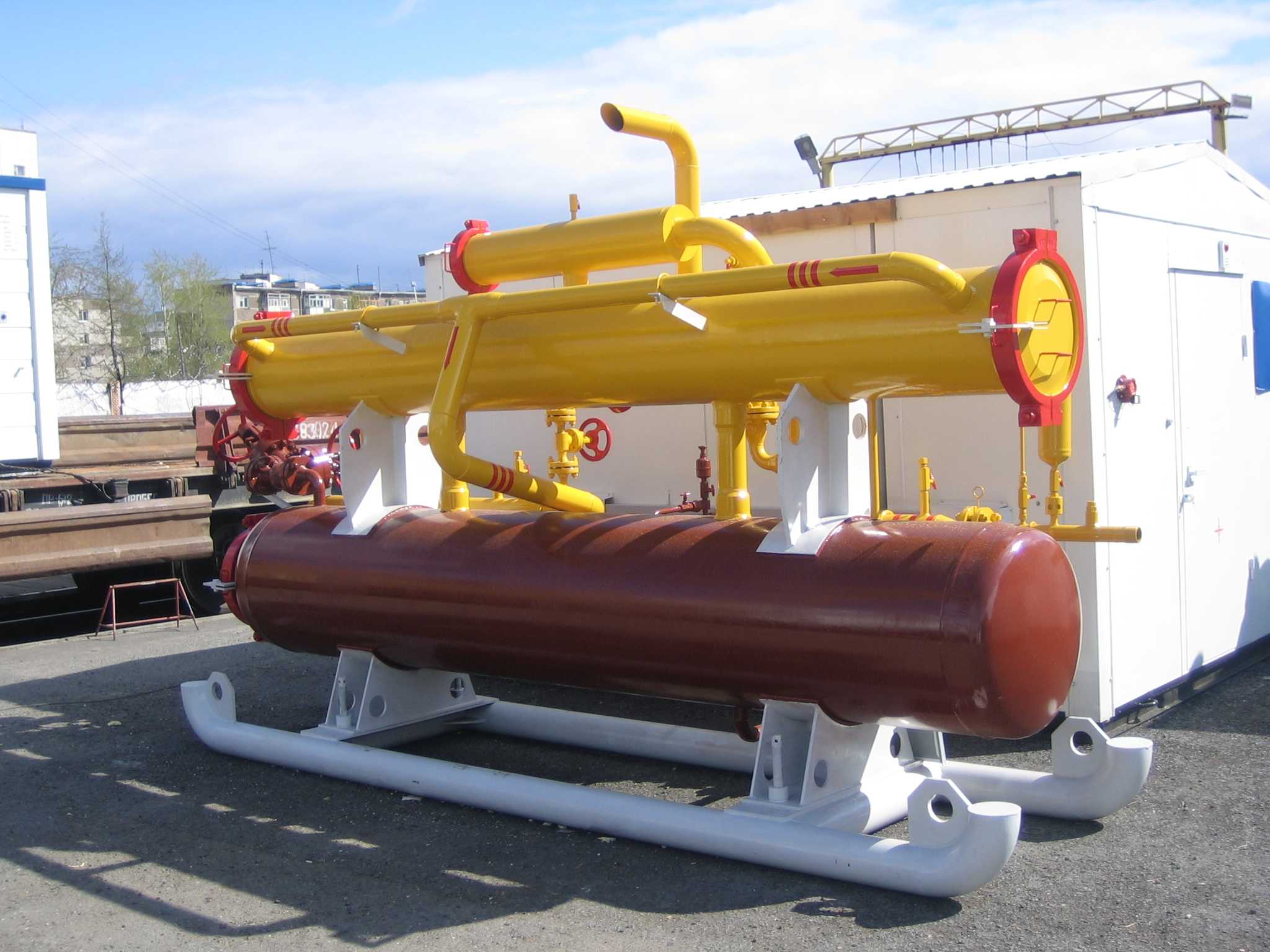

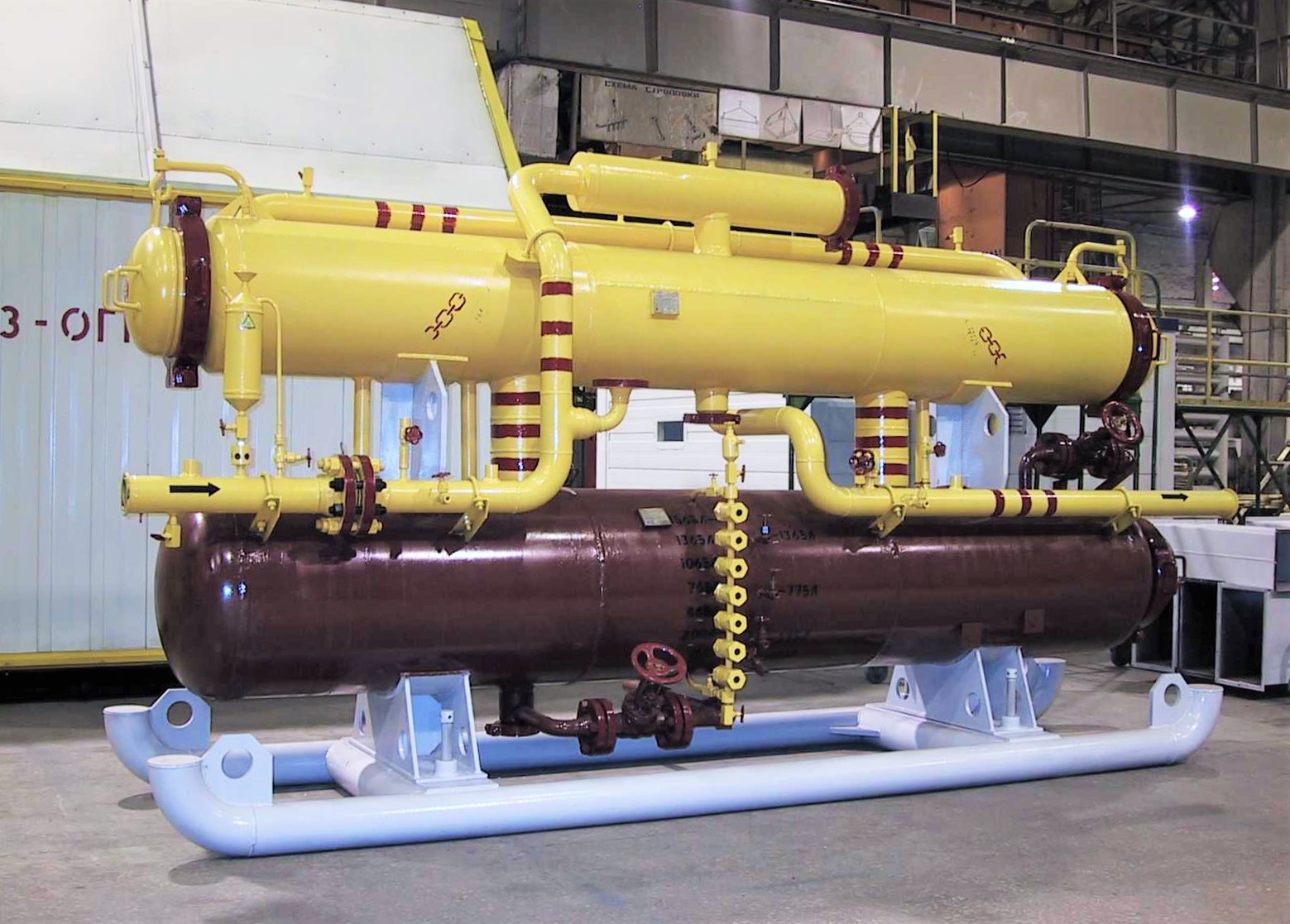

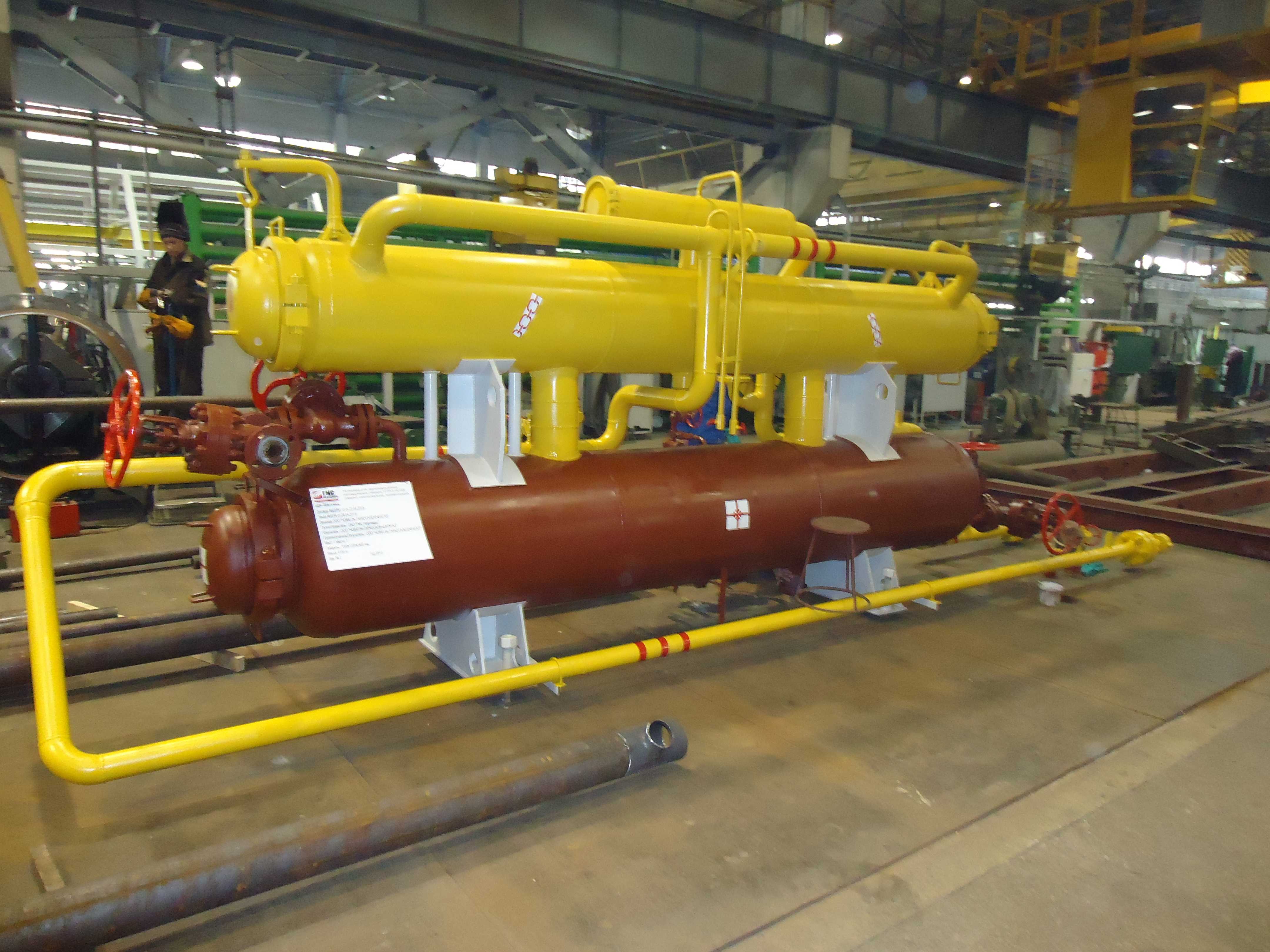

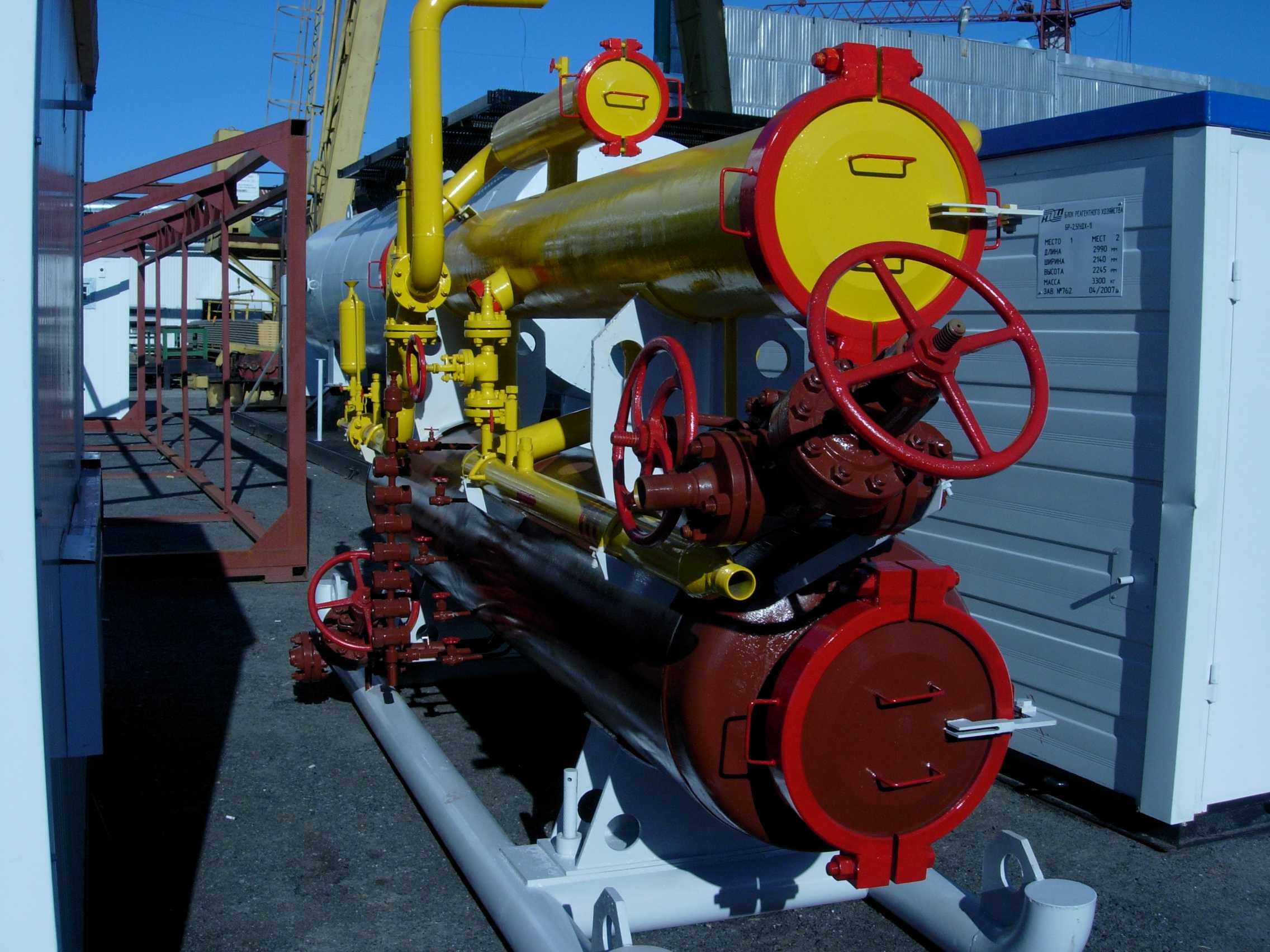

Установки для исследования газоконденсатных скважин

глаз глаз глаз глаз

Сертификаты

Назначение

Установка для исследования газоконденсатных скважин (далее – установка) предназначена для проведения исследования газоконденсатных скважин с целью подготовки исходных данных для подсчета запаса газа и конденсата, а также эксплуатационных характеристик скважин.

В состав установки входят:
– входной узел редуцирования с дросселем и КИП;
– линия редуцирования с метанольницей, предназначенной для подвода метанола, дросселем и КИП;
– сепаратор исследовательский;
– выходная газовая линия с пробоотборником, КИП и диафрагменным измерителем критического сечения ДИКТ;
– емкость для конденсата;
– теплообменник (дополнительная комплектация).

Принцип работы

Газ из скважины поступает по входному трубопроводу на дроссель, при установке в который сменных линз задается требуемый режим работы (давление). Далее газ направляется во входной трубопровод исследовательского сепаратора. Газ, поступающий в сепаратор, сперва проходит через коагулятор, служащий для частичной очистки от паров влаги, и поступает в сепаратор, где происходит окончательная очистка от паров влаги посредством завихрителя и сепарирующих элементов. Из сепаратора очищенный газ проходит по выходному трубопроводу, на котором установлен счетчик газа, после замера газ может быть направлен на факел или газосборный коллектор.

Жидкая фаза (конденсат) из сепаратора стекает в емкость для конденсата, в которой измеряется ее объем. На заводе производится тарировка емкости сбора конденсата, что обеспечивает точный контроль количества жидкой фазы. Жидкая фаза из емкости удаляется в трубопровод передавливанием, или на факел, или в специальную конденсатную емкость (в комплект поставки не входит). Слив конденсата из емкости осуществляется периодически, по мере его накопления.

Малые габариты и вес установки позволяют ее транспортировку автомобильным транспортом.

Дополнительно установка может комплектоваться теплообменником для нагрева газа, входными манифольдами.

Комплектация и конструктив установки могут быть изменены по желанию заказчика.

Технические характеристики

Наименование параметров
Значение
Давление рабочей среды, МПа:
- на входе, не более
- рабочее в сепараторе

20
10
Пропускная способность, ст. м3/сут.:
- по газу, не более
- по жидкости, не более

400 000…600 000
120…400
Температура рабочей среды, °С:
- рабочая
- расчетная, не более

+10…+60
+70
Температура окружающей среды, °С
-60…+45
Категория и группа взрывоопасной среды
IIA-T1
Габаритные размеры наибольшей части (длина х ширина х высота), мм, не более:
4610 х 1180 х 2500
