Азотные компрессорные установки

глаз глаз глаз глаз

Сертификаты

Назначение

Азотная компрессорная установка (далее – азотная установка) предназначена для получения из атмосферного воздуха газообразного азота с концентрацией от 90 до 99,9999% непосредственно на месте потребления, для продувки аппаратов, а также систем пожаротушения зданий потребителя.

Азотная установка может эксплуатироваться при температуре окружающего воздуха от -60 до +45 °С, на открытых площадках, не требует создания дополнительной инфраструктуры.

Станция работает в автоматическом режиме, без постоянного присутствия обслуживающего персонала.

Изготовление каждой установки, подбор технологического оборудования, выбор технологической схемы осуществляются в соответствии с конкретным проектом привязки, разработанным специализированной проектной организацией.

Принцип работы

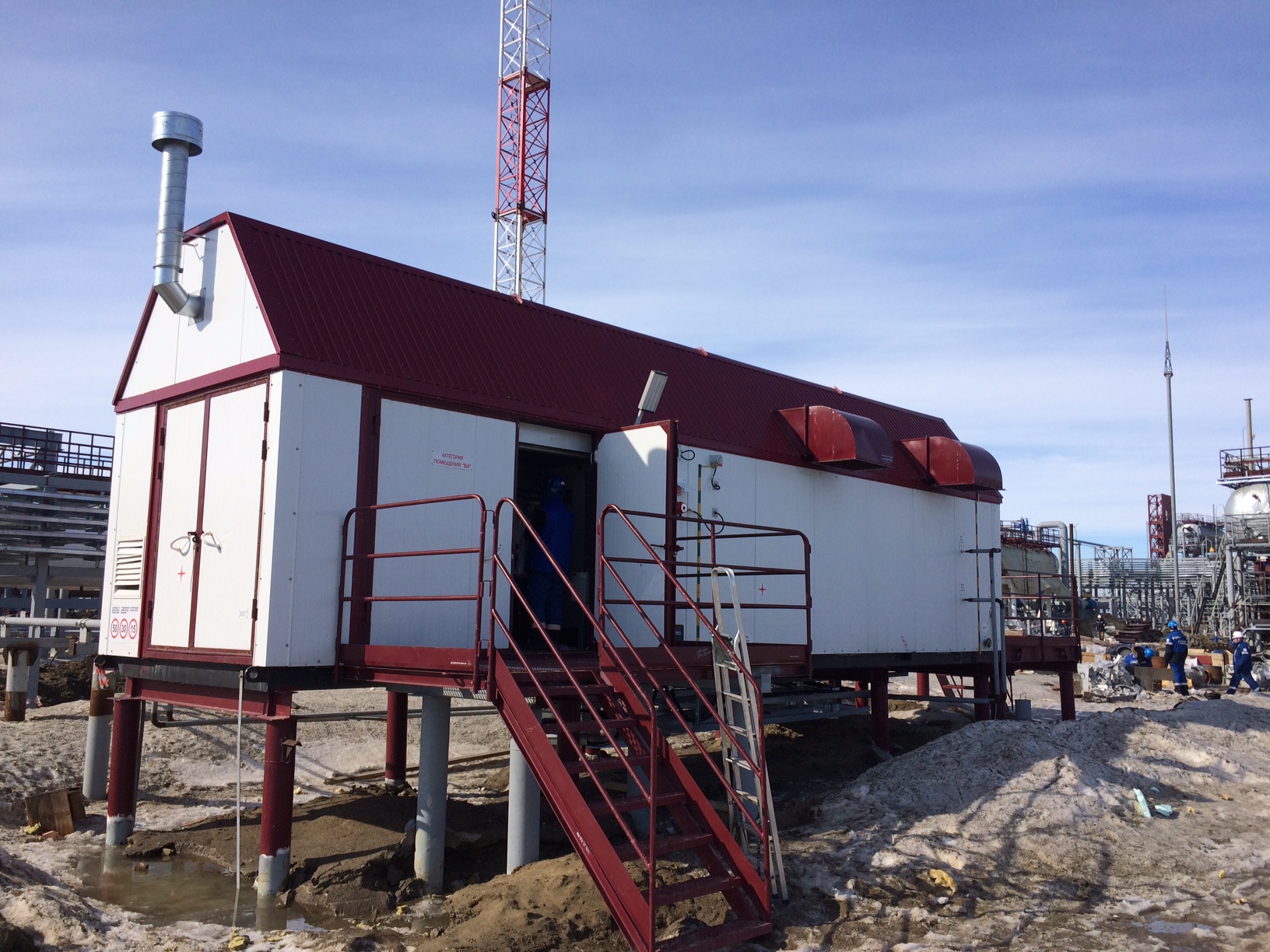

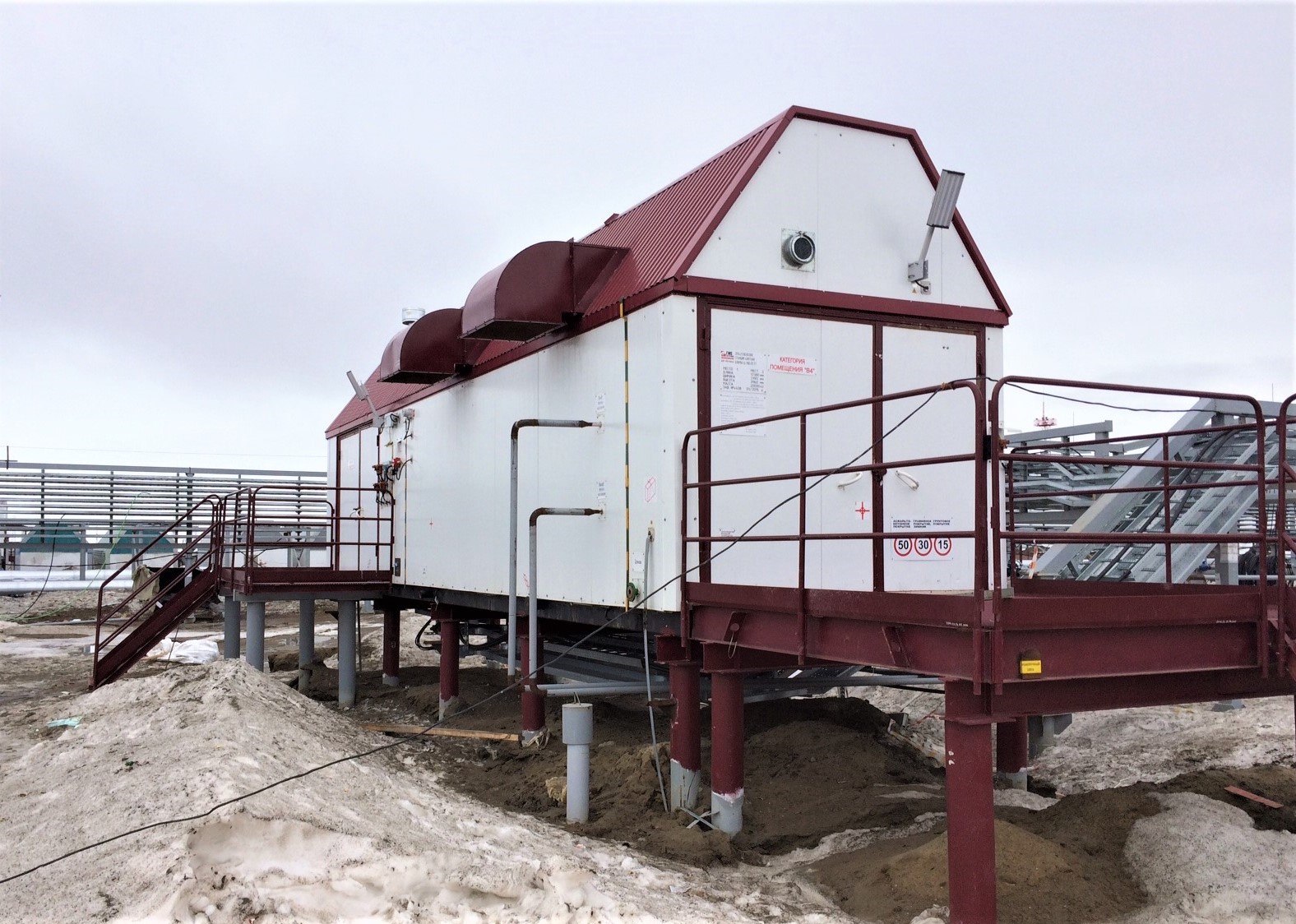

Азотная установка представляет собой блочно-комплектное устройство полного заводского изготовления, испытанное и настроенное на рабочие параметры. Габаритные размеры станции и количество транспортных единиц зависят от рабочих параметров.
Установка оборудована всеми необходимыми инженерными системами (освещением, отоплением, вентиляцией, сигнализацией) и аварийными защитами в соответствии с действующими нормами и правилами проектирования и эксплуатации. При необходимости может иметь 100% резерв основного технологического оборудования.
Технологический процесс автоматизирован и механизирован. Управление технологическим процессом осуществляется при помощи сенсорной панели. В системе автоматики используются сигналы аварийной остановки и блокировки. Система обеспечивает передачу данных на удаленный пульт или ПК для мониторинга.

Комплектность

Азотная компрессорная установка состоит из следующих систем и модулей:

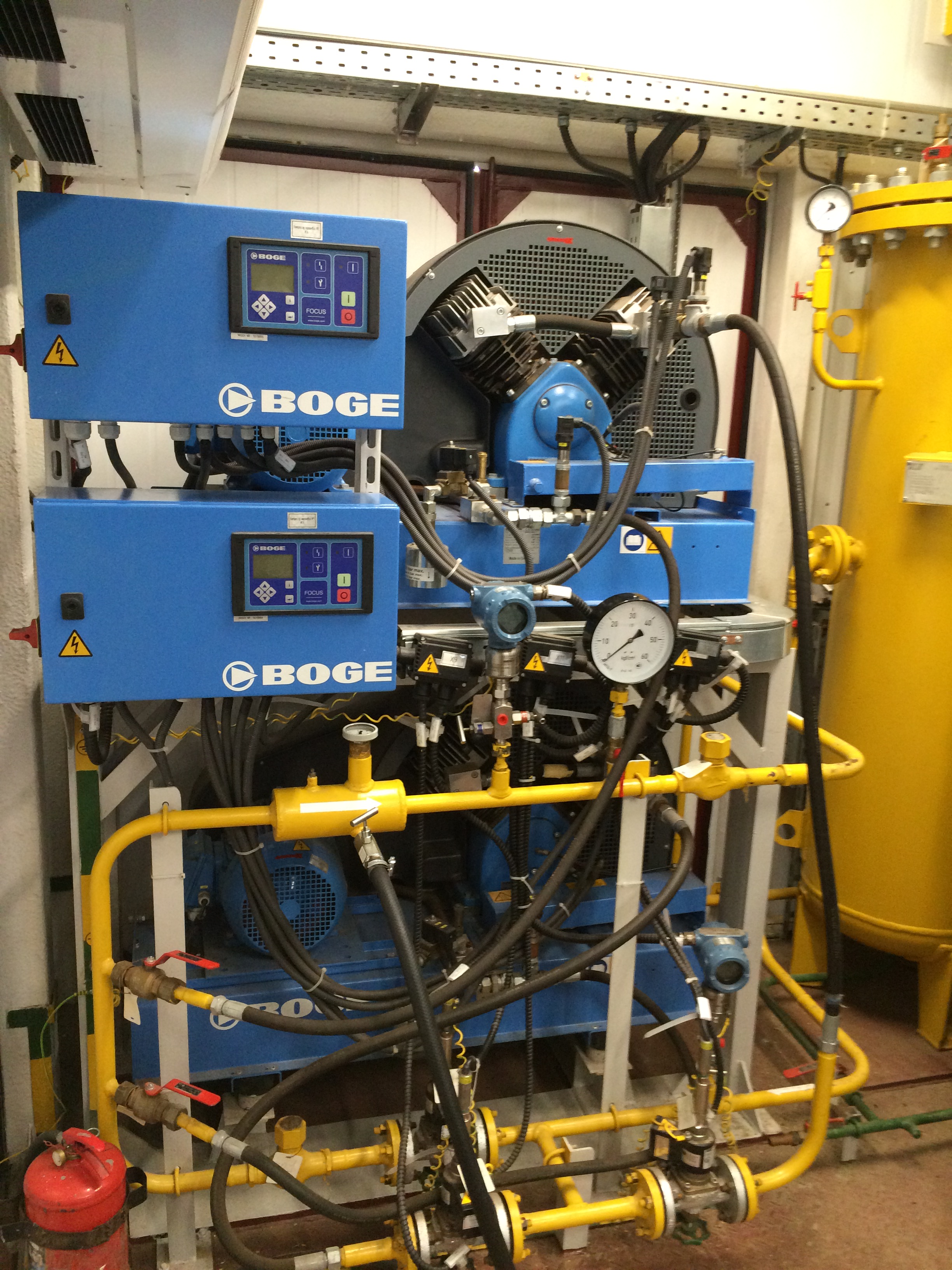

– Модуль агрегата компрессорного, состоящий из: основного рабочего компрессора, резервного компрессора, приводного электродвигателя (с газовым или дизельным приводом), воздухоохладителя, системы фильтров, системы конденсатоотвода.

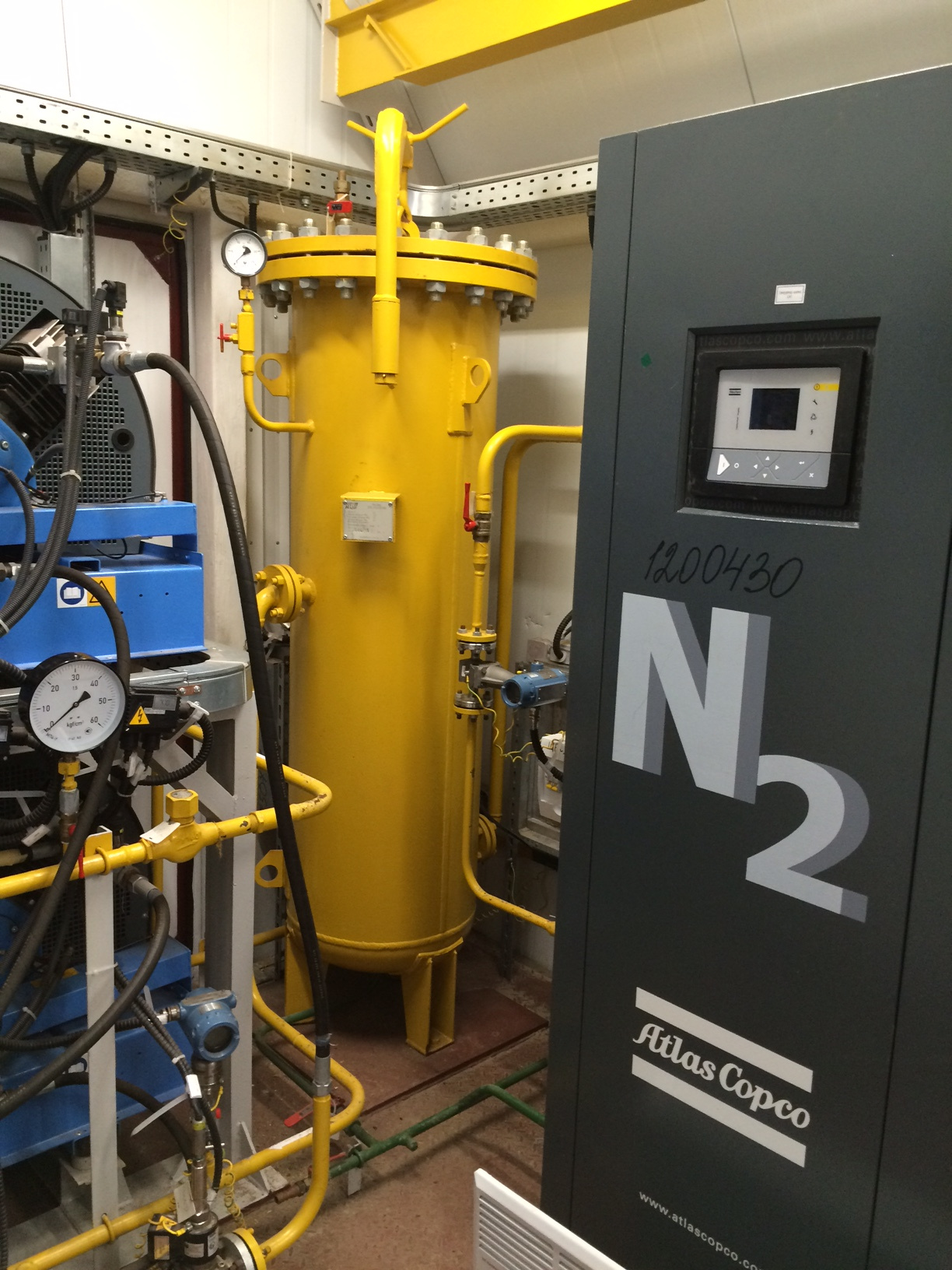

– Модуль подготовки воздуха, газоразделения и системы управления и автоматики, состоящий из: адсорбционного (рефрижераторного) осушителя, угольного фильтра, системы управления и контроля станции, газоразделительных мембран или газораспределительных блоков адсорбционного типа.

– Дожимные бустеры (при необходимости).

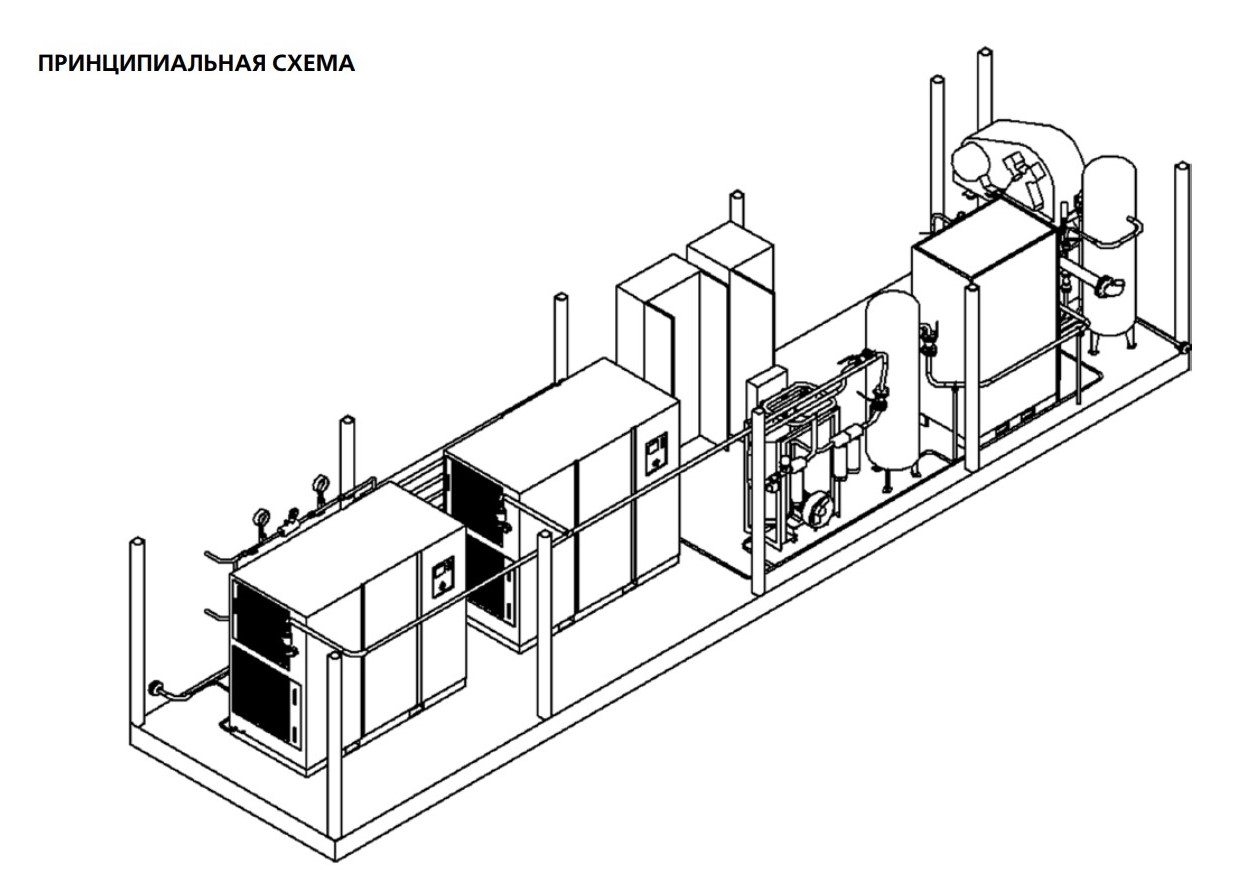

Модули установки монтируются отдельными контейнерами на раме и крепятся между собой. Оборудование в модулях соединяется между собой трубопроводами и электрокабелями.

Технические характеристики

Мембранный тип воздухоразделения (без использования дожимного бустера)
Наименование параметров
Значение
Рабочее давление, бар/атм, не более
10
Производительность по азоту, нм3/час, не более
500
Концентрация азота, %, не более
99,5


Мембранный тип воздухоразделения (с использованием дожимного бустера)
Наименование параметров
Значение
Рабочее давление, бар/атм, не более
50
Производительность по азоту, нм3/час, не более
500
Концентрация азота, %, не более
99,5


Адсорбционный тип воздухоразделения (без использования дожимного бустера)
Наименование параметров
Значение
Рабочее давление, бар/атм, не более
8
Производительность по азоту, нм3/час, не более
1500
Концентрация азота, %, не более
90…99,9999


Адсорбционный тип воздухоразделения (с использованием дожимного бустера)
Наименование параметров
Значение
Рабочее давление, бар/атм, не более
50
Производительность по азоту, нм3/час, не более
1500
Концентрация азота, %, не более
90…99,9999
