Назначение
Система измерений количества и показателей качества нефти предназначена для автоматизированных измерений с нормированными погрешностями измерений:
– массы брутто и массы нетто нефти сырой;
– массы брутто и массы нетто товарной нефти;
– сжиженного углеводородного газа, массы газового конденсата и ШФЛУ;
– массы нефтепродуктов и технологических жидкостей;
В зависимости от норм точности и требований заказчика, в составе систем измерений количества и показателей качества жидких углеводородов (далее – СИКЖУ) применяются преобразователи физико-химических свойств продукта и параметров потоков различных типов и производителей.

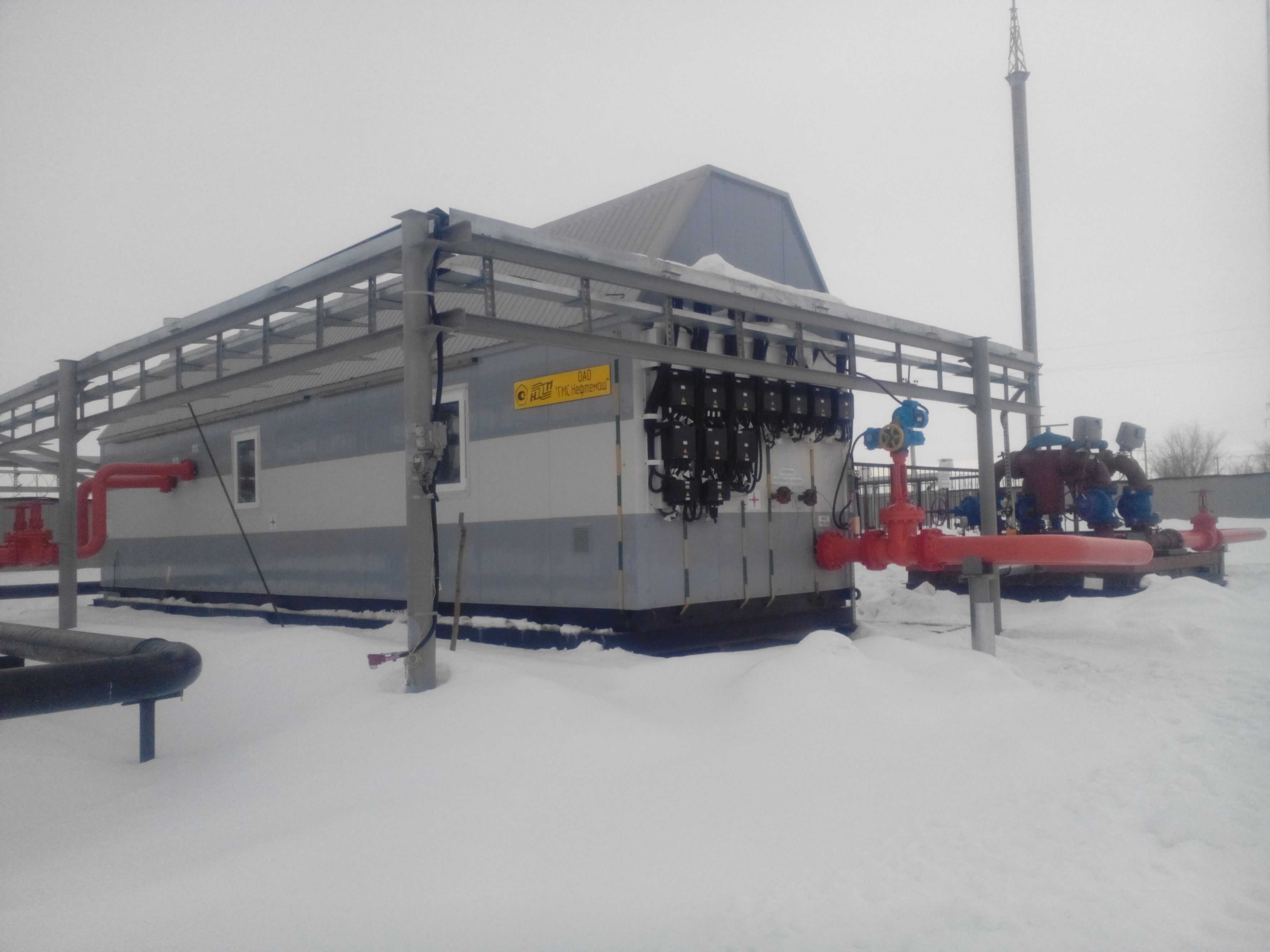

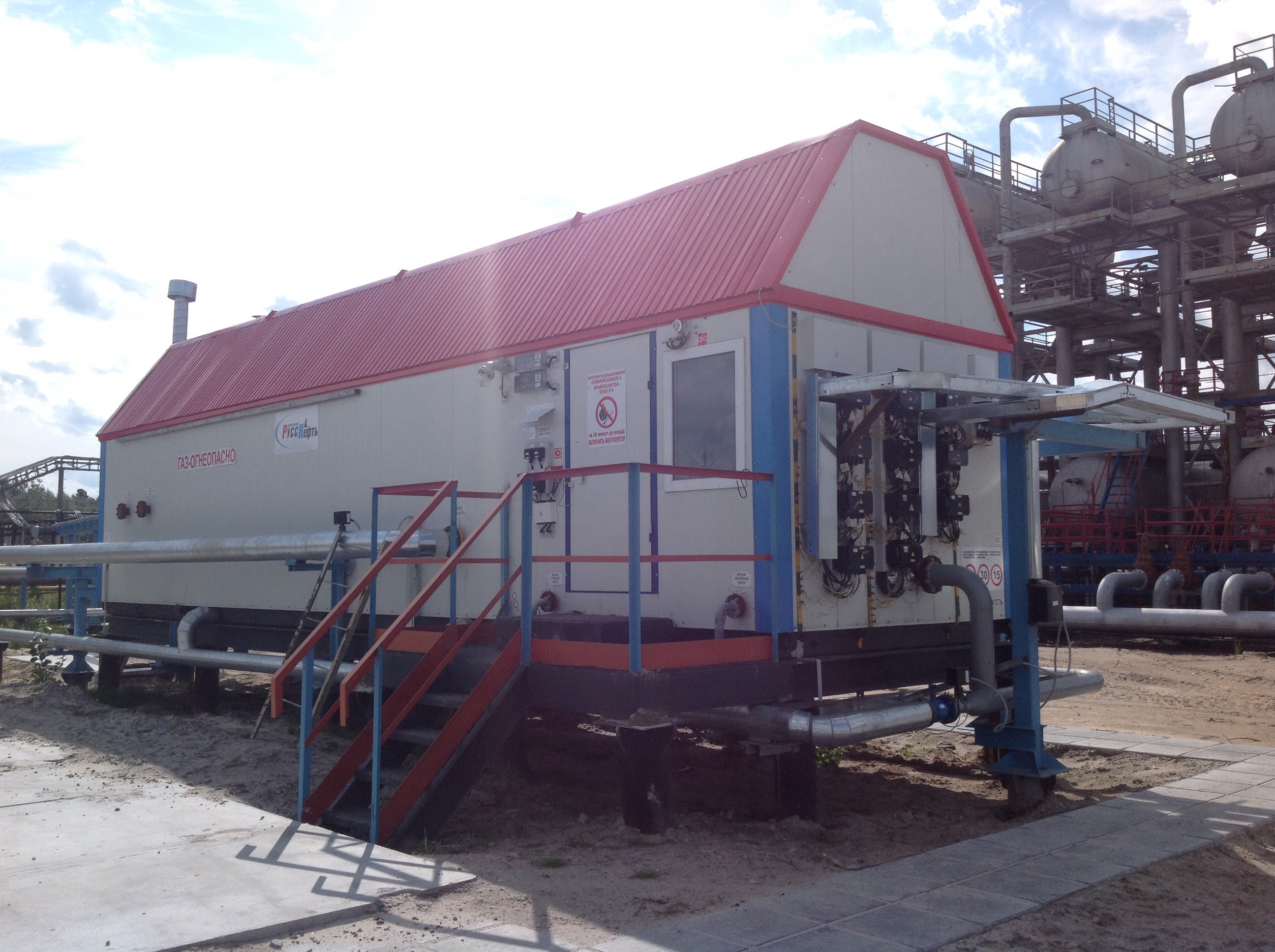

Оборудование технологического блока частично или полностью может располагаться на открытом рамном основании или в блок-боксе, оборудование блока качества в блок-боксе общем с технологическим блоком или отдельном. Шкафы системы сбора и обработки информации могут располагаться в отдельном блок-боксе или в помещении заказчика.
Блок-боксы оснащаются системами освещения, отопления, вентиляции, сигнализации загазованности и пожарной сигнализации, по требованию заказчика –
системой кондиционирования.
Несущие и ограждающие конструкции обеспечивают сохранность оборудования при их транспортировке, монтаже и эксплуатации.
Комплектность
Системы измерения количества и показателей качества нефти состоят из конструктивно законченных блоков:
– технологический блок;
– блок качества;

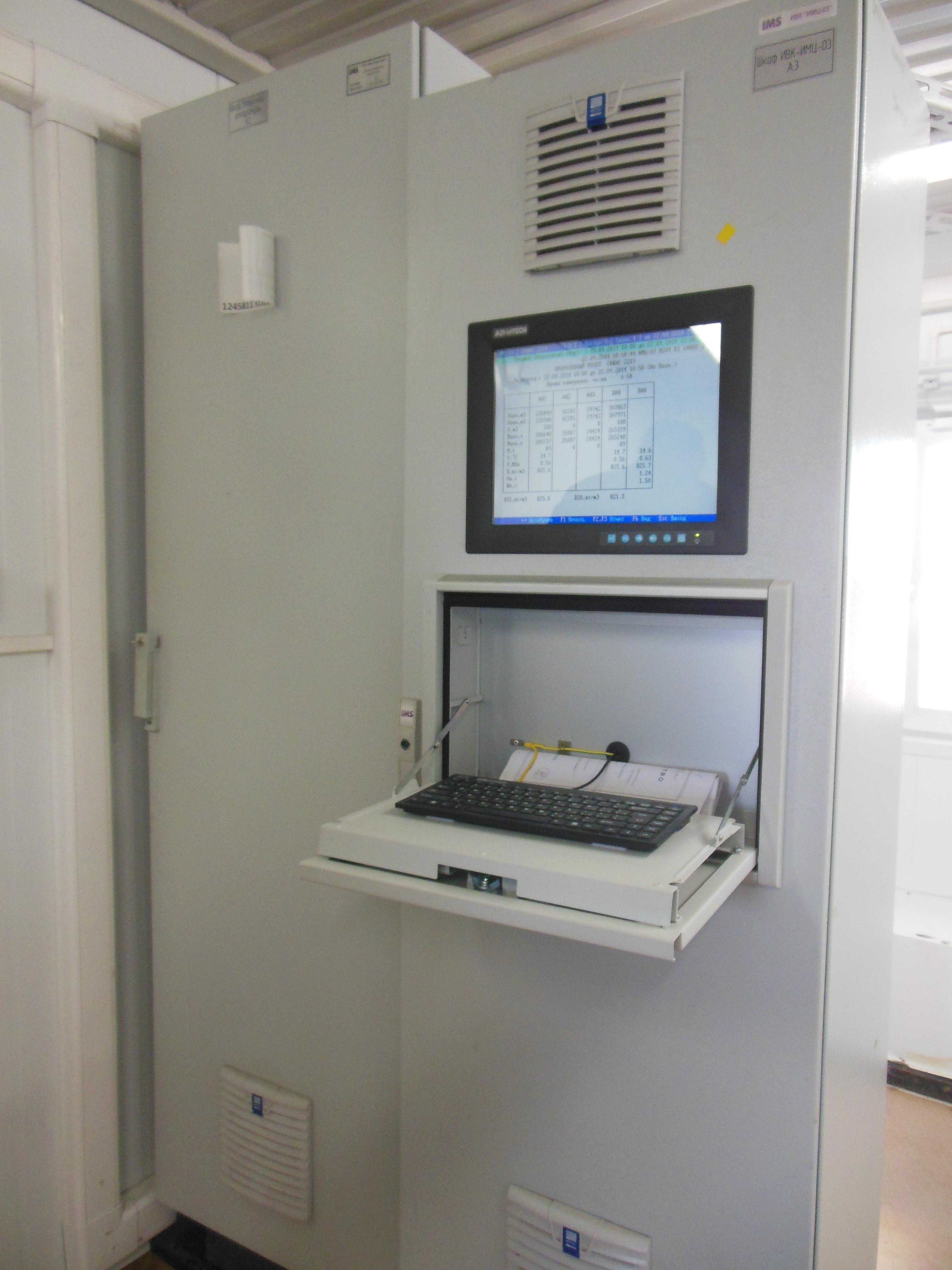

– система сбора и обработки информации.

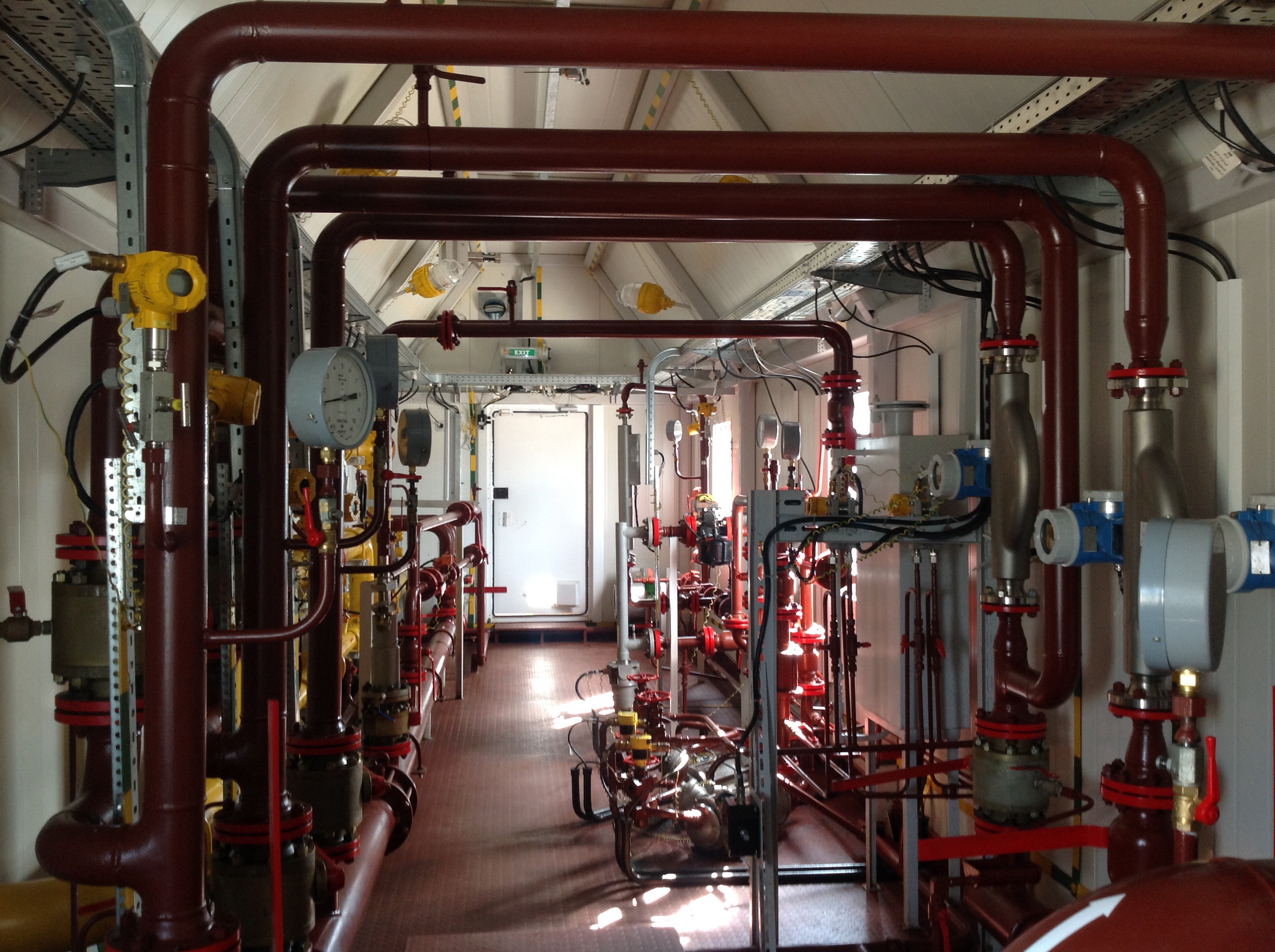

В состав технологического блока входят:
– входной и выходной коллектор;
– блок фильтров (тонкой или грубой очистки);
– блок измерительных линий;
– стационарная поверочная установка или узел подключения передвижной поверочной установки;
– узел регулирования расхода через поверочную установку;
– узел регулирования давления;
– пробозаборное устройство;
– технологические и дренажные трубопроводы
прочее оборудование
