Назначение
Измерительная установка «Мера-МР» (далее – установка) предназначена для непрерывных или дискретных измерений расходов и количества компонентов продукции нефтяной скважины, а также индикации, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла в условиях умеренно холодного климата.
Основной отличительной особенностью предлагаемой установки является применение многофазного расходомера (далее – МФР), применение которого позволяет производить измерение количества нефти, газа и воды, поступающих из скважины, без предварительного разделения в сепараторе*.
*При условии наличия газовой фракции в потоке не более 50% при рабочих условиях. При наличии газовой фракции более 50% предусмотрен предварительный сепаратор.
Возможные исполнения установок:
– стационарные;

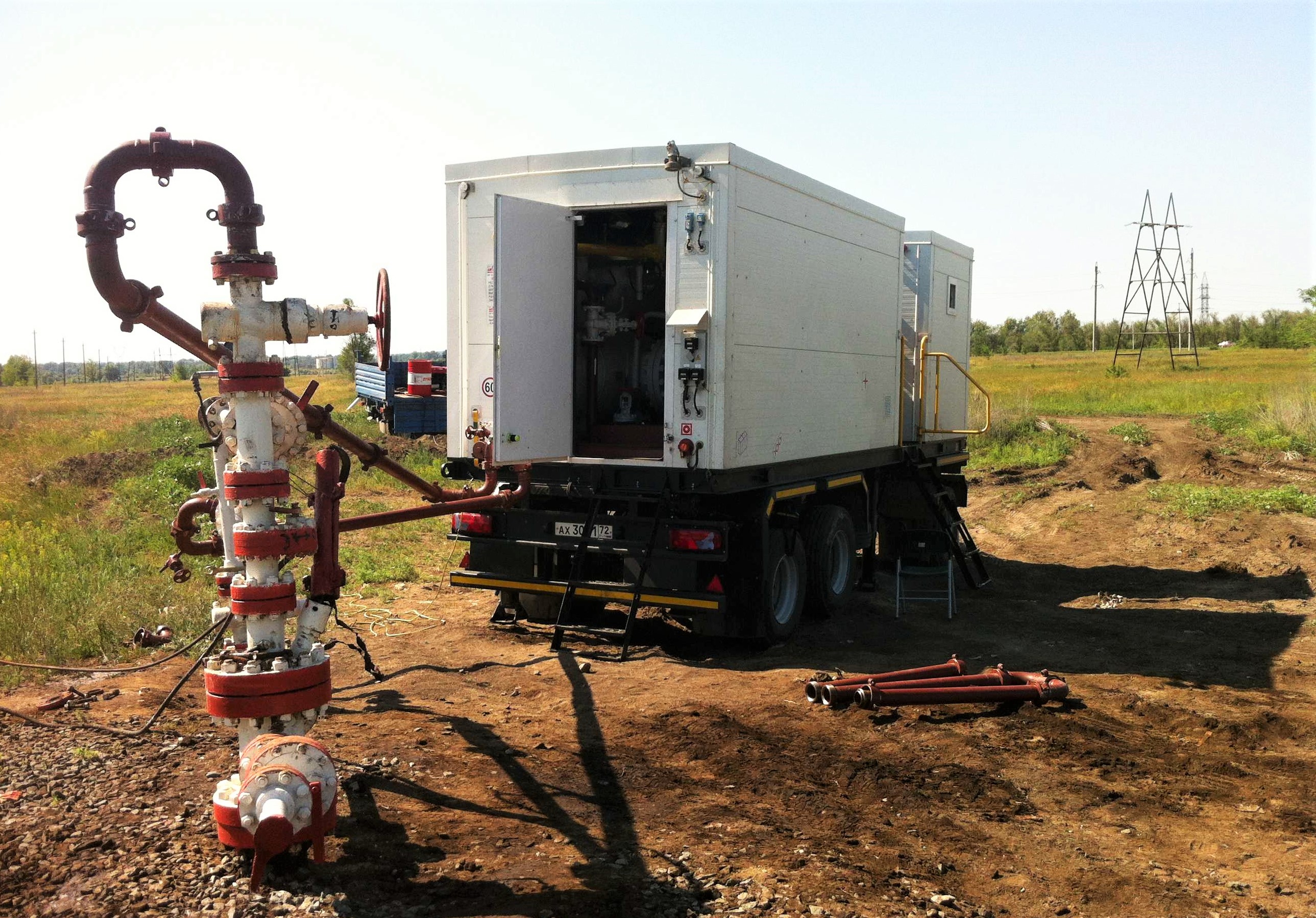

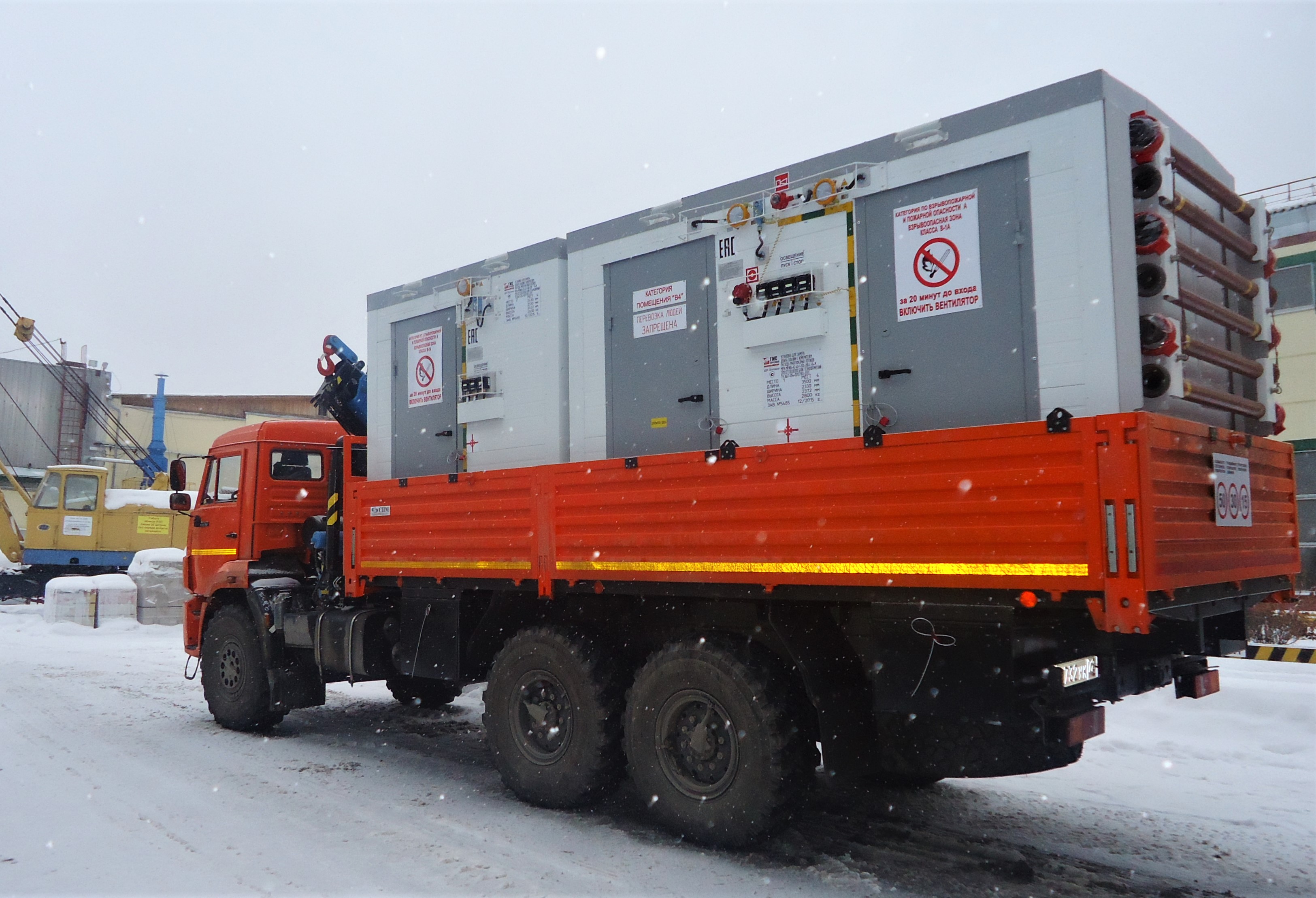

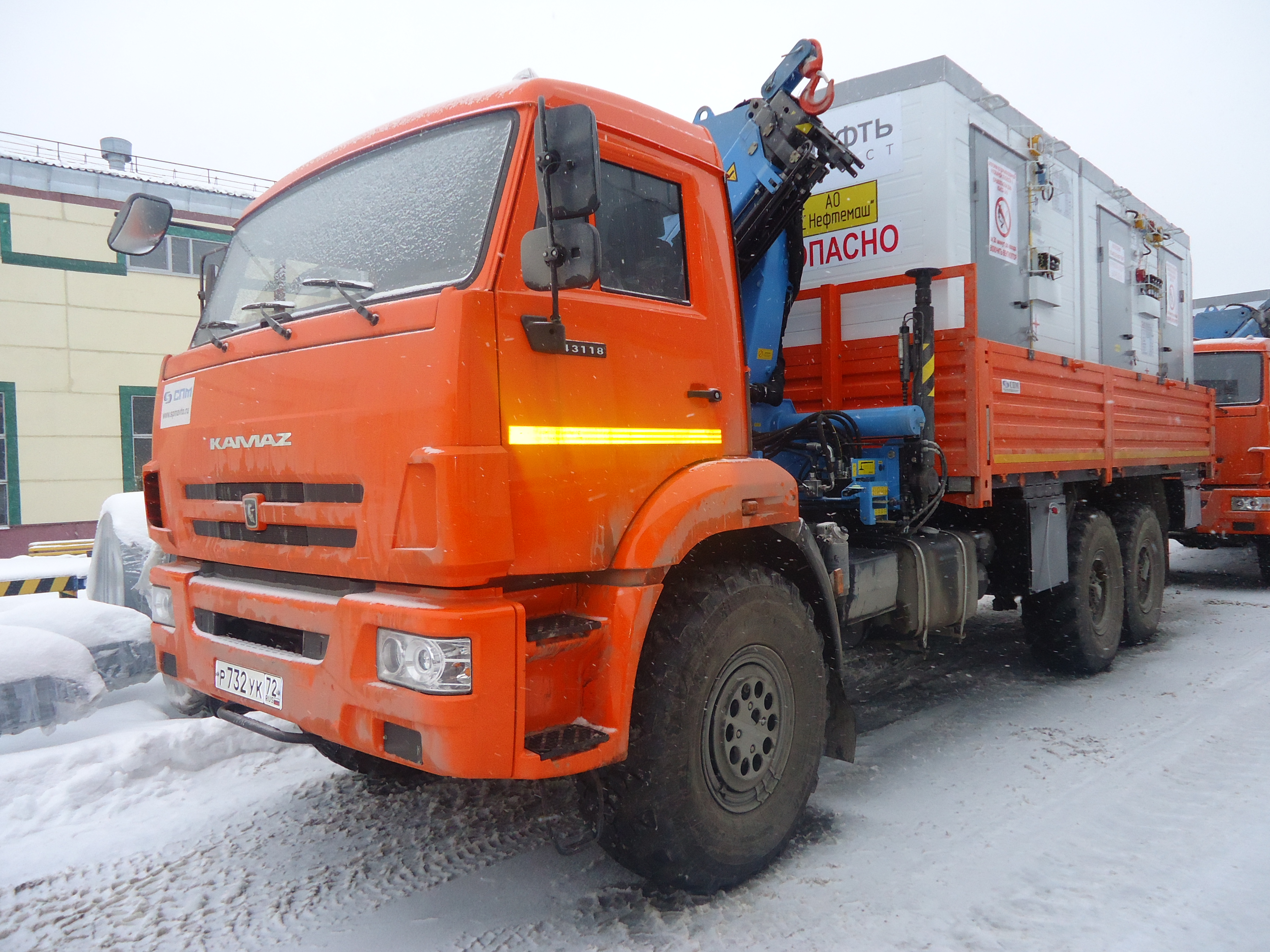

– передвижные (мобильные).
Принцип работы
Принцип работы основан на измерении массы и плотности флюида кориолисовым расходомером, что в совокупности с данными от датчиков обводненности, давления и температуры позволяет рассчитать массу и объем трех компонентов флюида (нефть, вода, попутный нефтяной газ), находящихся в двух агрегатных состояниях (жидкость и газ).
В итоге установка измеряет в реальном масштабе
времени расходы и массы (объемы) накопленным итогом
по следующим компонентам: жидкость (сырая нефть),
нефть (сырая нефть без учета воды), вода, свободный газ
и растворенный газ.
Комплектность
В состав установок входят следующие блоки:
– блок технологический (далее – БТ);
– блок контроля и управления (далее – БК);
– блок переключения скважин (далее – БПС), наличие БПС определяется заказом.

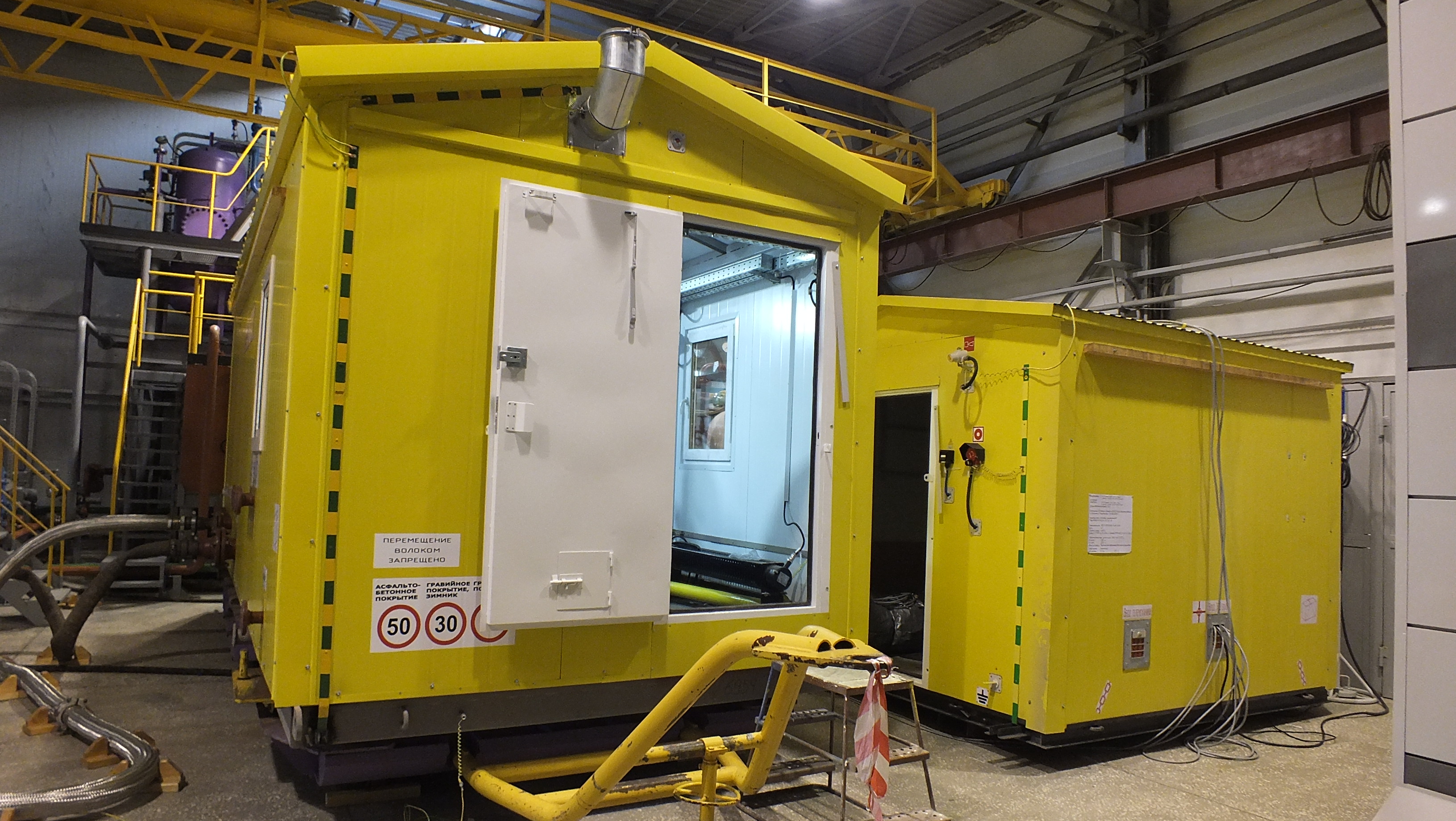

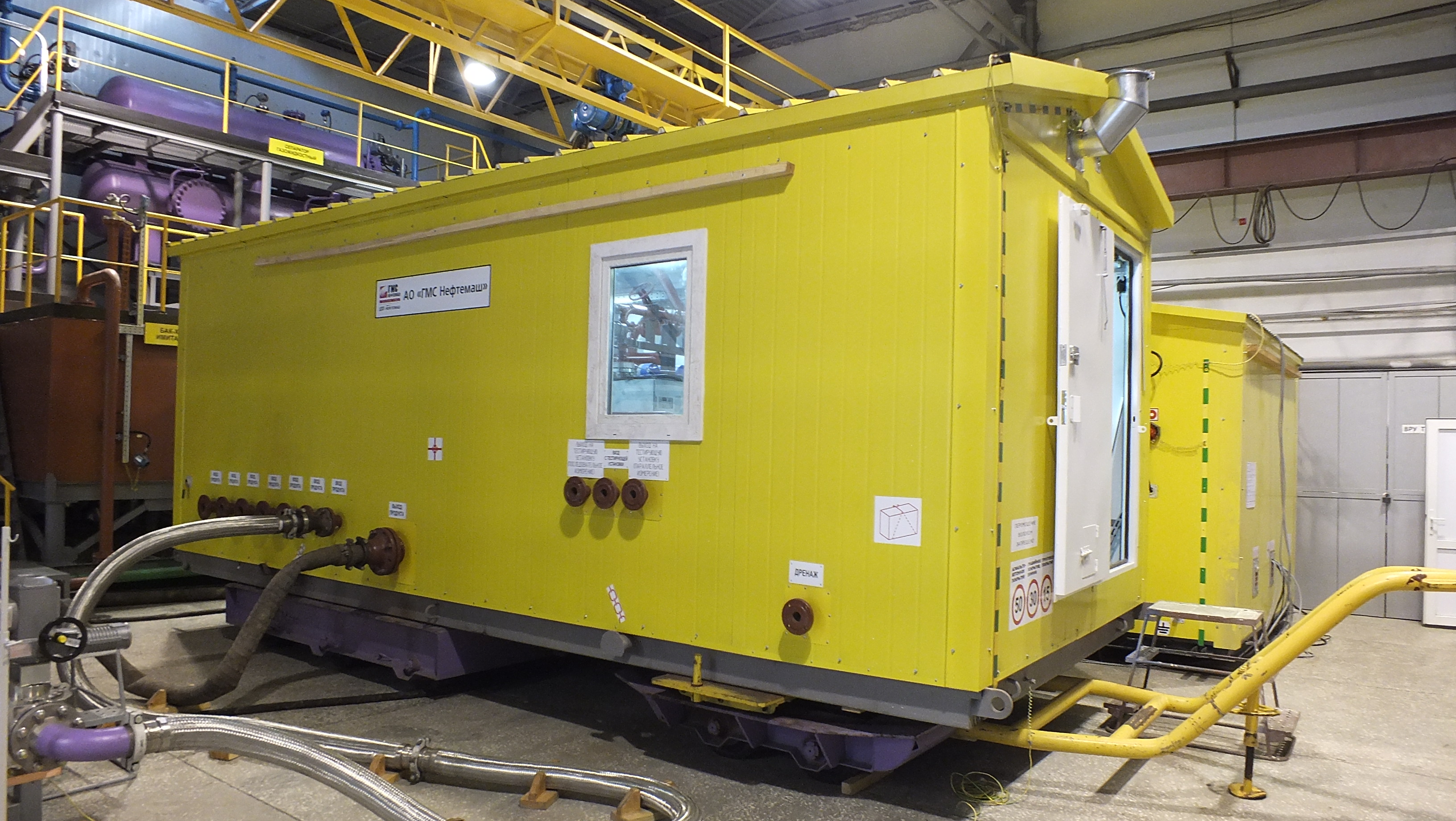

Каждый блок представляет собой модульное здание типовой конструкции с размещенным внутри оборудованием. Блоки соединены между собой интерфейсным и силовым кабелем.

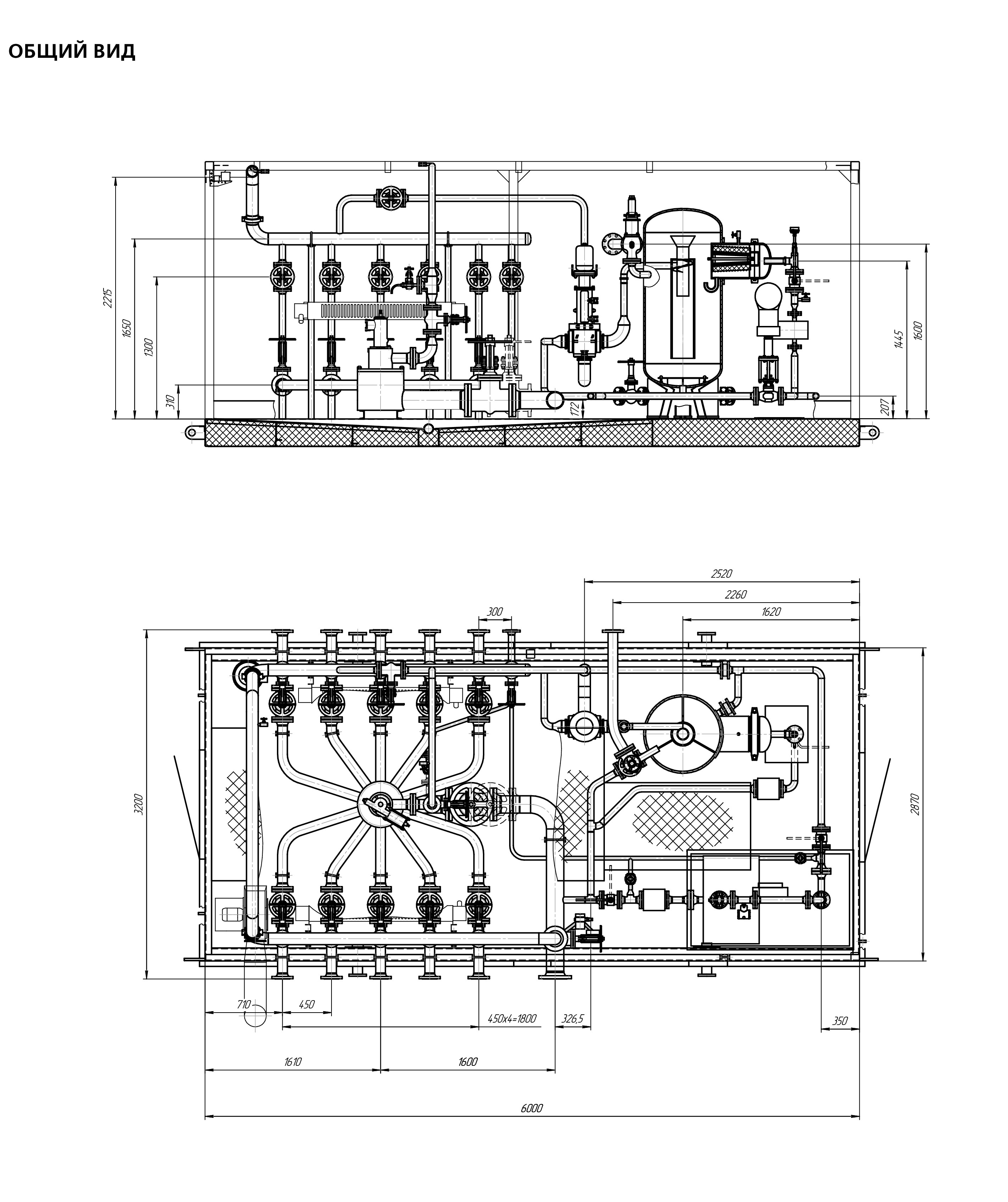

БТ предназначен для размещения, укрытия и обеспечения нормальных условий работы технологического оборудования и средств измерений (далее – СИ) установок.
В БТ размещены:
– РУ, служащее для поочередного подключения одной из нефтяных скважин к мультифазному расходомеру (далее МФР), а остальных – к выходному коллектору переключателем скважин многоходовым;
– Мультифазный расходомер;
– Расходомер массовый с преобразователем расхода;
– Вспомогательные датчики и преобразователи;
– Трубопроводная обвязка;
– ЕС (при наличии), служащая для предварительного отделения свободного нефтяного газа от сырой нефти и оснащенная системой регулирования уровня сырой нефти, накапливаемой в ЕС.
БК предназначен для размещения, укрытия и создания нормальных условий работы оборудования, обеспечивающего питание, контроль, индикацию параметров и режимов, управление работой установки, передачу данных о результатах измерений на диспетчерский пункт нефтяного промысла.
В состав БК входят:
– Шкаф управления с микропроцессорным контроллером (далее – СОИ), предназначенным для сбора и обработки информации СИ и для управления системой регулирования уровня РУ БТ или БПС, а также для архивирования, индикации и передачи информации на верхний уровень;
– Шкаф силовой для питания систем БТ и БК;
– Вторичные устройства примененных в БТ СИ (при наличии);
– Клеммные колодки.
БПС предназначен для размещения, укрытия и обеспечения условий нормальной работы устанавливаемого в нем распределительного устройства (далее – РУ), служащего для поочередного подключения одной из нефтяных скважин к емкости сепарационной (далее – ЕС), расположенной в БТ, а остальных скважин – к коллектору.

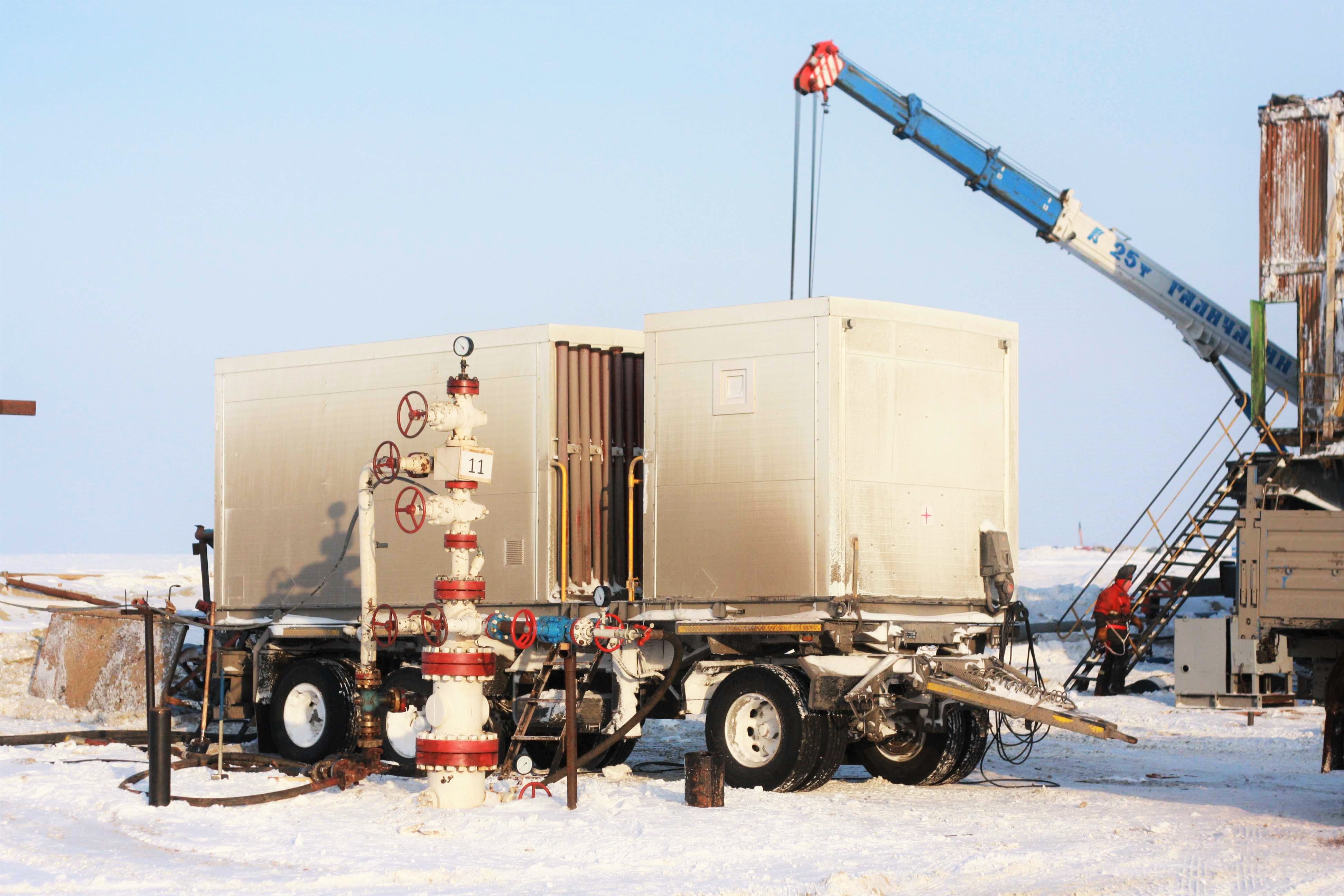

Подключение установок к измеряемым скважинам осуществляется с помощью гибких рукавов высокого
давления, входящих в состав монтажных частей.
