Ребойлеры

глаз глаз глаз глаз

Сертификаты

Назначение

Испаритель-ребойлер предназначен для захолаживания газа перед его подачей в низкотемпературный сепаратор в процессах подготовки газа, нефтегазохимического синтеза. Также может использоваться для охлаждения (конденсации) других сред или испарения (полного или частичного) жидкостей в различных технологических процессах, в том числе и пищевой промышленности.

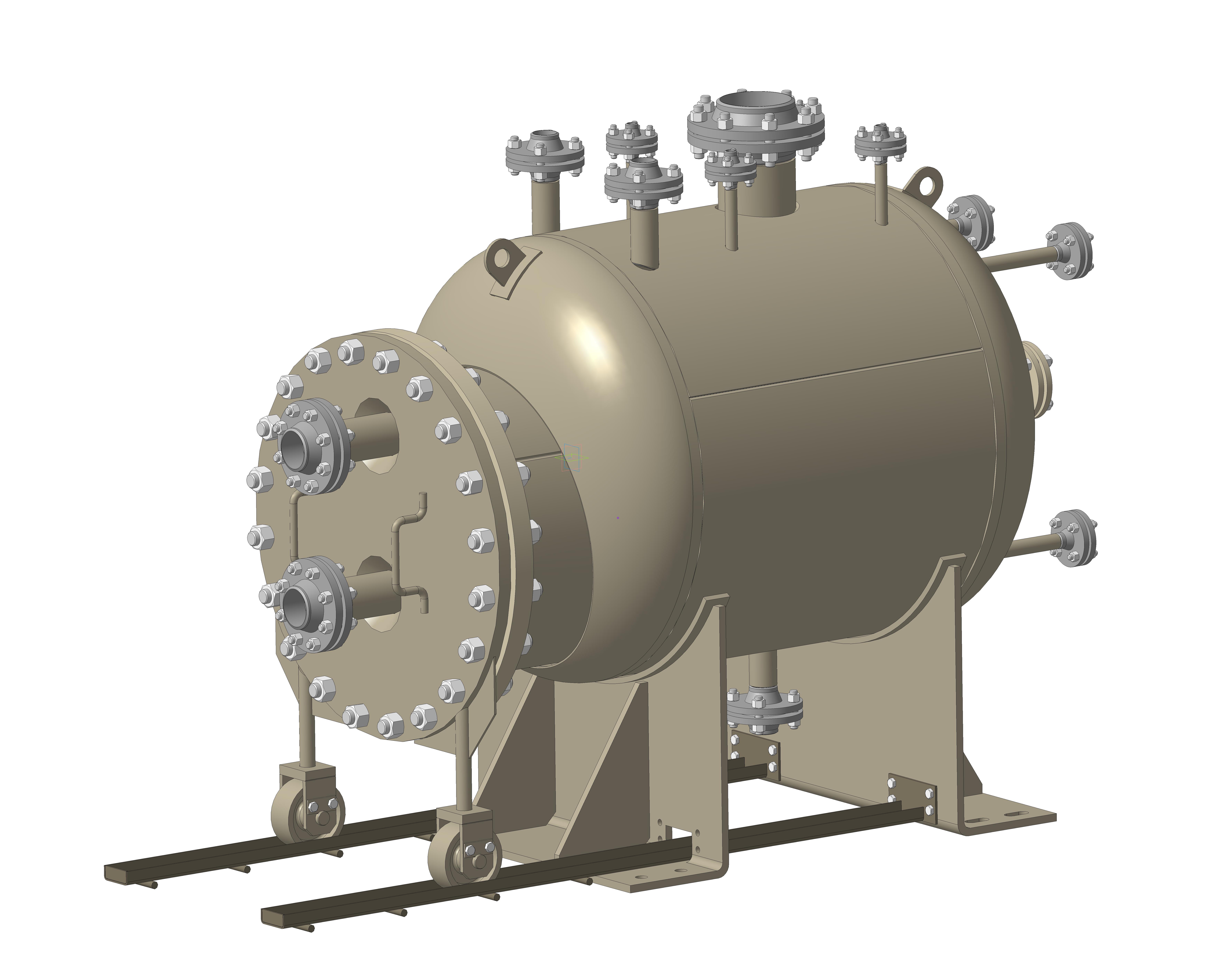

Конструкция пластинчатого испарителя-ребойлера очень близка к конструкции классического кожухотрубчатого испарителя с паровым пространством. Отличие состоит лишь в том, что вместо трубчатого пучка используется пакет пластин. Ввиду чего достигается компактность пластинчатого испарителя-ребойлера.

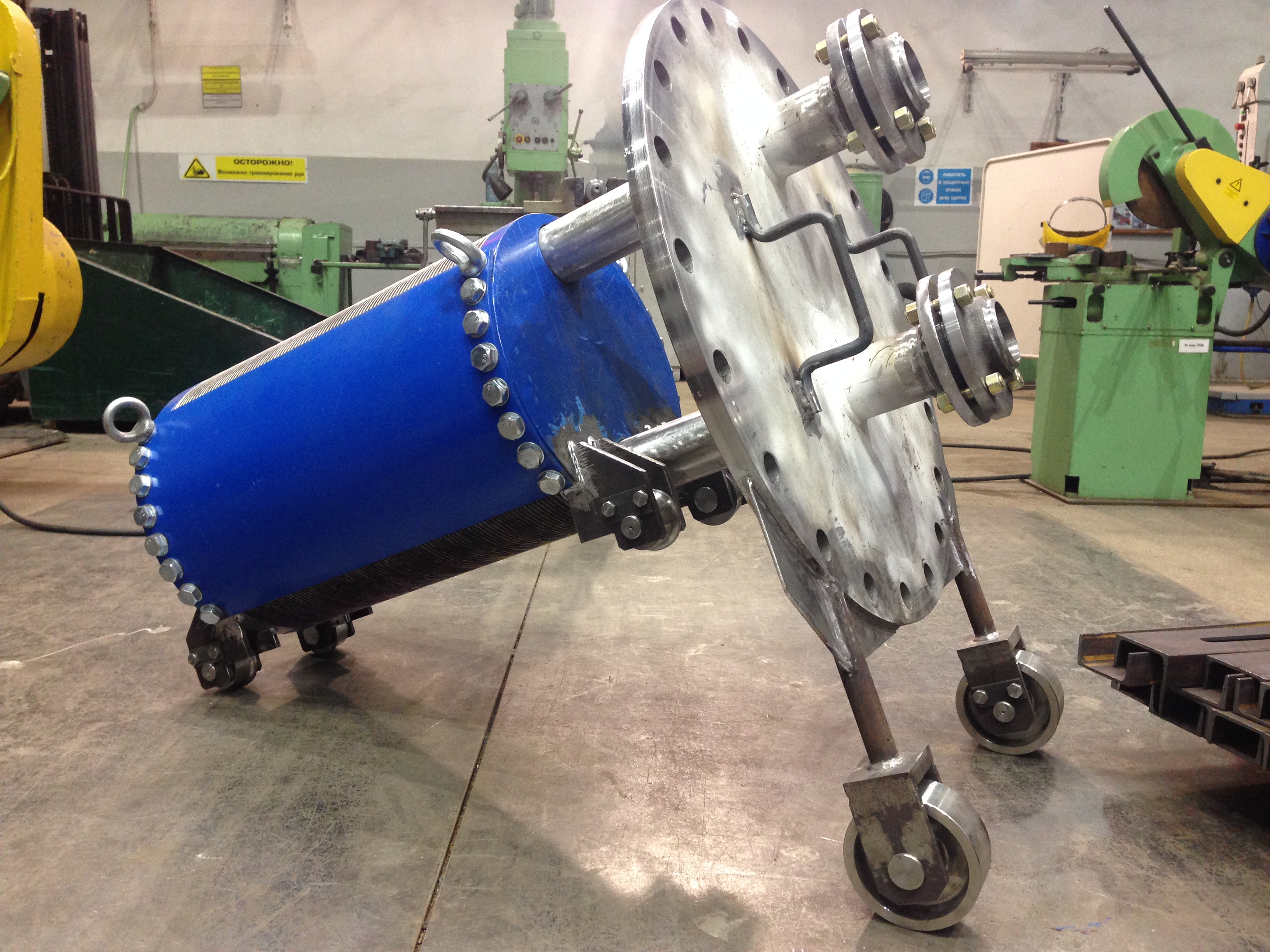

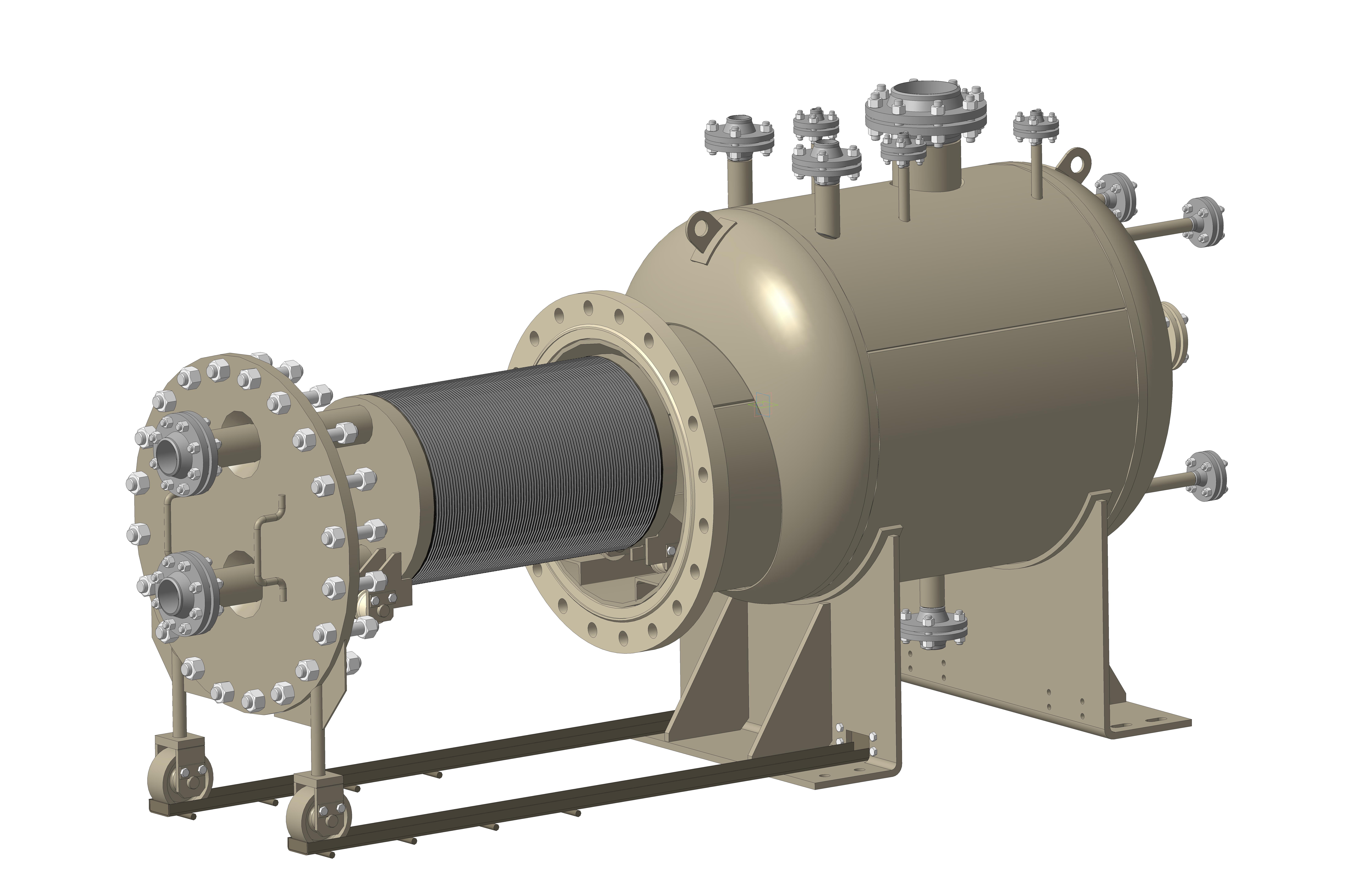

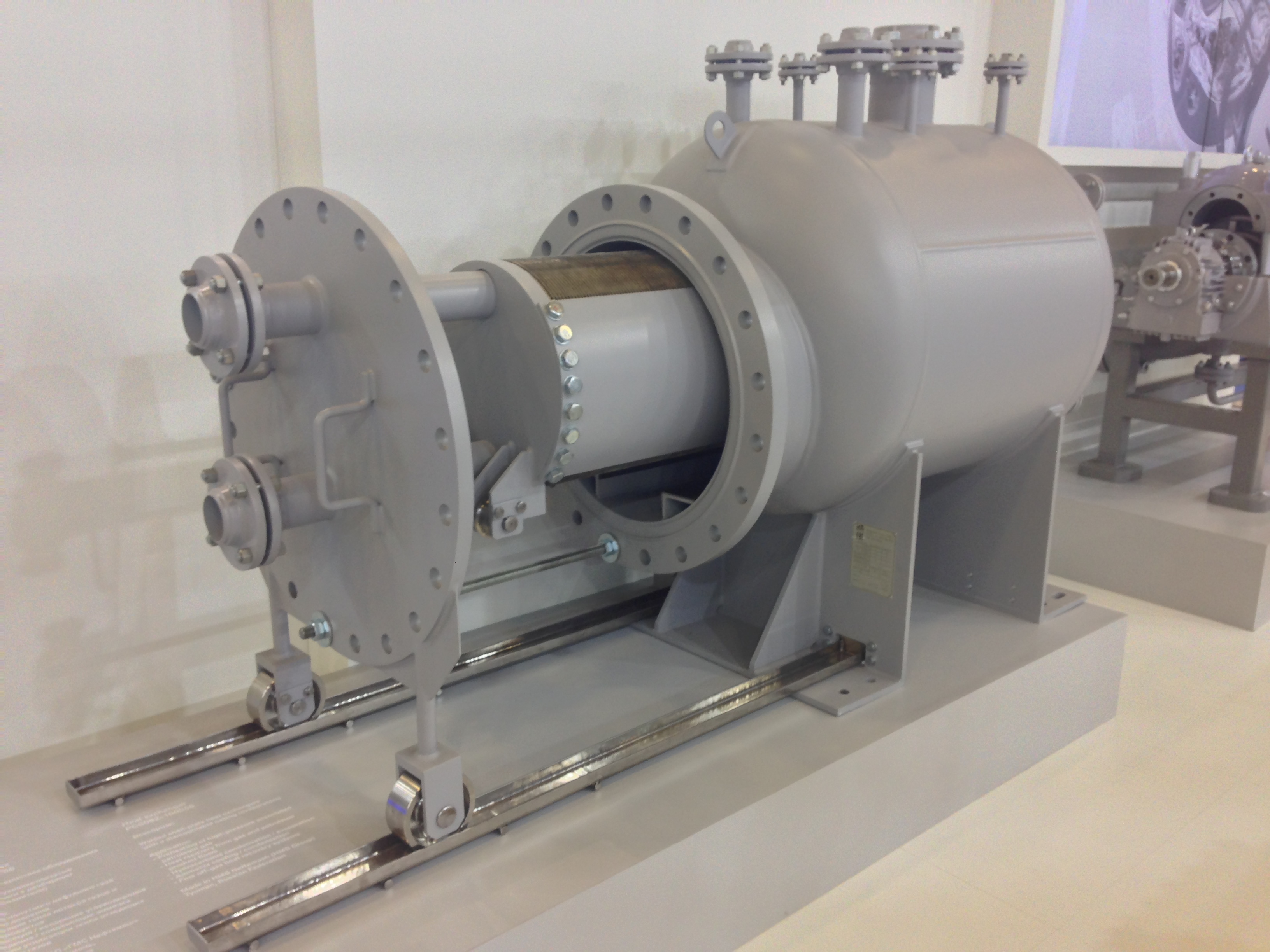

Пакет пластин скомпонован таким образом, что образуется замкнутое пространство, в которое подается охлаждаемая среда. Снаружи пакет омывается холодной испаряющейся средой. Пластины собираются в пакет при помощи аргонно-дуговой сварки. Этим же способом пакет пластин приваривается к концевым плитам пакета. К концевой плите с одной стороны привариваются патрубки, подводящие и отводящие охлаждаемую среду. Они также соединяют пакет с фланцевой крышкой, которая посредством болтового фланца монтируется на кожухе теплообменника. Для облегчения выемки пакета пластин предусмотрены роликовые опоры, перемещаемые по направляющим внутри корпуса аппарата.

Кожух выполняется горизонтальным, как это принято в случае классических кожухотрубчатых испарителей с паровым пространством, и имеет все необходимые штуцера для подвода/отвода охлаждающей среды, контроля процесса и эксплуатации. Для препятствия уносу капель испаряющейся фазы предусмотрено направляющее устройство.

Принцип работы

Холодная среда в жидкой фазе поступает в пространство кожуха снизу и, проходя между пластинами, испаряется, охлаждая тем самым среду, подаваемую в замкнутое пространство между пластинами. Испаренный холодный теплоноситель отводится из аппарата через штуцер, расположенный сверху кожуха. Подвод охлаждаемой среды в замкнутое пространство между пластинами осуществляется через штуцера, расположенные в торцевой съемной крышке.

Комплектность

Ребойлер может быть укомплектован контрольно-измерительными приборами, а также установкой для промывки пакета пластин и комплектом прокладок.

Технические характеристики

Наименование параметра
Значение
Давление в кожухе, МПа
вакуум…2,2
Давление в внутри пакета пластин, МПа
до 10
Температура сред, °С
-200…500
Расход сред, м3/час
до 700 (внутри пакета пластин)
Площадь поверхности теплообмена, м2
до 511
Диаметр кожуха, мм
400…2000
Материальное исполнение пластин
AISI 316, SMO254
Материальное исполнение кожуха
углеродистая сталь, нержавеющая сталь
