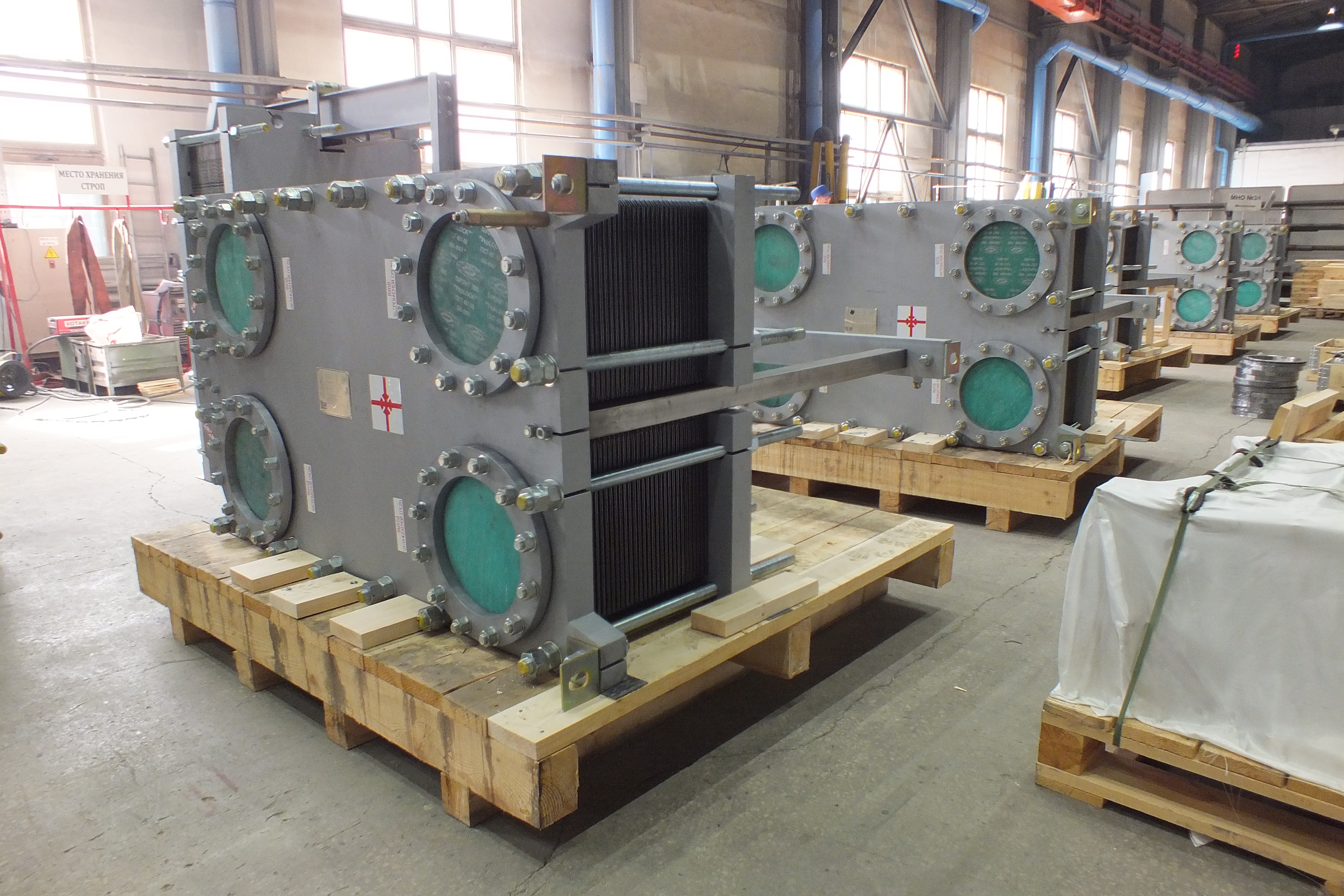

Разборные пластинчатые теплообменники

глаз глаз глаз глаз

Сертификаты

Назначение

Разборные пластинчатые теплообменники применяются для рекуперации тепла между потоками рабочих сред: нагрева, охлаждения, конденсации. В данных аппаратах осуществляется теплообмен между рабочими средами: жидкость – жидкость, пар – жидкость.

Разборные пластинчатые теплообменники характеризуются высокой интенсивностью процессов теплоотдачи и теплопередачи при
умеренных гидравлических сопротивлениях.

Область применения:
– нефтегазодобыча;
– нефтепереработка и нефтегазохимия;
– металлургия;
– холодильная техника;
– энергетика и ЖКХ;
– пищевая промышленность;
– другие отрасли.

Преимущества:
– относительно малые габариты и надежность конструкции;
– возможность механической очистки поверхности теплообменных пластин путем полной разборки аппарата в условиях эксплуатации;
– конструкция теплообменника обеспечивает возможность легкой замены пакета пластин;
– предусмотрена возможность установки дополнительных
пластин, что позволяет регулировать мощность теплообменника.

Комплектность

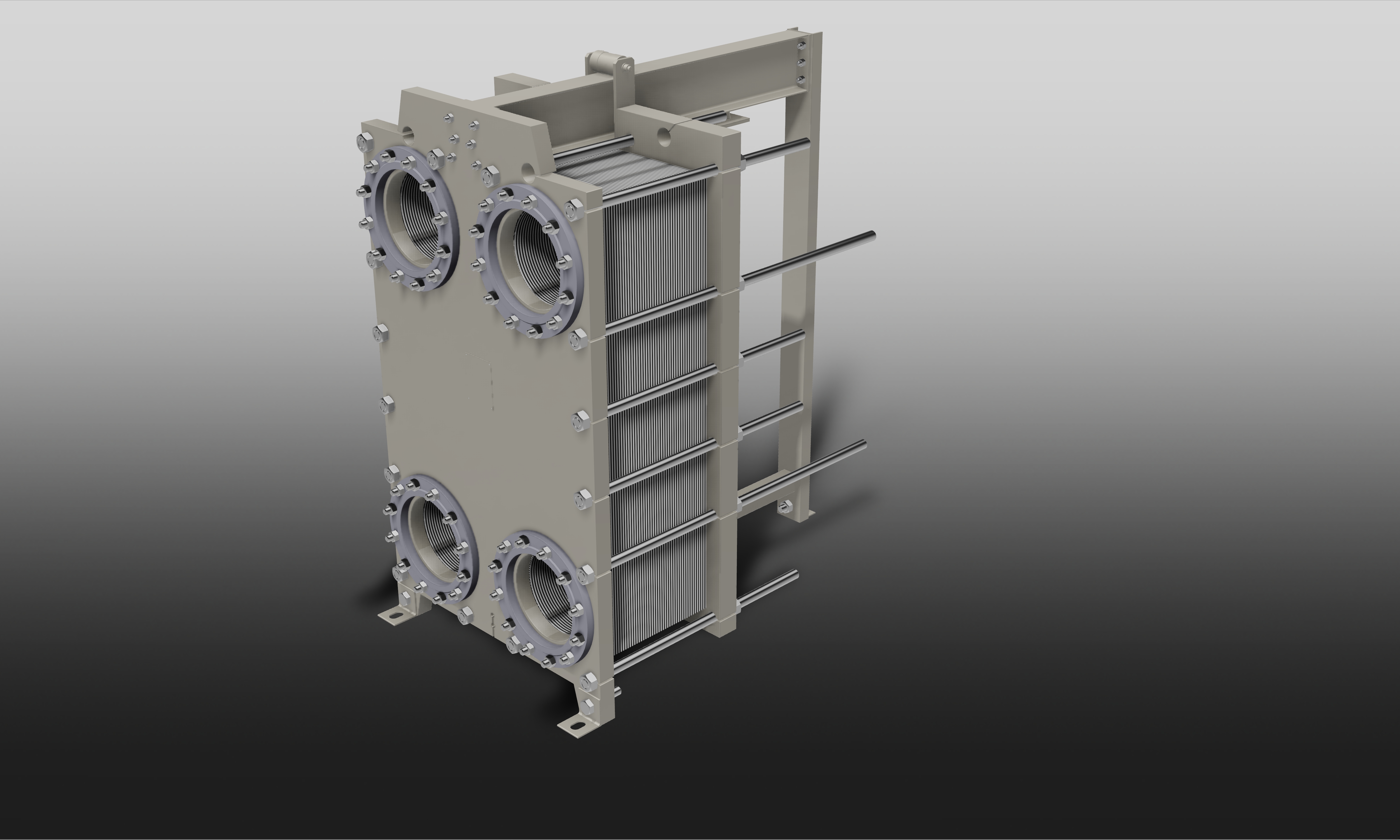

Конструкция пластинчатого теплообменника представляет собой пакет теплообменных пластин, располагающихся между прижимными плитами. Герметичность аппарата достигается стяжными винтами. Сетчато-поточная система внутренних каналов образуется при помощи пластин и резиновых уплотнений.

Технические характеристики

Наименование параметра
Значение
Максимальная температура, °C
190
Максимальное давление рабочее, бар
25
Площадь пластины, м2
0,016 - 4,17
Площадь поверхности пакета пластин, м2
до 1200
Диаметр штуцеров, мм
Ду25-Ду500
Максимальный расход теплоносителя, м3/ч
2500
Материальное исполнение пластин
AISI316, SMO254, Titanium, Hastelloy C-276
Материал исполнения прокладок
NBR, HNBR, EPDM, VITON
Материальное исполнение корпуса теплообменника выполняется из специальных коррозионностойких материалов
09Г2С, 20ЮЧ, 10Х18Н10Т
Возможно производство теплообменника в морском исполнении
Подбор материалов ведется с учетом климатических особенностей севера России:
УХЛ1 (до -60°C)
