Системы измерения количества и параметров качества газа

глаз глаз глаз глаз

Сертификаты

Назначение

Система измерения количества и параметров качества газа (далее – СИКГ) предназначена для автоматизированных измерений, приведенных к стандартным условиям расходов и объемов природного, свободного нефтяного и других газов.

Пределы допускаемой относительной погрешности измерений количества свободного (попутного) нефтяного газа, природного газа, других газов – в соответствии с требованиями заказчика.

В зависимости от норм точности и требований заказчика, в составе СИКГ применяются преобразователи расхода различных типов: вихревые, ротационные, ультразвуковые, струйные, термоанемометрические и др.

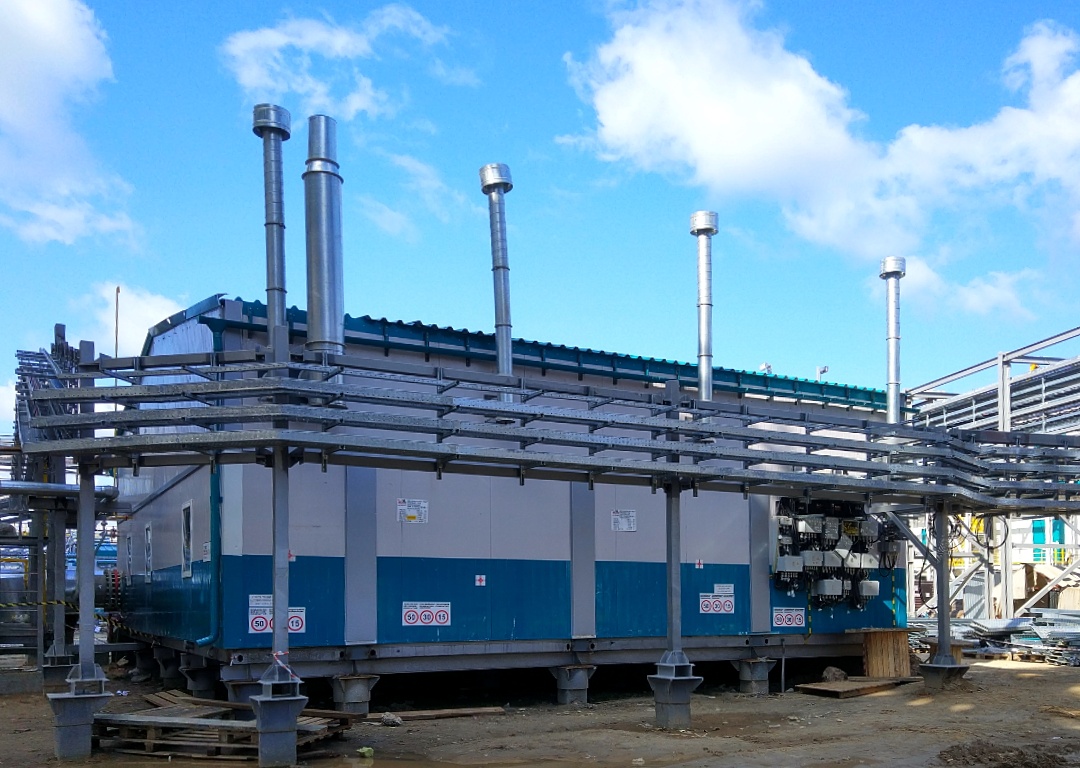

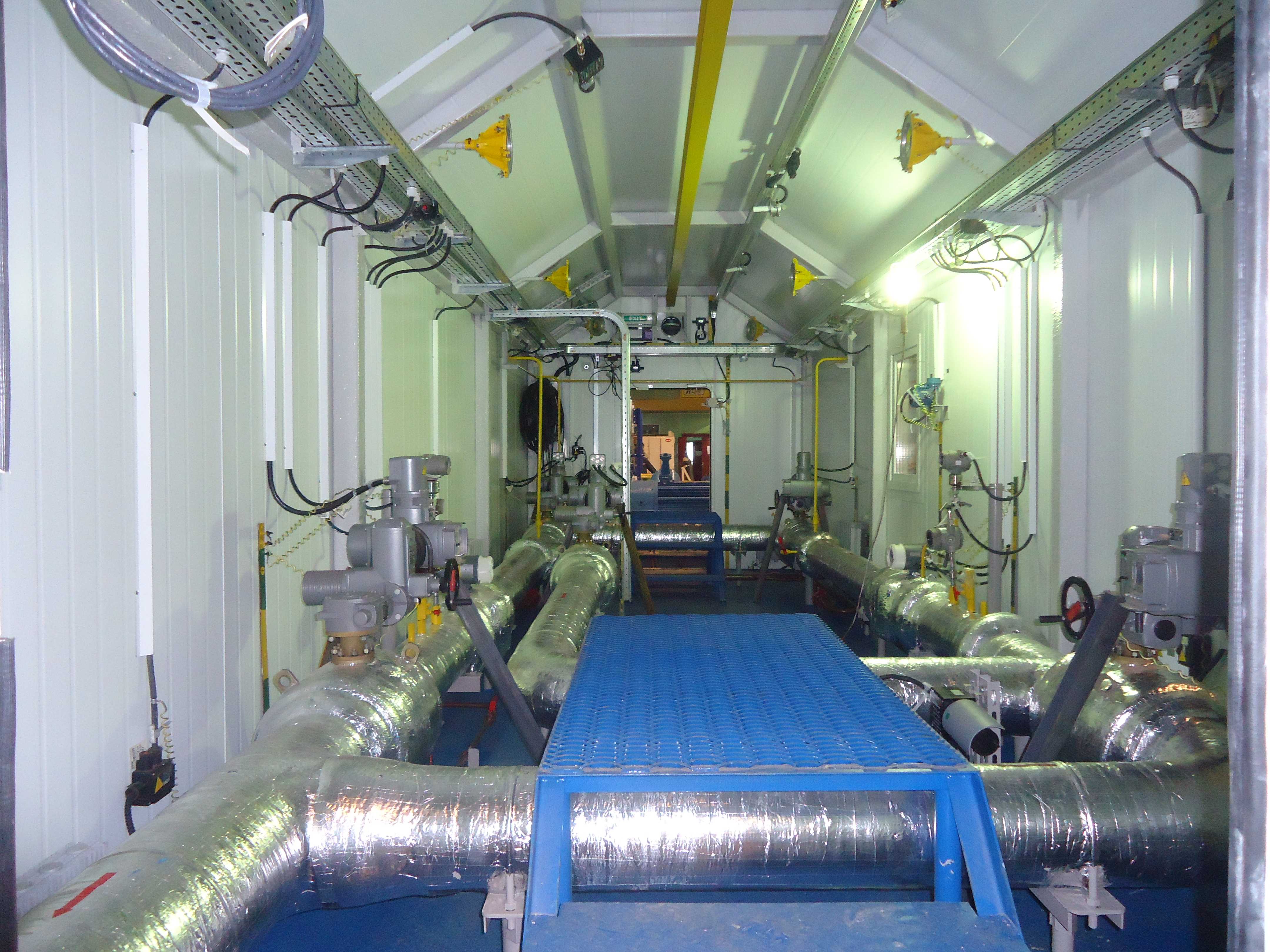

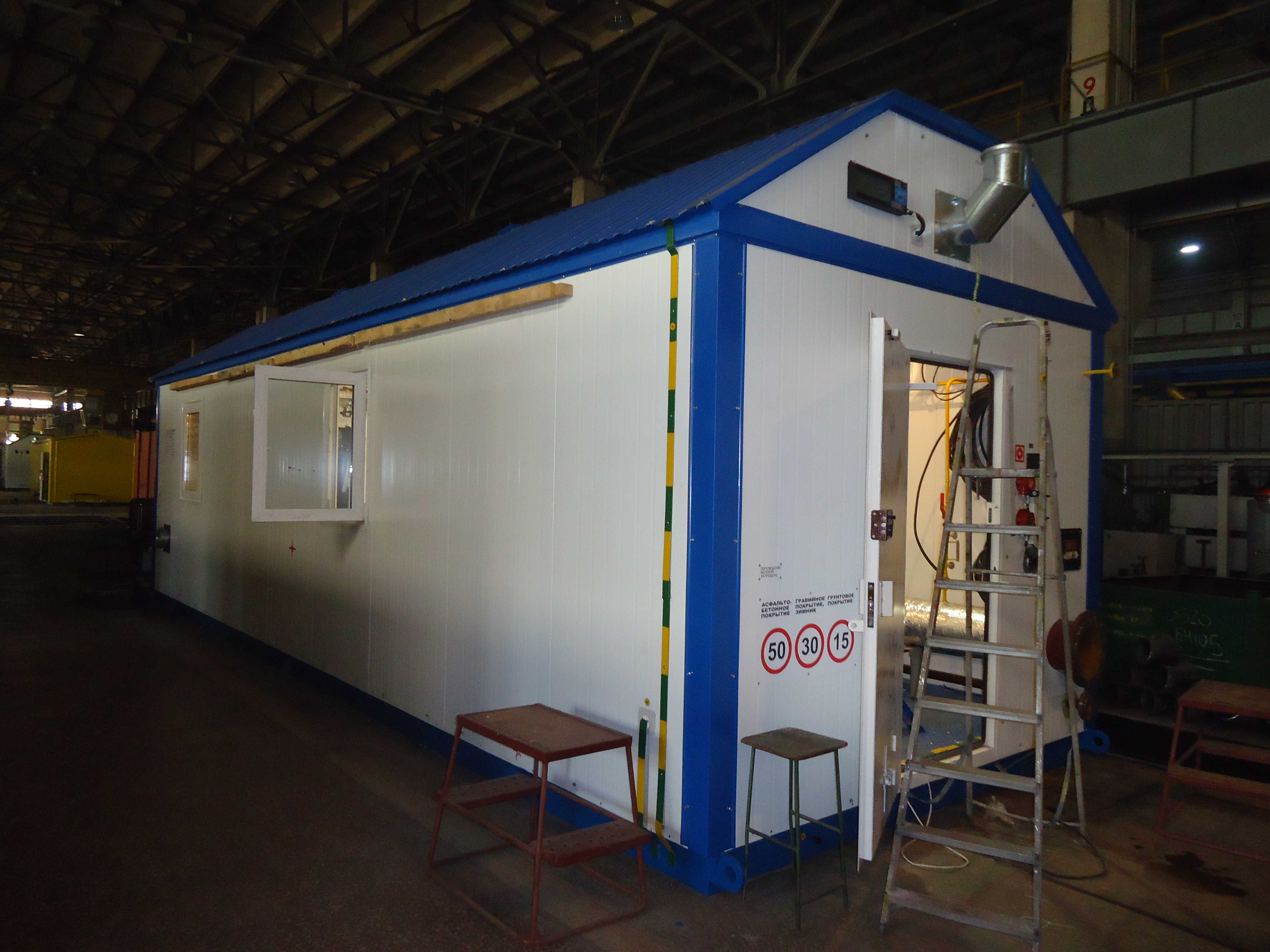

В зависимости от требований заказчика, оборудование БТ частично или полностью может располагаться на открытом рамном основании или в блок-боксе, оборудование БИК – в блок-боксе, общем с БТ или отдельном.
Шкафы СОИ могут располагаться в отдельном блокбоксе или в помещении заказчика. Блок-боксы оснащаются системами освещения, отопления, вентиляции, сигнализации загазованности и пожарной сигнализации, по требованию заказчика – системой кондиционирования.

Проектирование и изготовление СИКГ выполняется с учетом требований заказчика, технических характеристик перекачиваемого газа, климатических условий
окружающей среды и в соответствии с требованиями законодательства РФ, НТД на данный вид оборудования .

Комплектность

СИКГ конструируются по блочному принципу и состоят
из конструктивно законченных блоков:
– технологического блока (БТ);
– блока контроля и качества (БКК) (его наличие определяется требованиями заказчика);
– системы сбора и обработки информации (СОИ).

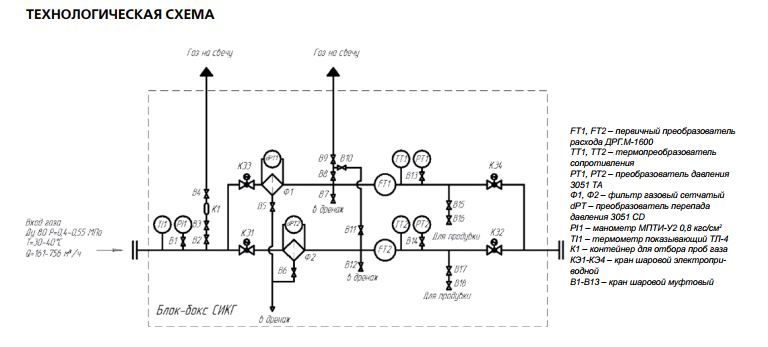

В состав БТ входят:
– входной и выходной коллектор;
– блок фильтров (БФ);
– блок измерительных линий (БИЛ);
– технологические и дренажные трубопроводы.

прочее оборудование
