Воздушные компрессорные установки

глаз глаз глаз глаз

Сертификаты

Назначение

Воздушная компрессорная установка (далее – ВКУ) предназначена для очистки, сжатия и осушки атмосферного воздуха, поддержания расхода и давления воздуха на выходе на заданном уровне для потребителя.

Установка эксплуатируется на открытых площадках при температуре окружающего воздуха от -60 до +40 °С, на удаленных строительных участках, горнодобывающих разработках и в других отраслях промышленности, т.к. не требует создания инфраструктуры. Установка эксплуатируется в автоматическом режиме, постоянное присутствие обслуживающего персонала не требуется.

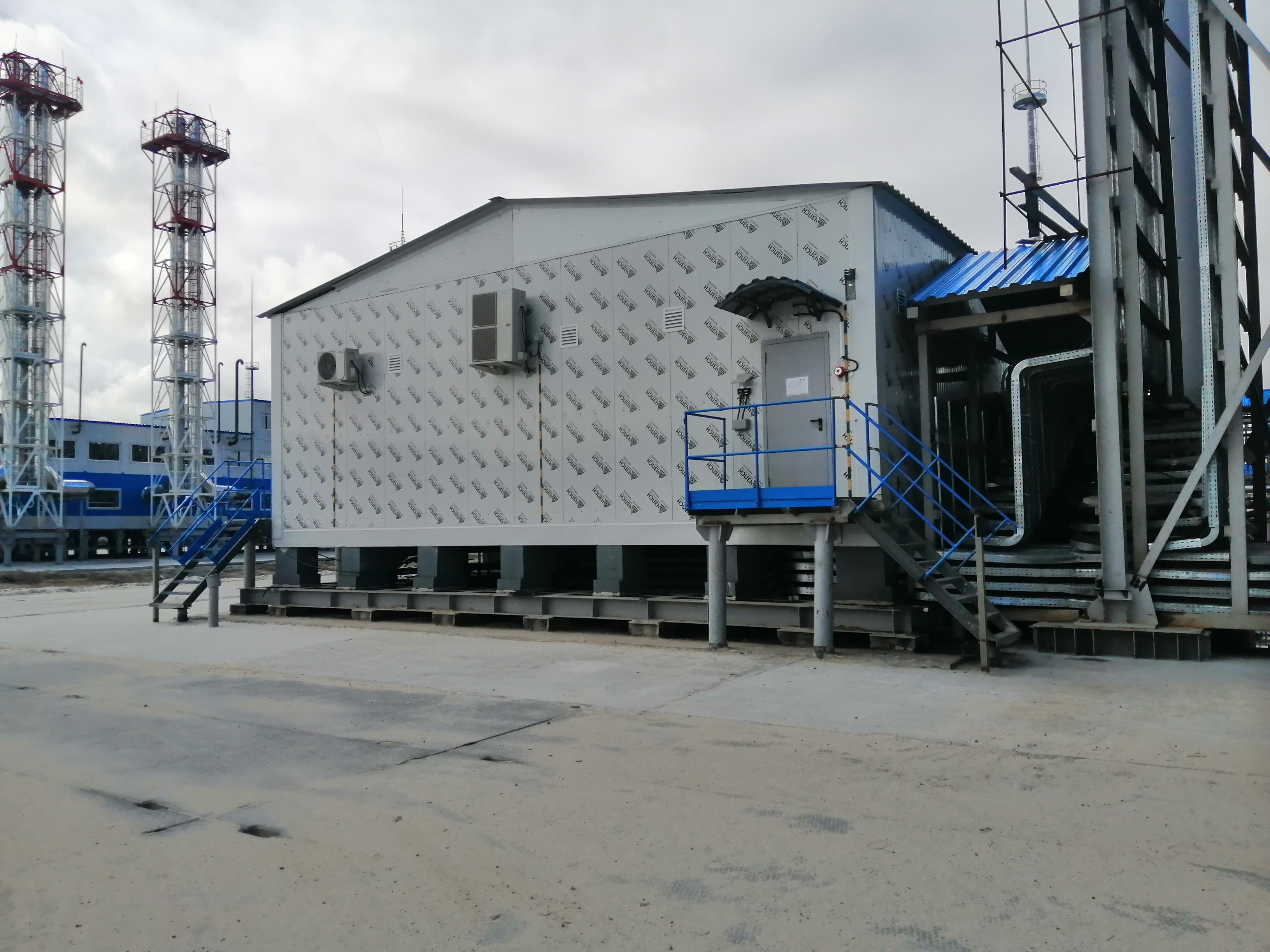

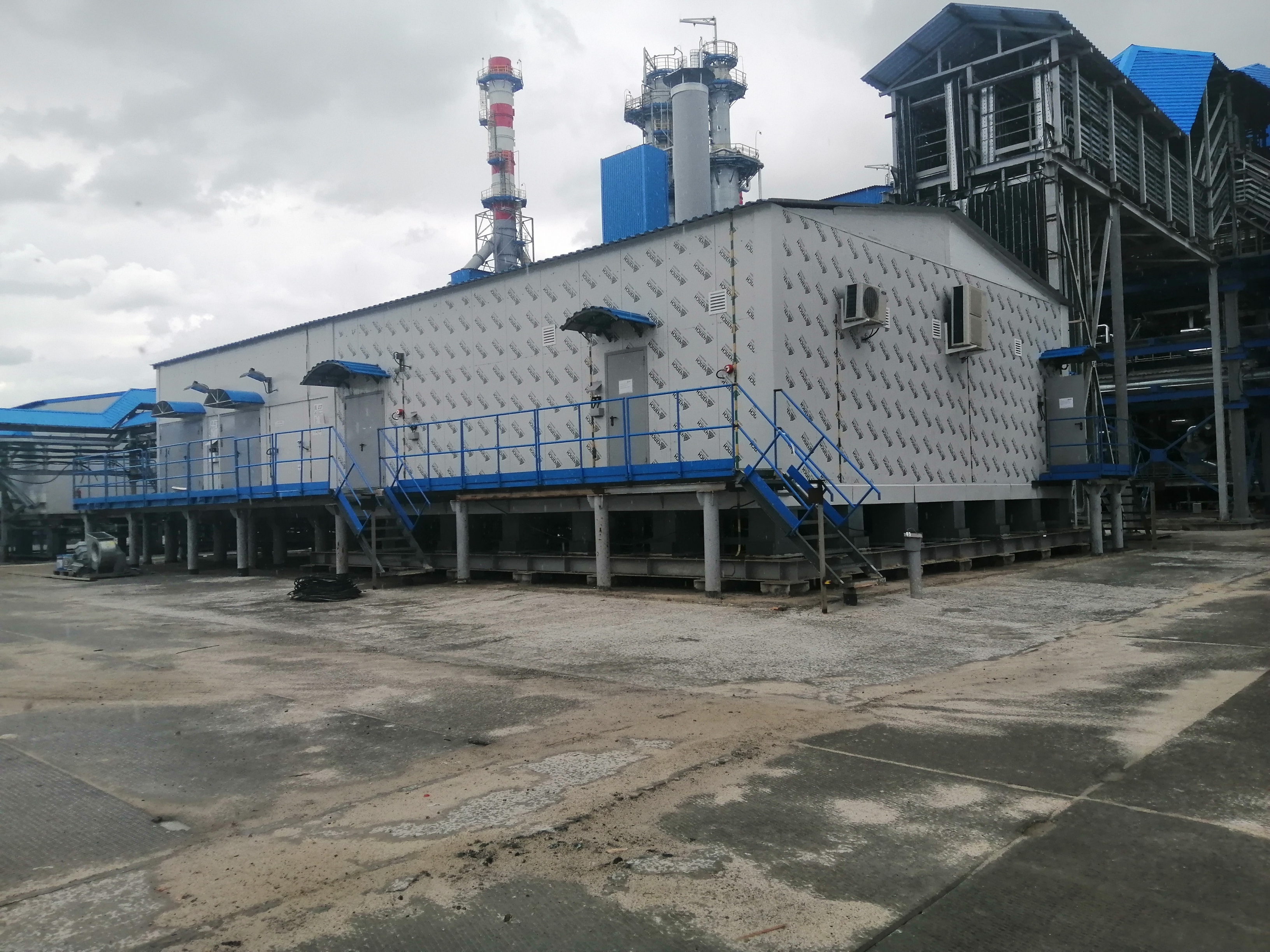

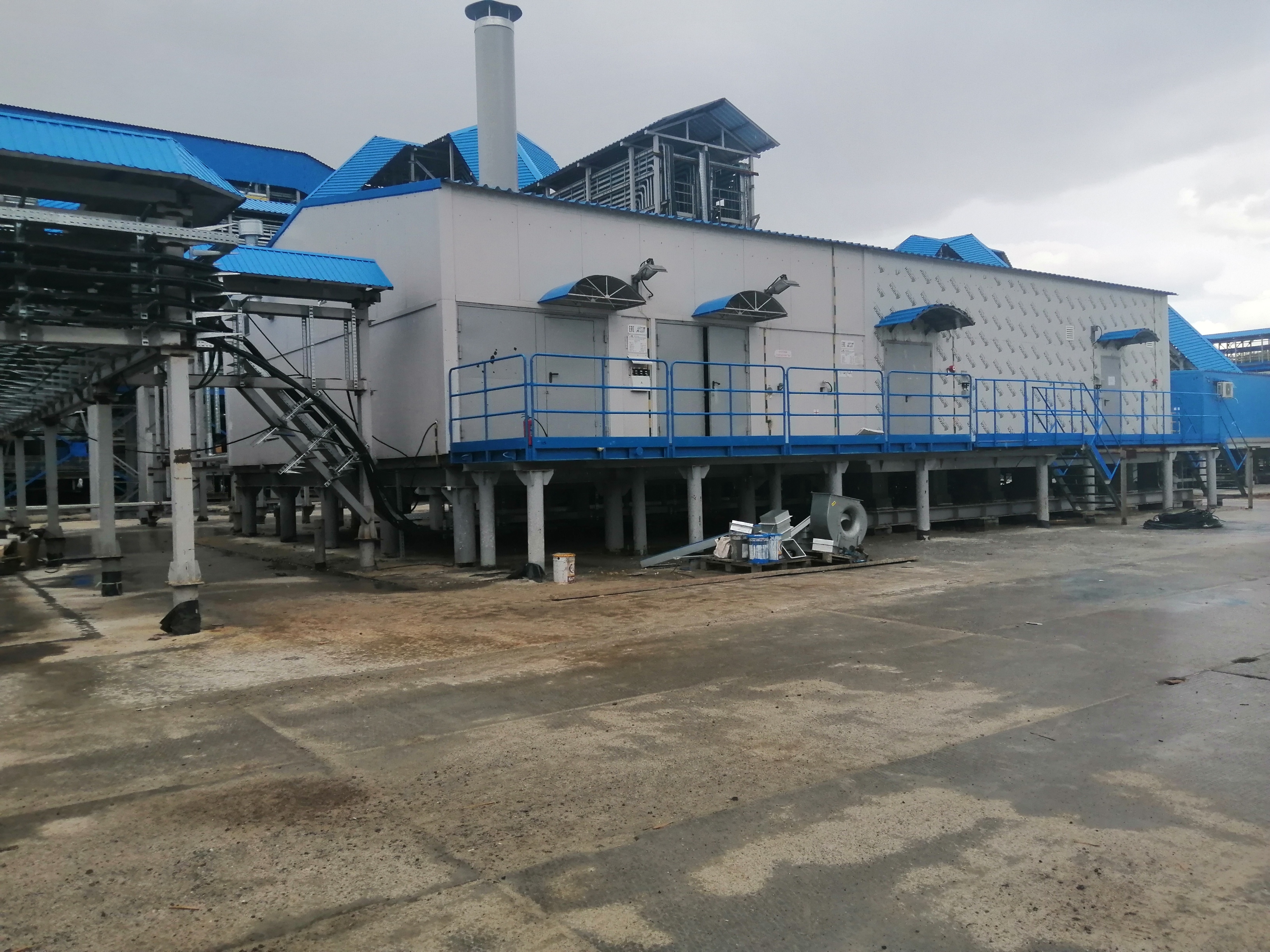

ВКУ представляет собой блочно-комплектное устройство полного заводского изготовления, испытанное и настроенное на рабочие параметры. Габаритные размеры ВКУ и количество транспортных единиц зависят от рабочих параметров. Оборудование ВКУ обеспечивает очистку, сжатие и осушку воздуха по требуемым параметрам.

Принцип работы

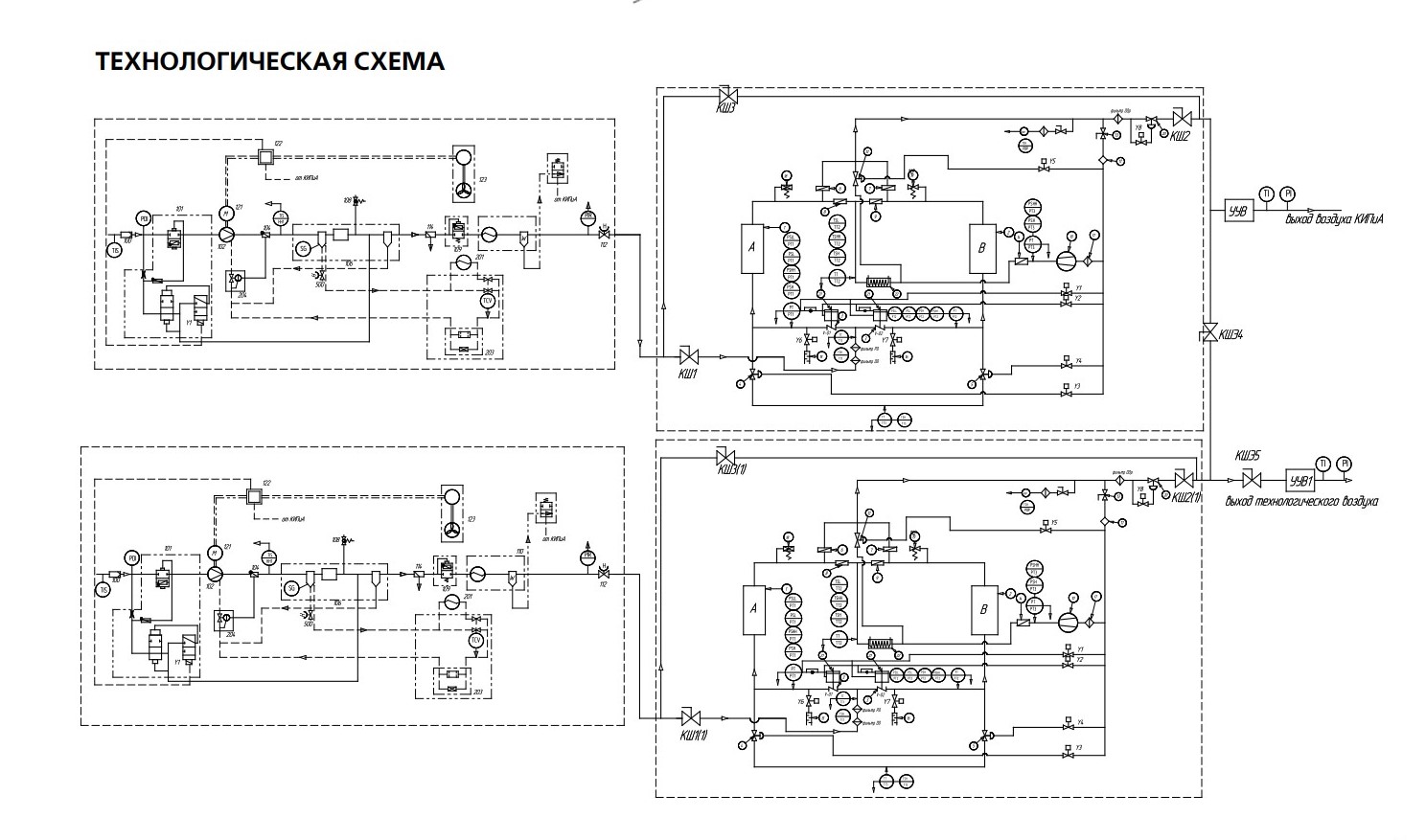

Атмосферный воздух через впускной клапан со встроенным клапаном разгрузки обеспечивает подачу воздуха в заданных параметрах для каждого из режимов работы компрессора, подается в воздушный фильтр, где происходит удаление из поступающего воздуха микрочастиц, после этого сжимается в винтовом компрессоре. Далее сжатый воздух поступает в масляный сепаратор,
предназначенный для удаления масла из сжатого воздуха, и на осушитель адсорбционного типа для удаления влаги. Для очистки масла предусмотрен масляный фильтр. Микропроцессорная система автоматики позволяет
в автоматическом режиме контролировать параметры работы компрессора, обеспечивая защиту всех жизненно важных функций. В зависимости от модели контроллер позволяет синхронизировать работу нескольких компрессоров, что обеспечивает оптимальное управление и позволяет максимально эффективно использовать установленное оборудование.

Технологический процесс автоматизирован и механизирован. Управление технологическим процессом осуществляется при помощи сенсорной панели. В системе автоматики использованы сигналы аварийной остановки и блокировки. Система обеспечивает передачу данных на удаленный пульт или ПК (мониторинг). Контроллер подключается к внешней компьютерной сети.

Комплектность

В помещение ВКУ устанавливается следующее оборудование:

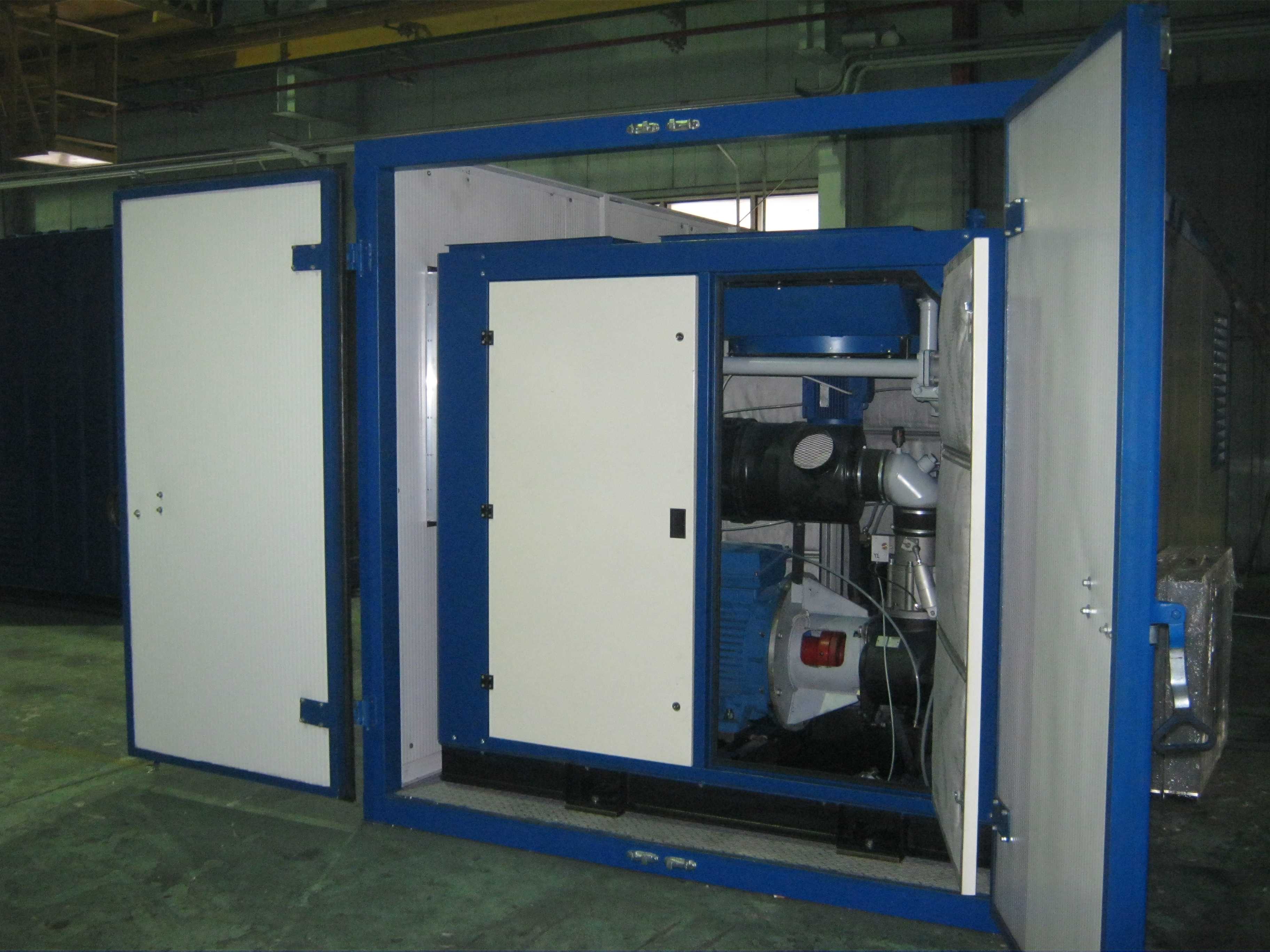

– два винтовых маслозаполненных компрессора;
– винтовые маслозаполненные (безмасляные) компрессоры;

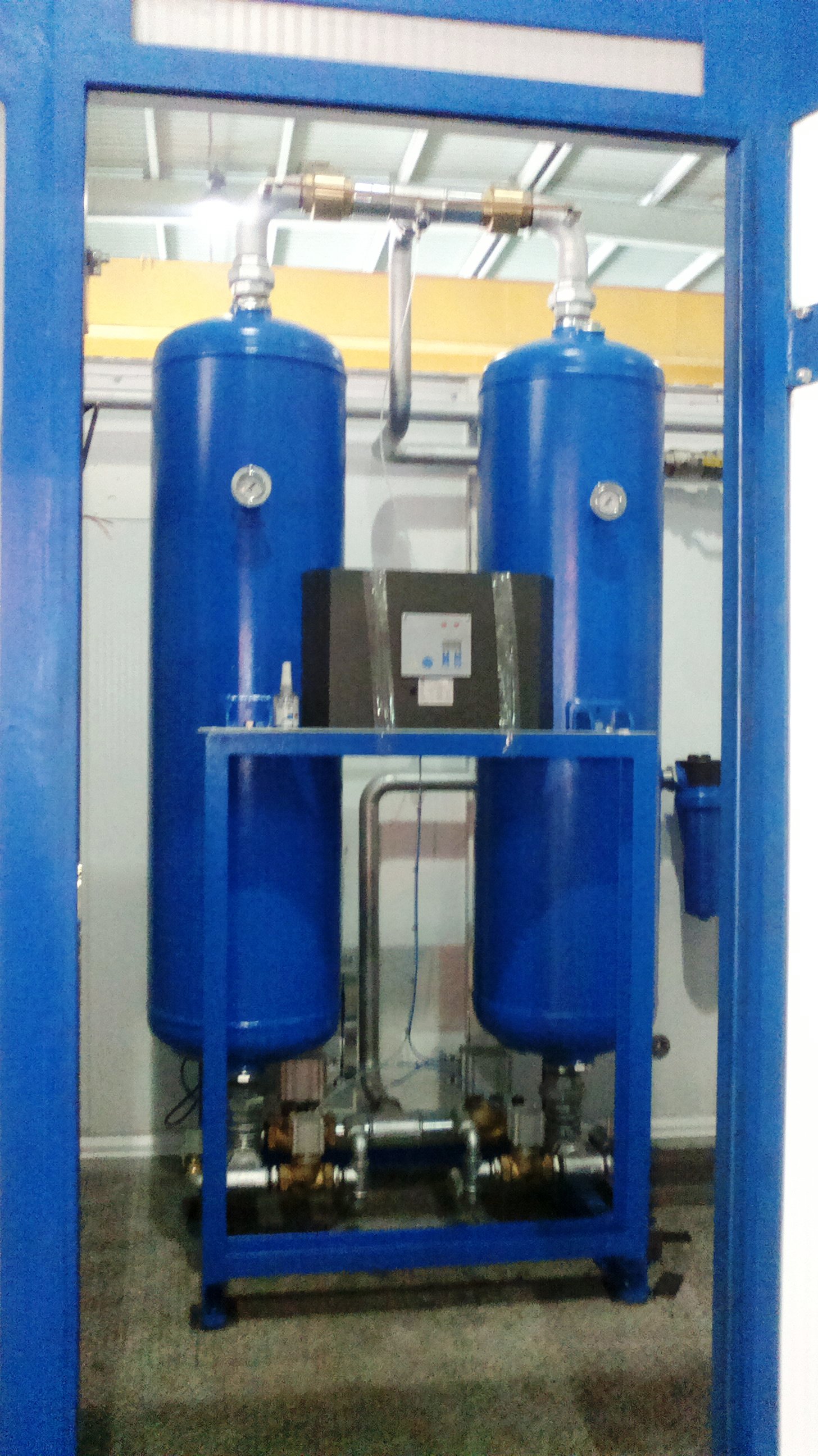

– осушитель воздуха адсорбционного (рефрижераторного) типа (с максимальной точкой росы до -70°С);
– сепаратор-влагомаслоотделитель;
– ресиверы сжатого воздуха (по требованию заказчика);
– фильтры; – силовой электрический шкаф;
– шкаф управления;
– трубопроводная обвязка с предохранительной и запорно-регулирующей арматурой; – средства КИПиА;
– системы электроснабжения, отопления, вентиляции, освещения и пожаротушения.

Технические характеристики

Наименование параметров
Значение
Рабочее давление, МПа, не более
1,8
Производительность, Нм3/мин, не более
50
Точка росы, °С, не более
-70
